Установка для проверки систем регулирования давления на летательных аппаратах

Установка для проверки систем регулирования давления на летательных аппаратах

Иллюстрации

Показать все

Реферат



УСТАНОВКА ДЛЯ ПРОВЕРКИ СИСТЕМ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ НА ЛЕТАТЕЛЬНЫХ АППАРАТАХ, содержащая имитатор атмосферы, подключенный к вакуумнасосу и участку проверяемой системы между задатчиком абсолютного давления и командным прибором, подключенным также к имитатору кабины, соединенному с компрессором установки, а также высотомеры, подключенные к входу и выходу повторителя проверяемой системы и указанным имитаторам, отличающаяся тем, что, с целью сокращения времени п^)оверки при повышении достоверности получаемых результатов, имитатор кабины и компрессор установки соединены через рабочую камеру операционного усилителя, управляющие полости которого подключены к выходу повторителя проверяемой системы, а один из входов рабочей камеры - к имитатору атмосферы.I(Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„521713

А (53)4 В 64 Р 5 00

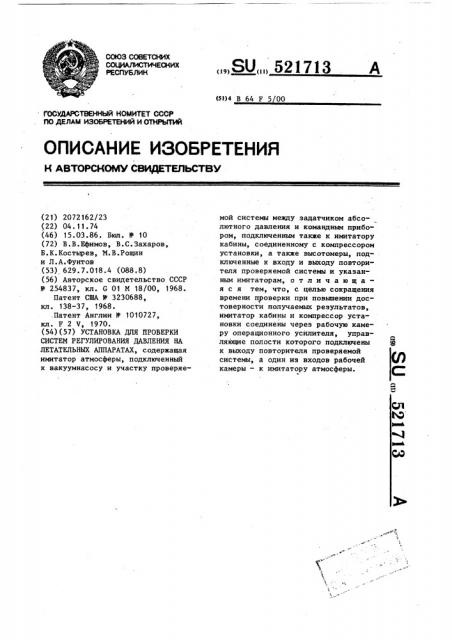

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2072162/23 (22) 04. 11. 74 (46) 15. 03.86. Бюп. Р 10 (72) В.В.Ефимов, В.С.Захаров, Б.К.Костырев, N.В.Рощин и Л.А.Фунтов (53) 629.7.018.4 (088.8) (56) Авторское свидетельство СССР

У 254837, кл. С 01 М 18/00, 1968.

Патент США Ф 3230688, кл. 138-37, 1968. .Патент Англии Ф 1010727, кл. Р 2 Ч, 1970. (54)(57) УСТАНОВКА ДЛЯ ПРОВЕРКИ

СИСТЕМ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ НА

ЛЕТАТЕЛЬНЫХ АППАРАТАХ, содержащая имитатор атмосферы, подключенный к вакуумнасосу и участку проверяемой системы между задатчиком абсолютного давления и командным прибором, подключенным также к имитатору кабины, соединенному с компрессором установки, а также высотомеры, подключенные к входу и выходу повторителя проверяемой системы и указанным имитаторам, о т л и ч а ю щ а— я с я тем, что, с целью сокращения времени проверки при повышении достоверности получаемых результатов, имитатор кабины и компрессор установки соединены через рабочую камеру операционного усилителя, управляющие полости которого подключены к выходу повторителя проверяемой системы, а один из входов рабочей камеры — к имитатору атмосферы.

521713

Корректор А Зимокосов

Редактор П.Горькова Техред С.Мигунова

Подписное

Филиал ППП "Патент", г.Ужгород, ул. Проектная,4

Заказ 1166/2 Тираж 404

ВНИИПИ Государственного комитета СССР по делам изобретений и отКрытий

1 13035, Москва, Ж-35, Раушская,наб., д.4/5
