Реферат

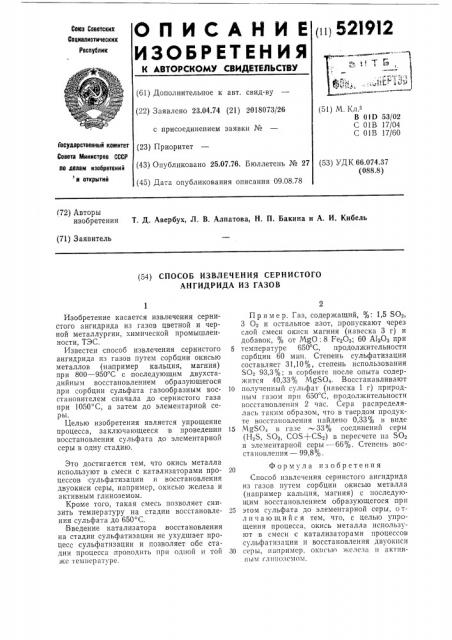

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1111 52I9I2

Союз Советских

Социалистических

Респуолик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.04.74 (21) 2018073/26 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.07.76. Бюллетень № 27 (45) Дата опубликования описания 09.08.78 (51) 1Ч. Кл.

В 01D 53/02

С 01В 17/04

С 01В 17/60

Государственный комитет

Совета Министров СССР (53) УДК 66.074.37 (088.8) ло делам изобретений и открытий (72) Авторы изобретения Т. Д. Авербух, Л. В. Алпатова, Н. П. Бакина и А. И. Кибель (71) Заявитель (54) СПОСОБ ИЗВЛЕЧЕНИЯ CEPНИСТОГО

АНГИДРИДА ИЗ ГАЗОВ

Изобретение касается извлечения сернистого ангидрида из газов цветной и черной металлургии, химической промышленности, ТЭС.

Известен способ извлечения сернистого 5 ангидрида из газов путем сорбции окисью металлов (на пример кальция, магния) при 800 — 950 С с последующим двухстадийным восстановлением образующегося при сорбции сульфата газообразным вос- 10 становителем сначала до сернистого газа при 1050 С, а затем до элементарной серы.

Целью изобретения является упрощение процесса, заключающееся в проведении 15 восстановления сульфата до элементарной серы в одну стадию.

Это достигается тем, что окись металла используют в смеси с катализаторами про- 20 цессов сульфатизации и восстановления двуокиси серы, например, окисью железа и активным глиноземом.

Кроме того, такая смесь позволяет снизить температуру на стадии восстановле- 25 ния сульфата до 650 С.

Введение катализатора восстановления на стадии сульфатизации не ухудшает процесс сульфатизации и позволяет обе стадии процесса проводить при одной и той 30 жс температуре.

Пример. Газ, содержащий, %: 1,5 SO, 3 О и остальное азот, пропускают через слой смеси окиси магния (навеска 3 г) и добавок, % от MgO: 8 Fe>O>, 60 А120З при температуре 650 С, продолжительности сор бции 60 мин. Степень сульфатизации составляет 31,10%, степень использования

SOg 93,3%; в сорбенте после опыта содер>кится 40,33% MgSO4. Восстанавливают полученный сульфат (навеска 1 r) природным газом прп 650 С, продолжительности восстановления 2 час. Сера распределялась таким образом, что в твердом продукте восстановления найдено 0,33% в виде

MgSOI в газе — 33% соединений серы (H2S, SO, COS+CS>) в пересчете на SO2 и элементарной серы — 66%. Степень восстановления — 99,8%, Формула изобретения

Способ извлечения сернистого ангидрида из газов путем сорбции окисью металла (например кальция, магния) с последующим восстановлением образующегося при этом сульфата до элементарной серы, отл и чающий сс я тем, что, с целью упрощения процесса, окись металла используют в смеси с катализаторами процессов сульфатизации и восстановления двуокиси

cppbI, 11и!ример, о!<11г1 1о железа 11 актl!вlII.IM ГЛИНОЗСМОМ.
