Реферат

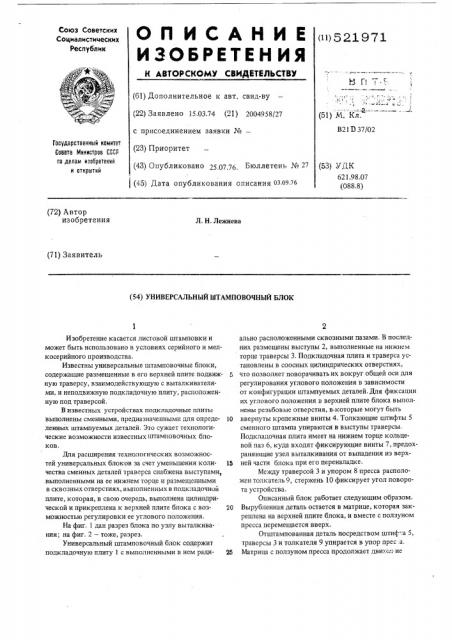

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 521971 (61) Дополнительное к авт. свид-ву (22) Заявлено 15.03.74 (21) 2004958/27 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25.07.76. Бюллетень ¹ 27 (51) М. Кл.

B21D 37/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК

621.98.07 (088.8) ) (45) Дата опубликования описания оз 0976 (72) Автор изобретения

Л. Н. Лежнева (71) Заявитель (54) УНИВЕРСАЛЬНЫЙ ШТАМПОВОЧНЫЙ БЛОК

Изобретение касается листовой штамповки и может быть использовано в условиях серийного и мелкосерийного производства.

Известны универсальные штамповочные блоки, содержащие размещенные в его верхней плите подвижную траверсу, взаимодействующую с выталкивателями, и неподвижную подкладочную плиту, расположенную под траверсой, В известных устройствах подкладочные плиты выполнены сменными, предназначенными для опреде- 10 ленных штампуемых деталей. Это сужает технологические возможности известных штамповочных блоков.

Для расширения технологических возможностей универсальных блоков за счет уменьшения коли- 15 чества сменных деталей траверса снабжена выступами, выполненными на ее нижнем торце и размещенными в сквозных отверстиях, выполненных в подкладочной плите, которая, в свою очередь, выполнена цилиндрической и прикреплена к верхней плите блока с воз- 20 можностью регулировки ее углового положения.

На фиг. 1 дан разрез блока по узлу выталкивания; на фиг. 2 — тоже, разрез.

Универсальный штамповочный блок содержит подкладочную плиту 1 с выполненными в нем ради- 25 ально расположенными сквозными пазами. В последних размещены выступы 2, выполненные на нижнем торце траверсы 3. Подкладочная плита и траверса установлены в соосных цилиндрических отверстиях, что позволяет поворачивать их вокруг общей оси для регулирования углового положения в зависимости от конфигурации штампуемых деталей. Для фиксации их углового положения в верхней плите блока выполнены резьбовые отверстия, в которые могут быть ввернуты крепежные винты 4. Толкающие штифты 5 сменного штампа упираются в выступы траверсы.

Подкладочная плита имеет на нижнем торце кольцевой паз 6, куда входят фиксирующие винты 7, предохраняющие узел выталкивания от выпадения из верхней части блока при его переналадке.

Между траверсой 3 и упором 8 пресса расположен толкатель 9, стержень 10 фиксирует угол поворота устройства.

Описанный блок работает следующим образом.

Вырубленная деталь остается в матрице, которая закреплена на верхней плите блока, и вместе с ползуном пресса перемещается вверх.

Отштампованная деталь посредством штих:а 5, траверсы 3 и толкателя 9 упирается в упор прес;а.

Матрица с ползуном пресса продолжает движке: ие

521971

Формула изобретения

Составитель В. Ле нинкин

Техред А .Богдан

Корректор H. Золотовская

Редактор Т.Шагова

Заказ 4041/368 Тираж 1077 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 вверх, и деталь, вытолкнутая из матрицы, падает вниз.

Для переналадки блока достаточно вывернуть винты 4, посредством стержня 10 повернуть подкла. дочную плиту в нужное положение и закрепить ее винтами 4.

Универсальный штамповочный блок, содержащий размещенные в его верхне плите подвижную

l0 траверсу, взаимодействующую с выталкивателями, и неподвижную подкладочную плиту, расположенную подтраверсой, отличающийся тем,что,сцелью расширения его технологических возможностей, траверса снабжена выступами, выполненными на ее нижнем торце и размещенными в сквозных отверстиях, выполненных в подкладочной плите, которая, в свою очередь, выполнена цилиндрической и прикреплена к верхней плите блока с возможностью регулировки ее углового положения.
