Устройство для формования и вулканизации кольцевых резиновых изделий

Устройство для формования и вулканизации кольцевых резиновых изделий

Иллюстрации

Показать все

Реферат

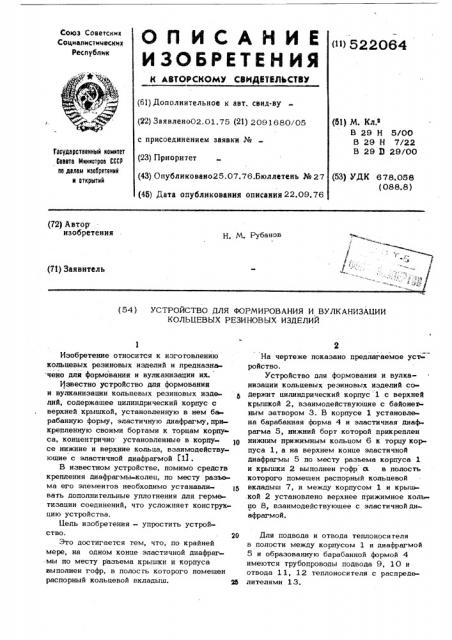

Союз Советских

Со@иалис ижевских

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (»)522064 (61} Дополнительное к авт. свид-ву (22) Заявлено02.01.75 (21) 2091680/05 с присоединением заявки № (23) Приоритет (43} Опубликоваио25.07.76.Бюллетень № 27 (45) Дата опубликования описаиия22.09.76 (51) М. Кло

В 29 Н 5/00

В 29 Н 7/22

В 29 2 29/00

Гасударственный номитет

Сонета Мнннстроо СССР по делам иэооретеннй и отнрытий (53) УЯК 678.058 (088,8) (72) Автор изобретения

Н, М. Рубанов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ И ВУЛКАНИЗАБИИ

K0JIbUEBbJX РЕЗИНОВЫХ ИЗДЕЛИЙ

Изобретение относится к изготовлению кольцевых резиновых изделий и предназна чено для формования и вулканизации их.

Известно устройство для формования и вулканизации кольцевых резиновых изделий, содержашее цилиндрический корпус с верхней крышкой, установленную в нем барабанную форму, эластичную диафрагму, прикрепленную своими бортами к торцам корпуса, конценгрично установленные в карпу- тп се нижние и верхние кольца, взаимодействуюшие с эластичной диафрагмой Ill.

В известном устройстве, помимо средств крепления диафрагмы-колец, по месту разъема его элементов необходимо уствнавли- 1а вать дополнительные уплотнения для герметизации соединений, что усложняет конструкцию устройства.

Бель изобретения — упростить устройство. 20

Это достигается тем, что, по крайней мере, на одном конце эластичной диафрагмы по месту разъема крышки и корпуса выполнен гофр, в полость которого помешен распорный кольцевой вкладыш. 25

На чертеже показано предлагаемое ус вройство.

Устройство для формования и вулканизации кольцевых резиновых изделий содержит цилиндрический корпус 1 с верхней крышкой 2, взаимодействующие с бвйоневным затвором 3. B корпусе 1 установлена барабанная форме 4 и эластичная диафрагма 5, нижний борт которой прикреплен нижним прижимным кольцом 6 к торцу корпуса 1, а нв верхнем конце эластичной диафрагмы 5 по месту разъема корпуса 1 и крышки 2 выполнен гофр О. в полость которого помешен распорный кольцевой вкладыш 7, и между корпусом 1 и крыш.кой 2 установлено верхнее прижимное кольцо 8, взаимодействующее с эластичной диафрагмой.

Для подвода и отвода теплоноси геля в полости между корпусом 1 и диафрагмой

5 и образованную барабанной формой 4 имеются трубопроводы подвода 9, 10 и отвода 11, 12 теплоносителя с распределителями 1 3.

522064

Устройство работает следующим образом.

Перед загрузкой формы 4 устройство осуществляется его нагрев, после чего ба рабанная форма 4 с заготовками 14 вформирующих гнездах устанавливаетфя в корпусе 1. Крышка 2 опускается до контакта с корпусом 1 и байонетным затвором3 фиксируется в сомкнутом положении.

Затем в полость между корпусом 1 и диафрагмой 5 подается через трубопровод 9 теплоноситель под заданным давлением, осуществляется формование заготовок 14.

В образованную формой 4 полость по

:дается теплоноситель и проводится вулканиэапни

По окончании вулканизации полость между корпусом 1 и диафрагмой 5 вакуумируется и диафрагма перемещается к корпусу 1, освобождая изделия. Далее давление в образованной формой 4 полости.сбрасывается до атмосферного, освобождаются от затвора 3 корпус 1, крышка 2 и послед,няя снимается. Форма 4 извлекается из корпуса 1.

Формула изобретения

Устройство для формования и вулканн

4. зацим кольцевых резиновых изделий, со держащее цилиндрический корпус с верхней крышкой, установленную в нем барабанную форму, эластичную диафрагму, прикрепленную своими бортами к торцам корр пуса, концентрично установленные в корпусе нижнее и верхнее прижимные кольца, взаимодействующие с эластичной диафрагмой, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции устройства, по крайней мере на одном конце эластичной диафрагмы по месту разъема крышки и корпуса выполнен гофр, в полость которого помещен распорный кольцевой вкладыш.

ЗФ

Источники информации, принятые во внимание при экспертизе:

1, Патент США Nå 2324991, Класс

425 - 34, 1943 (прототип).
