Реферат



Класс 49g, 7

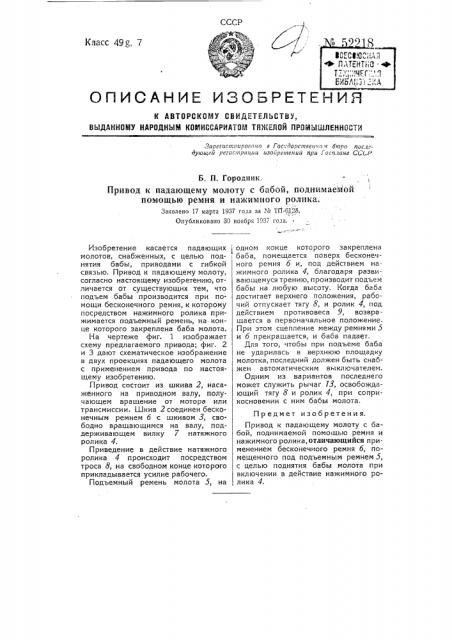

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

3арегистаиросано в Гос1дарственнод. бюро пис хдуюи,ей регистралии изобретении при госплане C(.(./-

Б. П. Городиик.

Привод к падающему молоту с бабой, поднимаемой помощью ремня и нажимного ролика.

Заявлено 17 марта 1937 года аа "е ТП-61?Л.

Опубликовано 30 ноября 1937 года.

Изобретение касается падающих молотов, снабженных, с целью поднятия бабы, приводами с гибкой связью. Привод к падающему молоту, согласно настоящему изобретению, отличается от существующих тем, что подъем бабы производится и ри помощи бесконечного ремня, к которому посредством нажимного ролика прижимается подъемный ремень, на конце которого закреплена баба молота.

На чертеже фиг. 1 изображает схему предлагаемого привода; фиг. 2 и 3 дают схематическое изображение в двух проекциях падающего молота с применением привода по настоящему изобретению.

Привод состоит из шкива 2, насаженного на приводном валу, получающем вращение от мотора или трансмиссии. Шкив 2 соединен бесконечным ремнем 6 с шкивом 3, свободно вращающимся на валу, поддерживающем вилку 7 натяжного ролика 4.

Приведение в действие натяжного ролика 4 происходит посредством троса 8, на свободном конце которого прикладывается усилие рабочего.

Подъемный ремень молота 5, на одном конце которого закреплена баба, помещается поверх бесконечного ремня 6 и, под действием нажимного ролика 4, благодаря развивающемуся трению, производит подъем бабы на любую высоту. Когда баба достигает верхнего положения, рабочий отпускает тягу 8, и ролик 4, под действием противовеса 9, возвращается в первоначальное положение.

При этом сцепление между ремнями 5 и б прекращается, и баба падает.

Для того, чтобы при подъеме баба не ударилась в верхнюю площадку молотка, последний должен быть снабжен автоматическим выключателем.

Одним из вариантов последнего может служить рычаг 13, освобождающий тягу 8 и ролик 4, при соприкосновении с ним бабы молота.

Предмет изобретения.

Привод к падающему молоту с бабой, поднимаемой помощью ремня и нажимного ролика, отличающийся применением бесконечного ремня б, помещенного под подъемным ремнем 5, с целью поднятия бабы молота при включении в действие нажимного ролика 4. что, с целью уменьшения ферритообразования, обжиг ведут при низких температурах с последующим разрушением образовавшихся сульфатов флотационными хвостами или цинковыми концентратами без доступа или с ограниченным доступом воздуха.

Тип. „Леяитный Труд". 3ак. 265 — 400
