Нажимной механизм для ввода угловых перемещений

Нажимной механизм для ввода угловых перемещений

Иллюстрации

Показать все

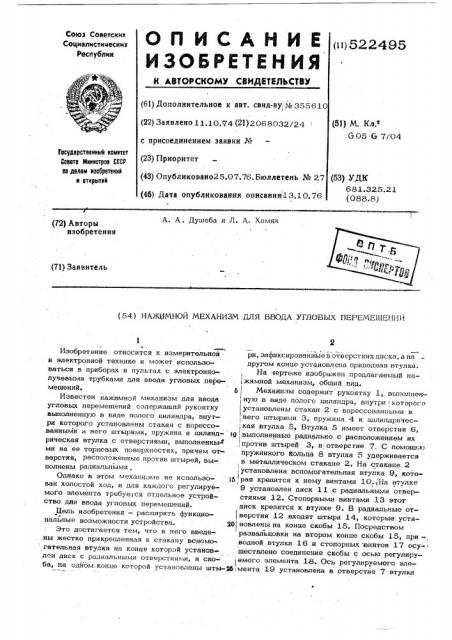

Реферат



8 и соединена с ней стопором 20. Элементы

18 и 19 установлены на каркасе 21, ко:о ,рый винтами 22 крепится к панели 23.

При вводе угловых перемещений для элемента 18 необходимо повернуть рукоятку 1, котораи посредством составляющих устройства

2,9 - 17 передает врашательный момент на ощ элемента 18. При нажатии на рукайтку 1 диск 11:и штыри Х4 выходят из зацепления и происходит сцепление втулки 5 с ф штырем Э, при дальнейшем повороте рукоятки 1 вводятся угловые перемешения для регулируемого элемента 19. При снятии усилия с рукоятки 1 посредством пружины 4 диск 1k и BITbtpa 14 возврашаются в свое 1й

: исходное состояние.

ПредЛагййюмое устройство, таким образом, позволяет вводить угловые перемешения для раЬных элементов раздельно без нарушения раннее становленного для них положения.

Формула изобретения

Нажимной механизм для ввода угловых перемещений по авт. св. Ж 355610, отличающийся тем,что,с целью расширения функциональных возможно. стей механизма, -в него введены жестко прнкрйрленная к стакану вспомогательная втулка, на конце которой установлен диск с радиальными отверстиями, и скоба, на одном конце которой установлены штыри, зафиксированные в отверстиях диска, а на другом конце установлена приводная втулка.
