Устройство для подачи металла дозируемой величины
Иллюстрации
Реферат
OllHCAHHE
ИЗОБРЕТЕН ИЯ

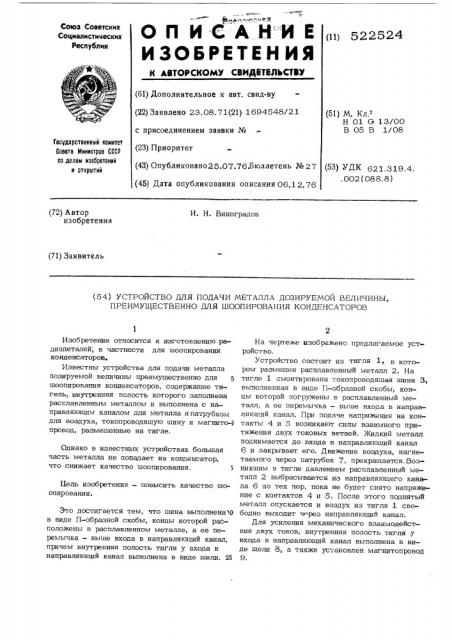

Союз Советских
Социалистических
Республик (11) 522524
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 23.08.71(21) 1694548/21 (51) М, Кл.2
Н 01 G 13/00
В 05 В 1/08 с присоединением заявки №
Государственный комитет
Совета Министров СССР по делам изооретений н открытий (23) Приоритет (43) Опубликовано 25.07.76,Бюллетень № 27 (45) Дата опубликования описания 06.12.76 (53) УДК 621.319,4..002 (088.8) (72) Автор изобретения
И. Н. Виноградов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ МЕТАЛЛА ДОЗИРУЕМОЙ ВЕЛИЧИНЫ, ПРЕИМУЩЕСТВЕННО ДЛЯ ШООПИРОВАНИЯ КОНДЕНСАТОРОВ
Изобретение относится к изготовлению радиодеталей; в частности для шоопирования конденсаторов.
Известны устройства для подачи металла цозируемой величины преимущественно для шоопирования конденсаторов, содержащее тигель, внутренняя полость которого заполнена расглавленным металлом и выполнена с направляющим каналом для металла и патрубком для воздуха, токопроводящую шину и магнито-) провод, размещенные на тигле.
Однако в известных устройствах большая часть металла не попадает на конденсатор, что снижает качество шоопирования. 3
Цель изобретения — повысить качество шоопирования.
Это достигается тем, что шина выполнена О в виде П-образной скобы, концы которой расголожены в расплавленном металле, а ее перемычка — выше входа в направляющий канал, причем внутренняя полость тигля у входа в направляющий канал выполнена в виде щели. 25
На чертеже изображено предлагаемое устройство.
Устройство состоит из тигля 1-. в котором размещен расплавленный металл 2. На тигле 1 смонтирована токопроводящая шина 3, выполненная в виде П-образной скобы, концы которой погружены в расплавленный металл, а ее перемычка — выше входа в направляющий канал. При подаче напряжения на контакты 4 и 5 возникают силы взаимного притяжения двух токовых ветвей. Жидкий металл поднимается до входа в направляющий канал
6 и закрывает его. Движение воздуха, нагнетаемого через патрубок 7, прекращается.Воз= никшим в тигле давлением расплавленный металл 2 выбрасывается из направляющего канала 6 до тех пор, пока не будет снято напряжение с контактов 4 и 5. После этого поднятый металл опускается и воздух из тигля 1 свободно выходит через направляющий канал.
Для усиления механического взаимодействия двух токов, внутренняя полость тигля у входа в направляющий канал выполнена в виде щели 8, а также установлен магнитопровод
522524
А — Д
Формула изобретения
Устройство для подачи металла дозируемой величины, преимущественно для шоопирования конденсаторов, содержащее тигель, внутренняя полость которого заполнена расплавленным металлом и выполнена с направляющим каналом для металла и патрубком для воздуха, токопроводящую шину и магнитопровод, размещенные на тигле, о т л и ч а ю щ е е с я. тем, что, с целью повышения качества шоопирования, шина выполнена в виде П-образной скобки, концы которой расположены в расплавленном металле, а ее перемычка— выше входа в направляющий канал, причем внутренняя полость тигля, у входа в направляющий канал выполнена в виде щели.
