Трехфазный регулируемый инвертор
Иллюстрации
Реферат

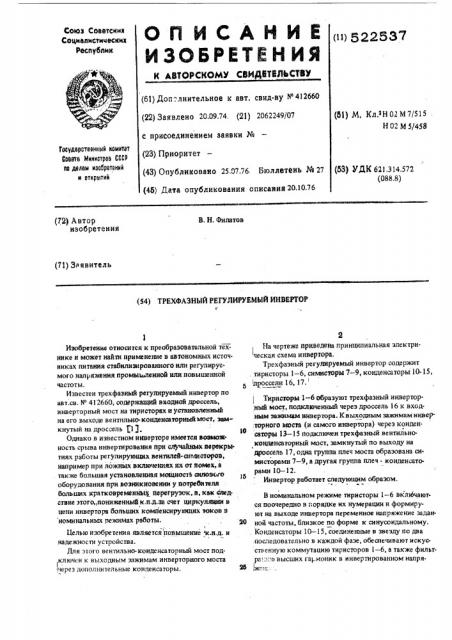

О П И С А Н И Е („)б бУУ
ИЗОБРЕТЕ Н ИЯ
Союз Соаетскин
Социалистических
Республик.
К АВТОРСКОМУ СВИДВТИЛЬСТВУ (61) Доп".лннтельное к авт, саид-ву 0412660 (22) Заявлено 20,09.74. (21) 2062249/07 с присоединением заявки № (23) Приоритет (б1) М, Кл.о Н 02 М 7/515, Н02 М 5/458
Госудорстоонный комитет
Совотв Министров СССР по долам иэооротоний н открытий (43) Опубликовано 25.07.76. БюллетЕнь М 27 (53) УДК 621.314.572 (088.8) (45) Дата опубликования описания 20.10.76 (72) Автор изобретения
В. Н. Филатов (71) Зн явитель (54) ТРЕХФАЗНЫЙ РЕГУЛИРУЕМЫЙ ИИВЕРТОР
1
Изобретение относится к преобразовательной технике и может найти применение в автономных источниках питания стабилизированного или регулируемого напряжения промыыынной или повышенной частоты.
Известен трехфазный регулируемый инвертор по авт.св. N 412660, содержащий входной дроссель, инверторный мост на тиристорах и установленный на его выходе вентнльно-конденсаторный мост, замкнутый на дроссель 11).
Однако в известном иивертора имеется возмож. ность срыва инвертирования при случайных перекрытиях работы регулирукяпих вентилей-аимисторов, например при ложных включениях их m помех, а также большая улановлениая мощяостЬ силовс го оборудования при возникновении у потребителя больших кратковременных перегрузок, и„как следствие этого„пониженный к.п,д. аа счет циркулявовт в псин инвертора больших компенсирукяцвх мясов в номинальных ттежимах работы. (Целью изобретения является повышение к.н,д, и надежности устройства, Для этого вентильно-конденсаторный мост подключен к выходным зажимам инварторного моста через дополнительные конденсаторы.
На чертеже приведена принципиальная электрическая схема инвертора.
Трехфазный регулируемый инвертор содержит . тиристоры 1-6, симисторы 7 — 9, конденсаторы 10-15, дросселн 16, 17.
Тиристоры 1-6 образуют трехфазный инверторньтй мост, подключенный через дроссель 16 к входным зажимам инвертора. Квыходтым зажимам ннвер.торного моста (и самого инвертора) через конденсаторы 13-15 подключен трехфазный вентильнокоид@исаторный мост, замкнутый по выходу на дроссель 17, одна группа плеч моста образована симисторами 7 — 9, а другая группа плеч - конденсаторами 10-12.
Инвертор работает следующим образом.
В номинальном режиме тиристоры 1 — 6 включаются поочередно в порядке их нумерации н формируют на выходе инвертора переменное напряжение заданной частоты, близкое по форме к синусоидальному. . Конденсаторы 10 — 15, соединенные в звезду по два последовательно в каждой фазе, обеспечивают искусственную коммутацию тиристоров 1 — 6, а также фильтра.,-::-.;.о высших га1.моник в инвертированном напря1;;52л537 г. Ужгирол. ул. 11росктнJH, 4
Регулирование выходного напряжения обеспечивается изменением баланса реактивных мощностей коммутирующего контура, образованного конденсаторами 10 — 15 и вентильно-дроссельным регулятором, собранном на симисторах 7 — 9 и дросселе 17.
Регулируя фазовый угол включения симисторов
7 — 9 в диапазоне 60 — 90 относительно максимума о фазового напряжения, обеспечивают регулирование эквивале1ггной индуктивиости дросселя 17, индуктивный ток которого компенсирует емкостной ток 1р конденсаторов 10-12, что эквивалентно изменению емкости конденсаторов 10 — 12 в диапазоне от максимальной расчетной до минима чьно допустимой.
Поскольку конденсаторы 10-12 подключены к выходным зажимам инвертора через конденсаторы 1я 13 — 15, происходит регулирование суммарной емкости реактивной мощности всей группы конденсаторов
10 — 15, а соответственно и выходного напряжения инвертора, которое прямо пропорционально реактивной мощности конденсаторов 10 — 15 20
Индуктивность дросселя 17 выбирают, исходя иэ номинального диапазона изменения нагрузок или регулируемого напряжения с учетом ограниченного диапазона фазового регулирования симисторов 7--9 областью фазовых углов ф = 60 — 90 MJl. град. отно- Я сительно нуля фазового напряжения в сторону опережения.
Благодаря тому, что вентильно-конденсаторный мост подключен к инверторному мосту, собранному на тиристорах 1 — 6, через дополнительные конден- Зр саторы 13 — 15, обеспечивается повышение надежности инвертора при случайных перекрытиях работы регулирующих сими торов I — 9. В этом случае при возникновении ложных включеш и симисторов 7 — 9 происходит замыкание и искусственную нулевую 35 точку обкладок дополните: ы1ых конденсаторов 13— ! 5 п ипвертор продолжает работать безаварийно с повн гпенн тй реактивной могцностью конденсаторов 13—
15. работающих в этом случае не под частичным, а под полным напряжением инвертора. При этом не 40 происходит шунтирования выходных зажимов инвертора, как это имееI место в инверторе по авт. св.
У 41"660.
Установка дополнительных конденсаторов 13- 5 обеспечивает также и возможность кратковременного увеличения мощности инвертора — форсировку режима работы при п.регрузках (пуск мощнь1х двигателей и т.д.), В этом случае система, управляющая инвертором, полностью открывает симисторы 7 — 9, которые шунтируют конденсаторы 10 — 12, и коммутирующий контур инвертора образуется в этом случае только одними конденсаторами 13 — 15, замыкаемыми в звезду указанными симисторами.
При равенстве емкостей групп конденсаторов 10—
12 и 13 — 15 при такой форсировке происходит увеличение реактивной мощности коммутирующего контура, а соответственно, и мощности инвертора в два раза. Таким образом обеспечивается воэможность форсированного увеличения мощности инвертора без введения дополнительных вентилей, При друтих соотношениях емкостей конденсаторов 10 — 15 будут соответственно другие соотношения мощностей инвертора в номинальном и форсированном режимах работы.
Благодаря возможности форсирования мощности инвертора при перегрузках„в номинальном режиме работы не требуется компенсация избыточной реактивной мощности коммутирующего контура инвертора в расчете на возможные перегрузки, что приводит к снижению установленной мощности силового оборудования и повышению к.п.д. инвертора, Формула изобретения
Трехфазный регулируемый инвертор тока по авт. св, N" 412660, отл и ча ющи и ся тем, что,с целью повышения к.Il.ä. и надежности устройства, вентильнокон;,енсаторный мост подключен к выходным зажимам инверторного моста через дополнительные конденсаторы.
Источники информации, принятые во внимание при экспертизе !. Авт. св. СССР N 412660, МКИ Н 02 Н 5/42, 1971 (прототип).
Заказ 3989/344 Тираж 882 Подписное
1П!ИИ!1И Филиал ПГ111 "11атент",
