Класс 21 а, 8

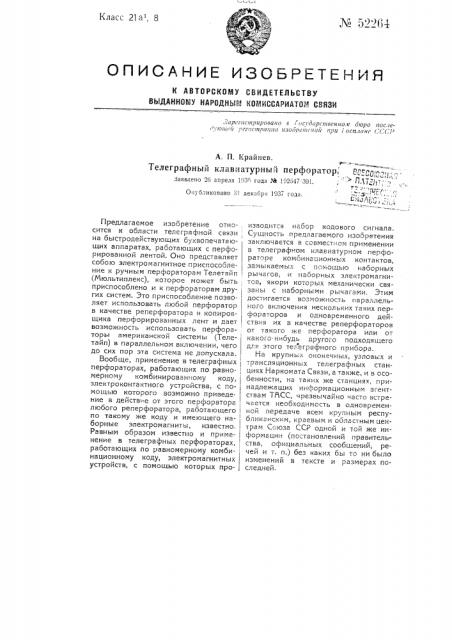

ОПИСЛНИК ИЗаЬГ КТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ВЬ1ДАННОМУ НАРОДИЬ1М КОМИССАРИАТОМ СВЯЗИ,. (2 2пс))Цэп)30БЯКО 6 ГОс! 0))Рс)1)6сннОл! 010/10 ))Ос.le-!!r)00!Сп,"62!!01)Ц))2!)пп пз00)161)!!и!1)п )ij)ll Ос)))!)г(с С C. (.!>

A. П. Крайнев. O.

Телеграфный клавиатурный перфоратор, пппб ;,... ааявлено 26 апреля 193) года М 192о47 39!. ))Лт! 1, -

Опубликовано 31 декабря )937 года.

1.. 0 )1, Г!редлагаемое изобретение относится к области телеграфной связи на быстродействующих буквопечатающих аппаратах, работающих с перфорированной ленто". Оно представляет собою электромагнитное приспособление к ручным перфораторам Телетайп, (Мюльтиплекс), которое может быть . приспособлено и к перфораторам дру- гих систем. Это приспособление позво- ляет использовать любой перфоратор в качестве реперфоратора и копировщика перфорированных лент и дает, возможность использовать перфораторы американской системы (Телетайп) в параллельном включении, чего до сих пор эта система не допускала.

Вообще, применение в телеграфных перфораторах, работающих по равно-, мерному комбинированному коду, электроконтактного устройства, с помощью которого возможно приведе. ние в действие от этого перфоратора любого реперфоратора, работающего по такому же коду и имеющего наборные электромагниты, известно.

Равным образом известно и применение в телеграфных перфораторах,, работающих по равномерному комби-, национному коду, электромагнитных устройств, с tloMoLL\bio которых производится набор кодового сигнала.

Сущность предлагаемого изобретения заключается в совместном применении в телеграфном клавиатурном перфораторе комоинационнь)х контактов, замыкаемых с помощью HBoopHI Ix рычагов, и наоорнь)х электромагнитов, якори ко —,îðûõ механически связаны с наборными рычагами. Этим достигается возможность параллельного включения нескольких таких перфораторов и одновременного деиствия их в качестве реперфараторов от такого же перфоратора или от какого. нибудь другого подходящего для этого тегеграфного прибора.

На крупнь;х оконечных, узловых и трансляционных тегеграфных станциях Наркомата Связи, а также, и в особенности, í — таких же станциях, принадлежащих информационным агентствам TRCC, черезвы IQvHo часто встречается необходимость в одновременной передаче всем крупным республиканским, краевым и областным центрам Союза ССР одной и той же информации (постановлений правительства, официальных сообщений) речей и т. и.) без каких бы то ни было изменений в тексте и размерах последней.

На обычных и" редатчиках американского типа для передачи материалов, однородных по содержачию и размерам, приходится до сих гор или перфорировать несколько раз одно и то же (причем при каждой перфориоовке каждого экземпляра всегда имегог место различные для каждого из них индивидуальные искажечия) или же пропускать один и тот же экземпляр ле < гы через несколько(часто более 20 — 25 раз) пер=датчиков. Последнее всегда привэдлло и приводит к сильному износу ленты, частым ее обрывам, а следовательно, и к черезвыча IHo плохому качеству передачи.

Особо резко сказываются =-ril нед."сгатки многок7атного и однэвэеменного (через кеско lbi

Вэзможность автоматического получе ия на обыкновенных перфораторах американского типа неограниченнэi о количества копий лент устраняет все эти неудобства и дает возможность иметь любое количество резервных лент без при.ленения дополнительного труда перфорировщикоз.

Кром того, налич Ie обыкнэвеннэго перфоратора и передатчика на узловых переприемных или приемнэтрансляционных пунктах (а у TRCC почти все трансляционные пункты ,должны быгь использованы однозр=.меннэ и как приемные); и;эи пэедлагаемом приспособлении к перфэрато рам, превращает каждую такую трансляцию в регенеративную и даж " исключает необходимость наличия какой бы то ни было другой специальнэй трансляции.

Помимо всего этого, возможность присоединения одного или нескольких перфораторов с предлагаемым приспособлением к любому однородному по кодовому числу приемнику или передатчику даеi широчайшие возможности в обл-сти переприема. копировки ленг и, так называемой, обратной проз-..рки.

На чертеже фиг. 1 и 2 изображают в двух проекциях примененный в перфораторе электромагнитный механизм, фиг. 3 изображает в разрезе деталь (электромагнит — соленоид) этого механизма, фиг. 4 поясняет устройство наборных рь:чагов, фиг. 5 — 7 показывают основные механизмы ооыкновенного ручного перфоратора

Телетайп-Мюльтиплекс, фиг. 8 изобража<.т элcêrpè÷åñêóþ схему включения.

На фиг. очертежа,показан принцип воздействия клавиш 38 обычного перфоратора на наборные скобы 3(— 35.

Так как каждая клавиша Зэ перфоратора несет на себе свою, с раз. ными для каждой клавиши вырезами, кодовую гребенку 39, то при нажатии разных клавиш опускаются вниз наоорные скооы 31 — 35. При этом необходимо отметить, что контактная скоба 36 опускается вниз при каждом нажатии каждой клавиши.

Б име,о циеся в вертикальных отрос .1<ах наборных и контактчой скоб

31 — 36 виг:кообразные вырезы входят левые кэнцы I zloopHblx и контактного коленчатых рычагов li — 6, (фиг. 4 и 5). Пээгому, при опускании скоб 31—

36 (фиг б) вниз, а следовательно, при огклонении II< вертикальных отросп<ов вперед, связанные с этими отростками и вращающиеся на оси 11 (фиг. 1, 2, 4 и 5) коленчатые наборные и контактный рычаги 1,— 6, поворачиваются на этой оси слева напэазэ, С кэлснчатыми наборными рычагами 1, и 5, при помощи осевых винi0B связаны наборно-ударные шта ги 12 (фиг. 2, 5 и 7), рычаг же 6, несет на себе контактную пружину

I

Наборно-ударные штанги 12 имеют возможность свооодно передвигаться вдоль прэрезэи в ппооив IDM молотке 25 (фиг. 5 и 7). Длина э|их штанг такова, что, будучи выдвинутыми в крайнес левое положение, эти штанги сганэвятся своими левыми концами как раз сзади и по центру по отношению к пробивающим в ленте отверстия пунсонам 26 пробивного блока 27 (фиг. 5). Поэтому, если молоток 25 под действием ударной штанги 24 (фиг. 5), связанной с якорем 22 пробивного электромагнита соленоида 21, повернувшись на оси 41, ударит вперед, штанги 12 своими левыми концами ударят по задним концам стоящих против них пунсонов 26 и пробьют отверстия в находящейся между матрицами блока 27 перфэраторной ленте 40.

Если же все штанги 12 или их часть не будут выдвинуты влево, а будут под действием пружин, на которые опираются наборные и контактная скобы 31 — 36 (фиг. б), отведены вправо, то качнувшийся на оси 41 под действием пробивного электромагнита 21 (фиг. 5) молоток 25 ударит только по тем пунсонам, сзади которых остались выдвинутыми влево штанги 12. Пунсоны же, сзади которых не окажется выдвинутых штанг 12, останутся в покое, так как их зацние концы свобоцно вместит вырез, нахэдящиися на левэм конце молотка 25.

При каждом ударе молотка 25 (фиг. 5) находящаяся на его левом кочце и вращающаяся на осевэм винте 42 лентопротяжная собачка захвать вает за зубец лентопротя кного валика, находящегося слева от блока 27, а пои обратном движении молотка 25 поворачивает лентопротяжный валик на определенный угол, соответствующий шагу лeíòû, и этим продвигает ленту 40 для подготовки к пробиванию слелующ=й комбинации кодовых отверстий. Лента 40 сматывается при этом со свооодно вращающ йся на тамбуре 28 катушки 29.

Таким образом, происходит набор и прэоивание кодовых отверстий в ленте на ручном перфораторе Телетайп-Мюльтиплекс при работе оператора-перфорировщика. Из сказанного выше ясно, что основную роль в наборе комбинаций отверстий и в замыкании силовой цепи пробивного (и лентопротяжного) электромагнитасоленоида 21 (фиг. 5) играют коленчатые рычаги 1 — 5, и контактный рычаг 6,.

В обыкновенном ручном перфораторе раоотой этих рычагов 1l — 6> управляют клавиши 38 (фиг. б), которыми, в свою очерець, управляет операто р-человек.

Предлагаемое приспособление имеет своей целью дать возможность управлять работой коленчатых рычагов

1,— 5, и контактного рычага 6, автоматически и независимо от клавиш перфоратора, а слецовательно, независимо и от человека.

Явтоматизм управления наборными коленчатыми рычагами 1,— 5l и контактны ы м рычагом 6, (осу ществля ющим управление пробиванием и продвижением ленты) осуществляется при помощи небольшой переделки рычагов 1-,— 6> (сравни фиг. 4 и 5) и добавления к перфоратору особого электро-наборного механизма, изображенного на фиг. 1 — 2.

К коленчатым рычагам 1, — 5, должны быть приварены выступы 17 (фиг. 4) и крючки 20. Простой контактный рычаг 6, заменяется коленчатым, у которого также должны иметься выступы !7 и крючок 20.

Выступы 17 cvymc)T l3,:Iÿ замыкания конта кгов 18 при вращении рычагов 1, — б, и рэтив часовой стрелки.

Контакгы 18 у=танавливаются против каждого из рычагов 1,— 6, в количестве шести пар (фиг. 8). Эти шесть контактов включаются, согласно схеме, показанной на фиг. 8, в шестиконтактную штепсельную розетку ЛЙ 1, прикрепленну о к корпусу перфоратора.

Нац наборно-пробивным механизмом перфооатора устанавливается литая сганинка 10 (фиг. 1 и 2) с приливом-цержателем о электро-наборных рычагов 7. На этой станинке 1О укрепле Ibl шесть электромагнитовсоленоицов (или простых электромагнитоз) 1 — 6, из которых каждый связан своим электро-наборным рычагом 7 (вращающимся на оси 7а) с коленчатыми рычагами 1,— б, при помощи крючков 20 (фиг, 4).

На фиг. 2 ясно видна связь штоков 13 электромагнитов 1 — 6 с коленчатыми рычагами 1,— 6;. При этом видно, что при втягивании соленоидом штока 13 наборно-ударные штанги 12 отходят в правое положение (нерабочее), т. е. с ними происходит то же самое, что происходило в перфораторе при работе от руки. При этом электромагниты 1 — 5 воздействуют на наборные коленчатые рычаги 1,— 5„ а электромагнит 6 — на контактный коленчатый рычаг 6 . Цифрой 19 на этой фигуре показаны выводы проводников из катушек.

Устройство электромагнитов-соленоидов показано на фиг. 3. Здесь 13— шток, длина которого может регулироваться контр-гайкой; 14 — отверстия (см. также фиг. 8). П ри этом, в положении покоя все контакты разом. кнуты, а при повороте того или иного коленчатого рычага l,— 6> против часовой стрелки соответствующий этому рычагу контакт замыкается. Ток силовой цепи при замыкании контактов поступает с них в штепсельную розетку ¹ 1 (фиг. 8) и из нее может быть направлен по шестижильному шнуру в розетку № 2 другого перфоратора, снабженного предлагаемым приспособлением. Г!ри таком соединении двух перфораторов второй из них будет автоматически повторять работу первого, управляемого человеком. Ко второму перфоратору может быть присоединен третий, к третьему — четвертый и т. д. до бесконечности. При желании устранить на время участие реперфорационного приспособления в работе перфоратора достаточно ослабить винты, закрепляющие станинку 10 на корпусе, и сдвинуть ее слегка вперед, чтобы вывести крючки 20 из зацепления с рычагами 7, а также вынуть из р0зетки № 2 вилку шнура, соединяющего реперфоратор с другим перфоратором. Отверстия для закрепляющих винтов в станинке 10 должны быть для этого продолговатыми. в крышке и поршне для пропуска воздуха, сжимаемого и разрежаемого поршнем; 16 — фланец; 15 — винт, укре-, пляющий электромагнит на станинке 10 приспособления.

При работе коленчатых рычагов

li — 6, (фиг. 4 безразлично от руки или л

7 от электромагнитов 1 — 6, выступы li этих рычагов замыкают или размыкают соответствующие контакты 18

Контакты 18 могут быть легко установлены против селекторных линеек, шин или разведчиков приемных аппаратов, в которых контактный рычаг 6> может быть заменен печатающим ножом или ка ким-нибудь другим механизмом приемника, делающим одно движение в конце цикла набора каждой комбинации.

Эти же контакты так же просто и легко могут быть установлены против наборных рычагов ленточных или клавиатурных передатчиков системы

Телетайп (модель Х. Д. 5).

Кроме того, розетка № 2 может быть соединена с пятью рабочими и стоповым сегментами контактного диска. распределителя современного ленточного передатчика Телетайп и реперфоратор, и ри условии работы передатчика одним полюсом (второй и росто вы кл юч а ется), может восп ро-изводить ленту, пропускаемую через этот передатчик. Последнее обстоятельство дает возможность размножения ленты в любом количестве экземпляров одновременно даже после окончания ее перфорировки и без участия приемника.

Предмет изобретения.

Телеграфный клавиатурный перфоратор, в котором для набора кодового сигнала по равномерному комбинационному коду служат наборные рычаги, механически связанные с клавишными рычагами, отличающийся совместным применением комбинационных контактов, замыкаемых с помощью наборных рычагов, и наборных электромагHviTQB, якори которых механически связаны с наборными рычагами, с целью возможности параллельного включения нескольких таких перфораторов и одновременного действия их в качестве реперфораторов от такого же перфоратора или от какого-нибудь другого подходящего для этого телеграфного прибора.

Х -------т - Il, прЫИНЕВа

В

М 5226Ф

à —— гз (ч

Стиг.. гу ! 2 (;

f о

«- б р \

2 — С 1

3, ) i 5

/ о

Ы

/ () 1 ю

ы, 4! Л (I ! — — — „— () г\ л г -- — Д, тЕ (I Й
