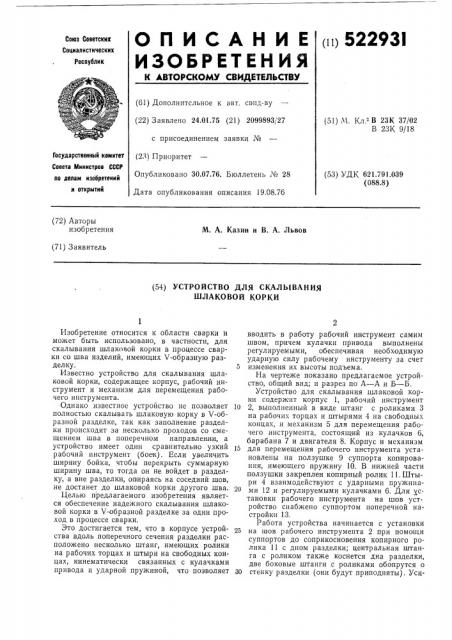

(и) 52293I

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 24,01.75 (21) 2099893, 27 с присоединением заявки № (51) И. Кл. - В 23К 37/02

B 23К 9/18 (53) УДК 621.791.039 (088.8) Опубликовано 30.07.76, Бюллетень № 28

Дата опубликования описания 19.08.76 по делам изобретений и открытий (72) Авторы изобретения

М. А. Казин и В. А. Львов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СКАЛЫВАНИЯ

ШЛАКОВОЙ КОРКИ

Изобретение относится к области сварки и может быть использовано, в частности, для скалывания шлаковой корки в процессе сварки со шва изделий, имеющих V-образную разделку.

Известно устройство для скалывания шлаковой корки, содержащее корпус, рабочий инструмент и механизм для перемещения рабочего инструмента.

Однако известное устройство не позволяет полностью скалывать шлаковую корку в V-образной разделке, так как заполнение разделки происходит за несколько проходов со смещением шва в поперечном направлении, а устройство имеет один сравнительно узкий рабочий инструмент (боек) . Если увеличить ширину бойка, чтобы перекрыть суммарную ширину шва, то тогда он не войдет в разделку, а вне разделки, опираясь на соседний шов, не достанет до шлаковой корки другого шва.

Целью предлагаемого изобретения является обеспечение надежного скалывания шлаковой корки в V-образной разделке за один проход в процессе сварки.

Это достигается тем, что в корпусе устройства вдоль поперечного сечения разделки расположено несколько штанг, имеющих ролики на рабочих торцах и штыри на свободных концах, кинематически связанных с кулачками привода и ударной пружиной, что позволяет

ГосУдаРственный комитет (231 Приоритет

Совета Министров СССР вводить в работу рабочий инструмент самим швом, пр|ичем кулачки привода выполнены регулируемыми, обеспечивая необходимую ударную силу рабочему инструменту за счет

5 изменения их высоты подъема.

На чертеже показано предлагаемое устройство, общений вид; и разрез по А — А и Б — Б.

Устройство для скалывания шлаковой корки содержит корпус 1, рабочий инструмент

10 2, выполненный в виде штанг с роликами 3 на рабочих торцах и штырями 4 на свободных концах, и механизм 5 для перемещения рабочего инструмента, состоящ ий из кулачков 6, барабана 7 и двигателя 8. Корпус и механизм

15 для перемещения рабочего инструмента установлены на ползушке 9 суппорта копирования, имеющего пружину 10. В нижней части ползушки закреплен копирный ролик 11. Штыри 4 взаимодействуют с ударными пруж|инами 12 и регулируемыми кулачками 6. Для установки рабочего инструмента на шов устройство снабжено суппортом поперечной настройки 13.

Работа устройства начинается с установки

25 на шов рабочего инструмента 2 при помощи суппортов до соприкосновения копирного ролика 11 с дном разделки; центральная штанга с роликом также коснется дна разделки, две боковые штанги с роликами обопрутся о

30 стенку разделки (они будут приподняты). Уси522931 лие пружины 10 суппорта копирования при этом будет больше суммарного усилия трех пружин 12, что позволяет рабочему инструменту автоматически вводиться в работу самим швом. Вращаемый д вигателем 8 барабан

7 своими кулачками 6 поднимает рабочий инструмент за штыри 4. Сначала средняя штанга (до двух крайних кулачок не достает) сжимает ударную пружину 12, После выхода кулачков 6 из зацепления со штырем 4 штанга ударяет по шлаковой корке роликом

3, разрушая ее. Когда ролики рабочего инструмента прижаты к свариваемому изделию, они свободно проворачиваются, не задирая изделия и не изнашиваясь в одной точке, что увеличивает ресурс работы роликов. Сила удара рабочего инструмента регулируется как нажатием пружины 12, так и высотой подьема рабочего инструмента за счет изменения положения кулачков 6 на барабане 7, По мере нарастания шва будут подниматься кулачками 6 и крайние штанги, разрушая шлаковую корку в своей плоскости. Таким образом, вся ширина шва будет простукиваться рабочим инструментом на любой высоте сечения шва и будет обеспечиваться надежное разрушение шлаковой корки в процессе сварки.

При таком консгруктивном решении уст5 ройства происходит надежное разрушение шлаковой корки по всем, V-образному сечению разделки, а производительность увеличивается в два раза.

Формула изобретения

Устройство для скалывания шлаковой корки преимущественно со сварного шва с раз15 делкой кромок, содержащее корпус, рабочий инструмент и механизм для перемещения рабочего инструмента, о т л и ч а ю щ е е с я тем, что, с целью обеспечения более надежного скалывания шлаковой корки для повышения

20 качества сварного шва, рабочий инструмент выполнен в виде нескольких, расположенных по ширине шва штанг, имеющих ролики на рабочих торцах и штыри на свободных концах, а механизм для перемещения рабочего

25 инструмента снабжен регулируемыми кулачками, взаимодействующим и со штырями.
