Стекло для спаивания с алюминием
Патент 523056
Авторы
Классы МПК
Стекло для спаивания с алюминием
Иллюстрации
Реферат

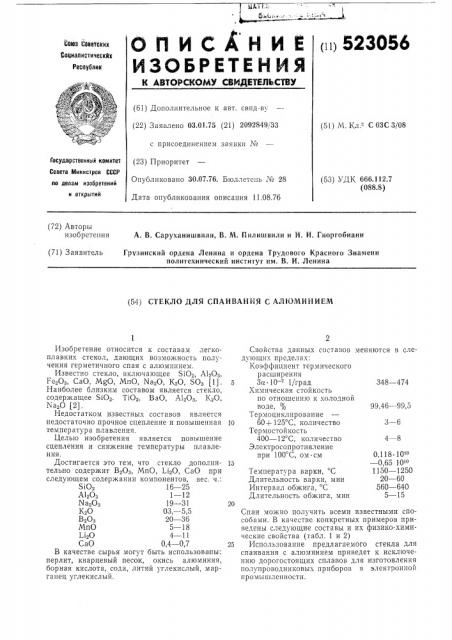

ttt) 523056
Ййе Сбеетсиих
СоциалистичесиАх
Реслублии (61) Дополнительное к авт. свид-ву (22) Заявлено 03.01.75 (21) 2092849 33 (51) М. Кл. - С ОЗС 3/08 с присоединением заявки №
Совета Министров СССР ло делам изобретений и открытий (53) УДК 666.112.7 (088.8) Опубликовано 30.07.76. Бюллетепb «¹ 28
Дата опубликования описания 11.08.76 (72) Авторы изобретения
А. В. Саруханишвили, В. M. Г илишвили и И. И..Гиоргобиани (71) Заявитель
Грузинский ордена Ленина и ордена Трудового Красного Знамени политехнический институт им. В. И. Ленина (54) СТЕКЛО ДЛЯ СПАИВАНИЯ С АЛГОМИHИЕМ
3 — 6
0,118. 10 о — 0 65 10 о
1150 — 1250
20 — 60
560 †6
5 — 15
Температура варки, С
Длительность варки, мин
Интервал обжига, С
Длительность обжига, мин
Государственный комитет (23) Приоритет
Изобретение относится к составам легкоплавких стекол, дающих возможность получения герметичного спая с алюминием.
Известно стекло, включающее Si0>, А1зОз, ГезОз, СаО, MgO, MnO, Na>0, КеО, S03 (1).
Наиболее близким составом является стекло, содержащее $10з. Т10з, В аО, А1зОз, КзО, NaqO (2).
Недостатком известных составов является недостаточно прочное сцепление и повышенная температура плавления.
Целью изобретения является повышение сцепления и снижение температуры плавления.
Достигается это тем, что стекло дополнительно содержит В Оз, МпО, 140, СаО при следующем содержании компонентов, вес. ч.:
St0z 16 — 25
-А1зОз 1 — 12
Иа20з 19 — 31
КзО 03,— 5,5
ВзОз 20 — 36
МпО 5 — 18
Li O 4 — 11
СаО 0,4 — 0,7
В качестве сырья могут быть использованы: перлит, кварцевый песок, окись алюминия, борная кислота, сода, литий углекислый, марганец углекислый.
Свойства данных составов меняются в следующих пределах:
Коэффициент термического расширения
За.10 1/град 348 — 474
Химическая стойкость по отношению к холодной воде, % 99,46 — 99,5
Термоциклирование
60+ 125 С, количество
Термостойкость
400 †С, количество 4 — 8
Злектросопротивление при 100 С, ом см
Спаи можно получить всеми известными способами. В качестве конкретных примеров приведены следующие составы и их физико-химические свойства (табл. 1 и 2)
25 Использование предлагаемого стекла для спаивания с алюминием приведет к исключению дорогостоящих сплавов для изготовления полупроводниковых приборов в электронной промышленности. ч
523056
Таблица 1
Компоненты, вес.
Состав
ЯОв
А1,0з
МиО NaвО
1.1вО
Кo
СаО
12
18
31
24
4
11
0,3
5,4
0,6
0,7
0,6
0,4
Таблица 2
Состав
Показатель
474
426
348
96,46
99,5
96,54
118 101о
560 †6
5 — 10
NaqO
К О
В Оз
МпО
LiqO
СаО
Источники информации, мание при экспертизе.
1. Авт. св. № 256183, кл.
2. Авт. св. № 333142, кл.
Формула изобретения
СОЗС 3/04, 1968 г.
СОЗС 3/10, 1970 г.
Составитс гв С. Орлова
Техред Т. Курилко
Редактор T. Пилипенко
Корректор М, Лейзерман
За aý 1635/3 Изд. № 1507 Тираж 575 Подписное
ЦНИИПИ Государственного копите-:а Совета Министров СССР ио делам изобрст !!!!!i ll открытий
1. 3035, 51осква, )K-33 !=.,Tøñêàÿ наб., д. 4/5
Тииогра<>"и.я, ир. С !: иова, 2
Коэффициент термического расширения
3 10 1/град
Химическая стойкость по отношению к холодной воде, %
Термоциклирование — 60+ 125 С, количество
Термостойкость 400 — 12 С, количество
Электросопротивление при 100 С, ом см
Температура варки, С
Длительность варки, мин
Интервал обжига, С
Длительность обжига, мин
Стекло для спаивания с алюминием, включающее SiOg, А120з, NagO, К20, о т л и ч а юще е с я тем, что, с целью повышения сцепления и снижения температуры плавления, оно дополнительно содержит ВзОз, МпО, 1.40, СаО при следующем содержании компонентов, вес. %:
SiO2 16 — 25
А!гОз 1 — 12
0,65
600 †6
10 — 15 б
0,31 10 "
580 — 610
5 — 15
19 — 31
0,03 — 5,5
20 — 36
5 — 18
4 — 11
0,4 0,7 принятые во вни
