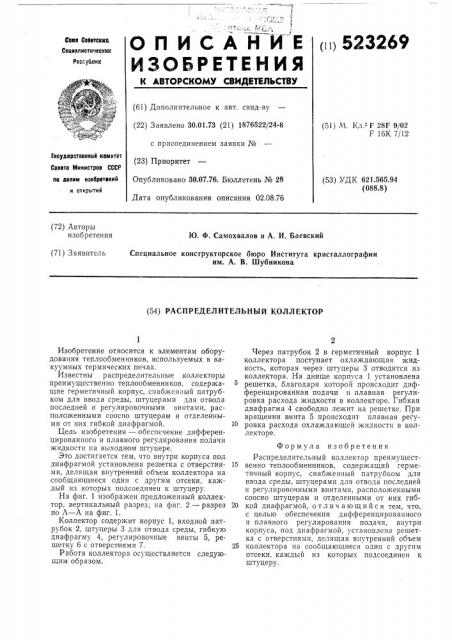

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

<ц 523269

Сове Соеетскив

Социалистических

Ресеублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.01.73 (21) 1876522/24-6 с присоединением заявки № (23) Приоритет

Опубликовано 30.07.76. Бюллетень № 28

Дата опубликования описания 02.08.76 (51) М. Кл. - F 28F 9,/02

F 16К 7/12

Государственный комитет

Совета Министров СССР (53) УДК 621.565.94 (088.8) но делам изеоретоний и открытий (72) Авторы изобретения

Ю. Ф. Самохвалов и А, И. Баевский (71) Заявитель

Специальное конструкторское бюро Института кристаллографии им. А. В. Шубникова (54) РАСПРЕДЕЛИТЕЛЬНЫЙ КОЛЛЕКТОР

Изобретение относится к элементам оборудования теплообменников, используемых в вакуумных термических печах.

Известны распределительные коллекторы преимущественно теплообменников, содержащие герметичный корпус, снабженный патрубком для ввода среды, штуцерами для отвода последней и регулировочными винтами, расположенными соосно штуцерам и отделенными от них гибкой диафрагмой.

Цель изобретения — обеспечение дифференцированного и плавного регулирования подачи жидкости па выходном штуцере.

Это достигается тем, что внутри корпуса под диафрагмой установлена решетка с отверстиями, делящая внутренний объем коллектора на сообщающиеся один с другим отсеки, каждый из которых подсоединен к штуцеру.

На фиг. 1 изображен предложенный коллектор, вертикальный разрез; на фиг. 2 — разрез по А — А на фиг. 1.

Коллектор содержит корпус 1, входной патрубок 2, штуцеры 3 для отвода среды, гибкую диафрагму 4, регулировочные винты 5, решетку 6 с отверстиями 7.

Работа коллектора осуществляется следующим образом.

Через патрубок 2 в герметичный корпус 1 коллектора поступает охлаждающая жидкость, которая через штуцеры 3 отводится из коллектора. На днище корпуса 1 установлена решетка, благодаря которой происходит дифференцированная подачи и плавная регули.ровка расхода жидкости в коллекторе. Гибкая диафрагма 4 свободно лежит на решетке. При вращении винта 5 происходит плавная регуровка расхода охлаждающей жидкости в коллекторе.

Формула изобретения

Распределительный коллектор преимущест15 венно теплообменников, содержащий герметичный корпус, снабженный патрубком для ввода среды, штуцерами для отвода последней и регулировочными винтами, расположенными соосно штуцерам и отделенными от них гиб20 кой диафрагмой, отлич а ющийся тем, что, с целью обеспечения дифференцированного и плавного регулирования подачи, внутри корпуса, под диафрагмой, установлена решетка с отверстиями, делящая внутренний объем

25 коллектора на сообщающиеся один с другим отсеки, каждый из которых подсоединен к штуцеру.

523269 на охлаждаемые Вколлектор одЪеыпю иг. f
