Реферат

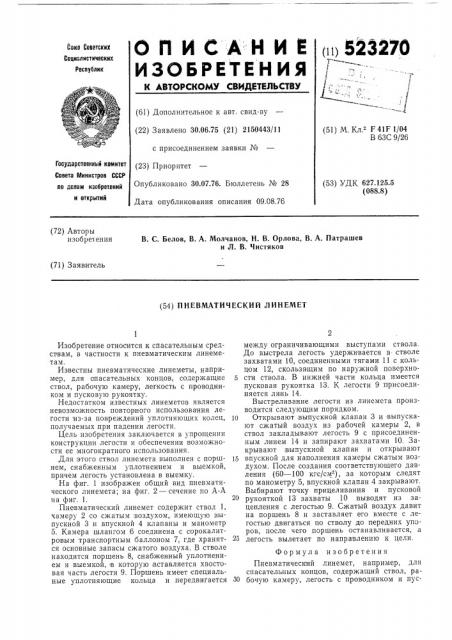

(ii) 523270

ОПИСАНИИ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ьоез Советски

Социалистических

Республик

1 (61) Дополнительное к авт. свид-ву (22) Заявлено 30.06.75 (21) 2150443/11 с присоединением заявки № (23) Приоритет

Опубликовано 30.07.76. Бюллетень № 28

Дата опубликования описания 09.08.76 (51) М. Кл F 41F 1/04

В 63С 9/26

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 627.125,5 (088.8) (72) Авторы изобре1 ения

В. С. Белов, В. А. Молчанов, Н. В. Орлова, В. А. Патрашев и Л. В. Чистяков (71) Заявитель (54) ПНЕВМАТИЧЕСКИЙ ЛИНЕМЕТ

Изобретение относится к спасательным средствам, в частности к пневматическим линеметам.

Известны пневматические линеметы, например, для спасательных концов, содержащие ствол, рабочую камеру, легкость с проводником и пусковую рукоятку.

Недостатком известных линеметов является невозможность повторного использования легости из-за повреждений уплотняющих колец, получаемых,при падении легости.

Цель изобретения заключается в упрощении конструкции легости и обеспечении возможности ее многократного использования.

Для этого ствол линемета выполнен с поршнем, снабженным уплотнением и выемкой, причем легость установлена в выемку.

На фиг. 1 изображен общий вид пневматического линемета; на фиг. 2 — сечение по А-А на фиг. 1.

Пневматический линемет содержит ствол 1, камеру 2 со сжатым воздухом, имеющую выпускной 3 и впускной 4 клапаны и манометр

5. Камера шлангом 6 соединена с сорокалитровым транспортным баллоном 7, где хранятся основные запасы сжатого воздуха. В стволе находится поршень 8, снабженный уплотнением и выемкой, в которую вставляется хвостовая часть легости 9. Поршень имеет специальные уплотняющие кольца и передвигается между ограничивающими выступами ствол а.

До выстрела легость удерживается в стволе захватами 10, соединенными тягами 11 с кольцом 12, скользящим по наружной поверхно5 сти ствола, В нижней части кольца имеется пусковая рукоятка 13. К легости 9 присоединяется линь 14.

Выстреливание легости из линемета производится следующим порядком.

lo Открывают выпускной клапан 3 и выпускают сжатый воздух из рабочей камеры 2, в ствол закладывают легость 9 с присоединенным линем 14 и запирают захватами 10. 3акрывают,выпускной клапан и открывают

15 впускной для наполнения камеры сжатым воздухом. После создания соответствующего давления (60 — 100 кгс/см ), за которым следят по манометру 5, впускной клапан 4 закрывают.

Выбирают точку прицеливания и пусковой рукояткой 13 захваты 10 выводят из зацепления с легостью 9. Сжатый воздух давит на поршень 8 и заставляет его вместе с легостью двигаться по стволу до передних упоров, после чего поршень останавливается, а

25 легость вылетает по направлению к цели.

Формула изобретения

Пневматический линемет, например, для спасательных концов, содержащий ствол, ра30 бочую камеру, легость с проводником и пус523270 использования, ствол линемета выполнен с поршнем, снабженным уплотнением и выемкой, причем легость установлена в выемку.

71 Я

Раг. 2

Составитель В. Северов

Техред А. Камыш никова

Корректор Л. Денискина

Редактор Г. Горячева

Заказ 1838 16 Изд. № 1535 Тираж 520 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 кову1о рукоятку, отл и ч а 1ощи и с я тем, что, с целью упрощения конструкции легости и обеспечения возможности ее многократного (Л
