Реферат

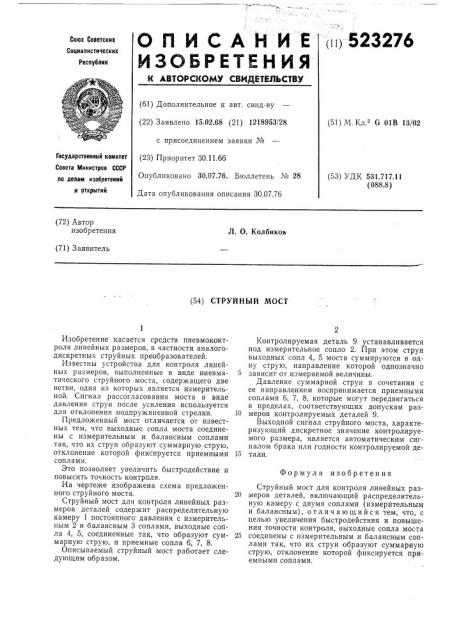

523276

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 15.02.68 (21) 1218953/28 с присоединением заявки ¹ (23) Приоритет 30.11.66

Опубликовано 30.07.76. Бюллетень № 28

Дата опубликования описания 30.07.76 (51) М. Кл. G 018 13/02

Государственный комитет

Совета Министров СССР (53) УДК 531.717.11 (088.8) по делам изобретений н открытий (72) Автор изобретения

Л. О. Колбикоъ (71) Заявитель (54) СТРУЙНЫЙ МОСТ

Изобретение касается средств пневмоконтроля линейных размеров, в частности аналогодискретных струйных преобразователей.

Известны устройства для контроля линейных размеров, выполненные в виде пневматического струйного моста, содержащего две ветви, одна из которых является измерительной. Сигнал рассогласования моста в виде давления струи после усиления используется для отклонения подпружиненной стрелки.

Предложенный мост отличается от известных тем, что выходные сопла моста соединены с измерительным и балансным соплами так, что их струи образуют суммарную струю, отклонение которой фиксируется приемными соплами.

Это позволяет увеличить быстродействие и повысить точность контроля.

На чертеже изображена схема предложенного струйного моста.

Струйный мост для контроля линейных размеров деталей содержит распределительную камеру 1 постоянного давления с измерительным 2 и балансным 3 соплами, выходные сопла 4, 5, соединенные так, что образуют суммарную струю, и приемные сопла 6, 7, 8.

Описываемый струйный мост работает следующим образом.

Контролируемая деталь 9 устанавливается под измерительное сопло 2. При этом струи выходных сопл 4, 5 моста суммируются в одну струю, направление которой однозначно

5 зависит от измеряемой величины.

Давление суммарной струи в сочетании с ее направлением воспринимается приемными соплами 6, 7, 8, которые могут передвигаться в пределах, соответствующих допускам раз10 меров контролируемых деталей 9.

Выходной сигнал струйного моста, характеризующий дискретное значение контролируемого размера, является автоматическим сигналом брака или годности контролируемой де15 тали.

Формула изобретения

Струйный мост для контроля линейных раз20 меров деталей, включающий распределительную камеру с двумя соплами (измерительным и балансным), отличающийся тем, что, с целью увеличения быстродействия и повышения точности контроля, выходные сопла моста

25 соединены с измерительным и балансным соплами так, что их струи образуют суммарную струю, отклонение которой фиксируется приемными соплами.

523276 й

Составитель В. Мартынов

Техред Т. Курилко

Корректоры: А. Николаева и В. Яковлева

Редактор О. Юркова

Заказ 1592/13 Изд. № 1497 Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
