Криокамера к испытательной машине

Криокамера к испытательной машине

Иллюстрации

Показать все

Реферат

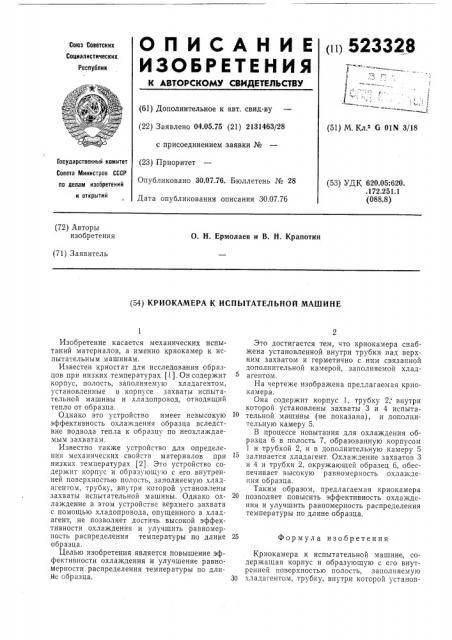

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и1 523328

Союз Советских

Социалистических.

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.05.75 (21) 2131463/28 с присоединением заявки №

Государственный комитет (23) 11риоритет

Совета Министров СССР

Опубликовано 30.07,76. Бюллетень № 28 по делам изобретений (51) М. Кл.в G OIN 3/18 (53) УДК 620.05:620. .172.251.1 (088.8) и открытий

Дата опубликования описания 30.07.76 (72) Авторы изобретения

О. Н. Ермолаев и В. H. Крапотин (71) Заявитель (54) КРИОКАМЕРА К ИСПЫТАТЕЛЬНОЙ МАШИНЕ

Изобретение касается механических испытаний материалов, а именно криокамер к испытательным машинам.

Известен криостат для исследования образцов при низких температурах (1). Он содержит корпус, полость, заполняемую хладагентом, установленные в корпусе захваты испытательной машины и хладопр овод, отводящий тепло от образца.

Однако это устройство имеет невысокую эффективность охлаждения образца вследствие подвода тепла к образцу по неохлаждаемым захватам.

Известно также устройство для определения механических свойств материалов при низких температурах (2j. Это устройство содержит корпус и образующую с его внутренней поверхностью полость, заполняемую хладагентом, трубку, внутри которой установлены захваты испытательной машины. Однако охлаждение в этом устройстве верхнего захвата с помощью хладопровода, опущенного в хладагент, не позволяет достичь высокой эффективности охлаждения и улучшить равномерность распределения температуры по длине образца.

Целью изобретения является повышение эффективности охлаждения и улучшение равномерности распределения температуры по длине образца.

Это достигается тем, что криокамера снабжена установленной внутри трубки над верхним захватом и герметично с ним связанной дополнительной камерой, заполняемой хладагентом.

На чертеже изображена предлагаемая криокамера.

Она содержит корпус 1, трубку 2, внутри которой установлены захваты 3 и 4 испытательной ма шины (не показана), и дополнительную камеру 5.

В процессе иопытания для охлаждения образца 6 в полость 7, образованную корпусом

1 и трубкой 2, и в дополнительную камеру 5 заливается хладагент. Охлаждение захватов 3 и 4 и трубки 2, окружающей образец б, обеспечивает высокую равномерность охлаждспия образца.

Таким образом, предлагаемая криокамера

20 позволяет повысить эффективность охлаждения и улучшить равномерность распределения температуры по длине образца.

25 Формула изобретения

Криокамера к испытательной машине, содержащая корпус и образующую с его внутренней поверхностью полость, заполняемую

30 хладагентом, трубку, внутри которой установ523328 у,,,)1, а к.4

Составитель 3. Карпиловская

Техред А. Камышникова

Редактор О. Юркова

Корректор E. Хмелева

Заказ 1576, 13 Изд. № 1489 Тираж 1029 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 лень1 захваты испытательной машины, отл ич а ю гц а я с я тем, что, с целью повышения эффективности охлаждения и улучшения равномерности распределения температуры по длине образца, она снабжена установленной внутри трубки над верхним захватом и герметично с ним связанной дополнительной камерой, заполняемой хладагентом.

Источники, принятые во внимание при экспертизе: (1) Авт. св. № 202563, G 01N 3/18, 03.05.65. (2) Авт. св. № 314107, G 01N 3/18, 06.10.69.
