Устройство для эвакуации энергии из магнитной системы
Иллюстрации
Реферат
ь н р jQgj
I

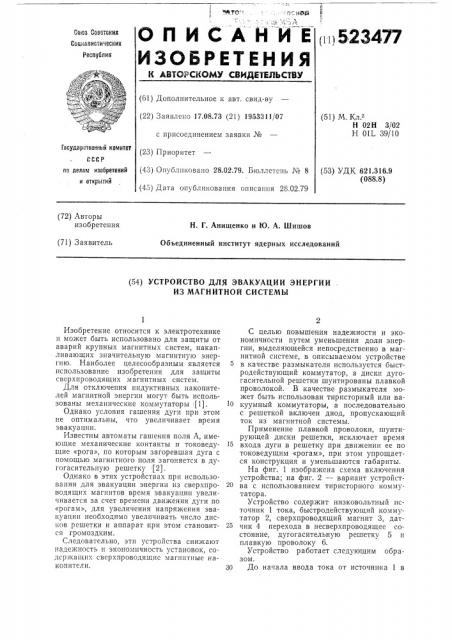

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ п1152 3477 гоюз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.08.73 (21) 1953311/07 с присоединением заявки № (51) М. Кл.
Н 02Н 3/02
Н 01L 39/10 (43) Опубликовано 28.02 79. Бюллетень ¹ 8 (45) Дата опубликования описания 28,02.79 (53) УДК 621.316.9 (088.8) по делам изобретеиий и открь тий (72) Авторы изобретения
Н. Г. Анищенко и Ю. А. Шишов
Объединенный институт ядерных исследований (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЭВАКУАЦИИ ЭНЕРГИИ
ИЗ МАГНИТНОЙ СИСТЕМЪ1
Государстаеииый комитет
23 Приоритет
Изобретение относится к электротехнике и может быть использовано для защиты от аварий крупных магнитных систем, накапливающих значительную магнитную энергию. Наиболее целесообразным является 5 использование изобретения для защиты сверхпроводящих магнитных систем.
Для отключения индуктивных накопителей магнитной энергии могут быть использованы механические коммутаторы (1). 10
Однако условия гашения дуги при этом не оптимальны, что увеличивает время эвакуации.
Известны автоматы гашения поля А, имеющие механические контакты и токоведу- 15 щие «рога», по которым загоревшая дуга с помощью магнитного поля загоняется в дугогасительную решетку (2).
Однако в этих устройствах при использовании для эвакуации энергии из сверхпро- 20 водящих магнитов время эвакуации увеличивается за счет времени движения дуги по
«рогам», для увеличения напряжения эвакуации необходимо увеличивать число дисков решетки и аппарат при этом становит- 25 ся громоздким.
Следовательно, эти устройства снижают надежность и экономичность установок, содержащих сверхпроводящис магнитные накопители. 30
С целью повышения надежности и экономичности путем уменьшения доли энергии, выделяющейся непосредственно в магнитной системе, в описываемом устройстве в качестве размыкателя используется быстродействующий коммутатор, а диски дугогасительной решетки шунтированы плавкой проволокой. В качестве размыкателя может быть использован тиристорный или вакуумный коммутаторы, а последовательно с решеткой включен диод, пропускающий ток из магнитной системы.
Применение плавкой проволоки, шунтирующей диски решетки, исключает время входа дуги в решетку при движении ее по токоведущим «рогам», при этом упрощается конструкция и уменьшаются габариты.
На фиг. 1 изображена схема включения устройства; на фиг. 2 — вариант устройства с использованием тиристорного коммутатора.
Устройство содержит низковольтный источник 1 тока, быстродействующий коммутатор 2, сверхпроводящий магнит 3, датчик 4 перехода в несверхпроводящее состояние, дугогасительную решетку 5 и плавкую проволоку 6.
Устройство работает следующим образом.
До начала ввода тока от источника 1 в
523477
Фиг 1
«,у
/ О сЬ;-:
Составитель Ю. Макарычев
Тсхред А. Камышникова Корректоры: Л. Орлова и Т. Добровольская
Редактор E. Месропова
Заказ 93/1 Изд. № 194 Тираж 865 Подписное
НПО Государственного комитета СССР по делам изобретений и открытий
113035, Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
3 магнит 3 конденсатор 7 заряжается с у«азанной полярностью от постороннего источника тока. При открывании тиристора 8 в коммутаторе 2 в магнит вводится необходимый ток. Параметры схемы подобраны так, что ток через проволоку 6 при включенном коммутаторе 2 не протекает. При нарушении сверхпроводящего состояния обмотки магнита 3, датчик 4 открывает тпристор 9. Разряд конденсатора по цепи с тиристором 8 приводят к быстрому перехвату тока, в результате которого тиристор
8 полностью закрывается. Ток от источника 1 к магниту 3 еще некоторое время протекает по цепи с конденсатором 7, пока не открывается диод 10. После чего ток протекает по плавкой проволоке 6. Спустя время, необходимое для ее плавления, между дисками решетки загораются короткие дуги и начинается процесс эвакуации энергии из магнита 3.
Формул а изобретения
1. Устройство для эвакуации энергии из магнитной системы, например сверхпрово4 дящей, содержащее размыкатель и дугогаситсльную решетку из медных дисков, о тличающееся тем, что, с целью повышения надежности и экономичности путем
5 уменьшения доли энергии, выделяющейся непосредственно в магнитной системе, в качестве размыкателя используется быстродействующий коммутатор, а диски дугогасительной решетки шунтированы плав10 кой проволокой.
2. Устройство по п. 1, отл и ч а ю щ е ес я тем, что в качестве быстродействующего размыкателя использованы тиристорные коммутаторы, а последовательно с решет15 кой включен диод, так что он не препятствует протеканию тока из магнитной системы.
Источники информации, принятые во внимание при экспертизе
20 1. Таев И. С. Электрические аппараты управления. «Высшая школа», 1969.
2. Анищенко Н. Г. и др. Сверхпроводящая магнитная система с соленоидом внутренним диаметром 35 см. — Сообщения
25 ОИЯИ, № 8 — 4882, Дубна, 1969.
