Реферат

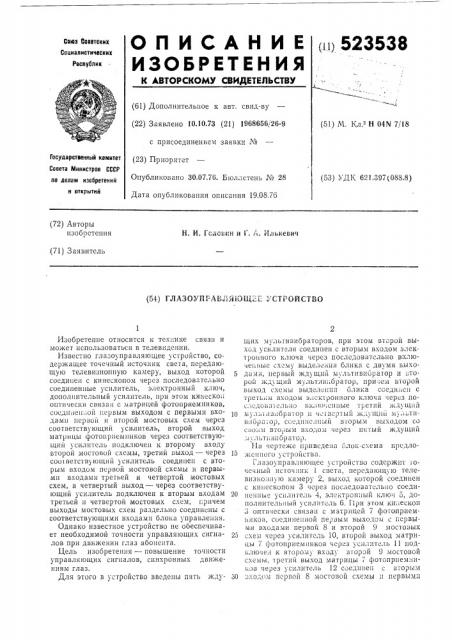

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3538

Сказ Ооеотскик

Соииалистическик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 10.10.73 (21) 1968656 26-9 с присоединением заявки № л.- Н 04N 7/18

Совета Министров СССР по делам изобретений и открытий

Опубликовано 30.07.76. Бюллетень ¹ 28

Дата опубликования описания 19.08.76 (53) УД1(621.397(083.8) (72) Авторы изобретения

H. И. Гславин и Г. А. 14 !ькевич (71) Заявитель (54) ГЛАЗОУЙ Г АВЛЯ 1О Щ! Б СТ1 .ОЙ СТВО

Государственный комитет (23) 11риоритет

Изобретение относится к тех Нхе связи и может использоваться в телевидении.

Известно глазоуправляющее устройство, содержащее точечный источник света, передающую телевизионную камеру, выход которой соединен с кинескопом через последовате; ьно соединенные усилитель, электронный ключ, дополнительный усилитель, нри этом кинеско,: оптически связан с матрицей фотоприемников, соеди !ен,;ой первым выходом с первыми Входамп первой и второй мостовых схем через соответствующий усилитель, второй выход матрицы фотоприемников через соответствующий усилитель подключен к второму входу второй мостовой схемы, третий Bb)xone — через 1S соо ветству !ОИ1ий усилитель соединен с вторым входом первой мостовой схемы и первыми входами третьей и четвертой мостовых схем, а четвертый выход — через соответствующии усилитель подключен к вторым входам 20 третьей и четвертой мостовых схем, 1;ричем выходы мостовых схем раздельно соединены с соответствующими входами блока управления.

Однако известное устройство не обеспечивает необходимой точности управляющих сигналов при дви?кении глаз абонента.

Цель изобретения — повышение точности управляющих сигналов, синхронных движениям глаз.

Для этого в устройство введены пять жд1- 30 щих мультивибраторов, при этом второй выход усилителя соединен с Вторым входом элек )ронного ключа через последовательно включе)п)ые схему Выде 12?lия блика с дв1 мя ВыхоДc) IH, 112PBbIH ?Kg) ЩИЙ i1) IbTHBHOPH IOP И ВTO рой жд щий мультивибратор, при-;ем второй выход схемы Выде;!2!!Ия блика соеди: сн с тре) ь! м в.;одом э. Сктронного ключа !ер з последовательно !)клк)чсьн!ые 11.етий ждущ!!й

Му;! ь i 1 JJ)Оратор li 12! 3;) I bill жд щ)11! Ь1у. ibTiiВ. 10ра i Oj), Со ;111112 IИЫЙ В )орым ВЫХодом CO свои1! Вторым Входом )ерез пятыЙ ?кдущ)!1!

:.! C, i L T I i BI I O j) H TO j).

На чертеже приведена блок-схема прсдло1 строЙС1 Ва.

Глазоуправляющее устройство содержит )о)ечный источник 1 света, передающую телевиз?!о:.)иу!о камеру 2, выход которой соединен с кинескопом 3 через последовательно соединен)!Ые усилите1)ь 4, электронный ключ 5, дополнител!)ыЙ уcH Il)TO 1b 6. Tf pH 3TD)11 KH iескоп

3 Оптп )сски сВЯзан с матрицеи / фотОприемников, соединенноЙ пе,)вым Выходом с герВЫми входами первой 8 и второй 9 мостовых схем через усилителb !О, второй выход матрицы 7 фотоприемников че))ез 1 си;!ител!. 11 под1 л)Очег! к BTOj)o vi) Вход 31opoH 9 мостОВОЙ схемы, 1ретий выход матрицы 7 фотоприемников через усилитель 12 соединен с вторым хо,;o)i псргой 8 мостовой схемы и первыми

523538 входами третьей 13 и четвертой 14 мостовых схем, а четвертый выход матрицы 7 фотоприемника через усилитель 15 подключен к вторым входам третьей 13 и четвертой 14 мостовых схем, причем выходы мостовых схем раздельно соединены с соответствующими входами блока 16 управления; пять ждущих мультивибраторов 17 — 21, при этом второй выход усилителя 4 соединен с Вторым входом электронного ключа 5 через последовательно включенные схему 22 выделения блика с двумя выходами, первый ждущий мультивибратор 17 и второй ждущий мультивибратор 18, причем второй выход схемы 22 выделения блика соединен с третьим входом электронного ключа

5 через последовательно включенные третий ждущий мультивибратор 19 и четвертый ждущий мультивибратор 20, соединенный вторым выходом через пятый ждущий мультивибратор

21 со своим вторым входом.

Глазоуправляющее устройство работает следующим образом.

Отражение от глаза абонента неподвижного точечного источника 1 света преобразуется передающей камерой 2 в видеосигнал, который после усиления в усилителе 4 поступает яа вход схемы 22 выделения блика и одновременно на вход ключа 5. Выделенный схемой

22 импульс блика запускает ждущие мультивибраторы 17 и 19 кадрового и строчного гашения соответственно. Импульсы гашения, поступающие с выходов мультивибраторов 17 и 19, запускают соответственно мультивибраторы 18, 20, 21, фокусирующие на кинескоп 3 окружающую блик область. Управляемый ключом 5 видеосигнал усиливается усилителем 6 и поступает на кинескоп 3, изображение которого делится матрицей 7 на четыре зоны, ток на выходе каждой из которых зависит от положения глаза абонента. Усиленный усилителями 10, 11, 12 и 15 ток поступает на мостовые схемы 8, 9, 13 и 14 и преобразуется в сигналы, поступающие на командное устройство 16. Таким образом, на кинескопе 3 фор10

40 мируется зона изображения глаза с бликом, смещение которого будет регистрироваться как маршрут движения глаза абонента.

Формула изобретения

Глазоуправляющее устройство, содержащее точечный источник света, передающую телевизионную камеру, выход которой соединен с кинескопом через последовательно соединенные усилитель, электронный ключ, дополнительный усилитель, при этом кинескоп оптически связан с матрицей фотоприемников, соединенной первым выходом с первыми входами первой и второй мостовых схем через соответствующий усилитель, второй выход матрицы фотоприемников через соответствующий усилитель подключен к второму входу второй мостовой схемы, третий выход матрицы фотоприемников через соответствующий усилитель соединен с вторым входом первой мостовой схемы и первыми входами третьей и четвертой мостовых схем, а четвертый выход матрицы фотоприемников через соответствующий усилитель подключен к вторым входам третьей и четвертой мостовых схем, причем входы мостовых схем раздельно соединены с соответствующими входами блока управления, отличающееся тем, что, с целью повышения точности управляющих сигналов, синхронных движениям глаз, в устройство введены пять ждущих мультивибраторов, при этом второй выход усилителя соединен с вторым входом электронного ключа через последовательно включенные схему выделения блика с двумя выходами, первый ждущий мультивибратор и второй ждущий мультивибратор, причем второй выход схемы выделения блика соединен с третьим входом элктронного ключа через последовательно включенные третий ждущий мультивибратор и четвертый ждущий мультивибратор, соединенный вторым выходом со своим вторым входом через пятый ждущий мультивибратор.

523538

Редактор А. Купрякова

Заказ 1789/9 Изд. Ко 1562 Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель О. Тихонов

Техред М. Семенов

Корректоры; В. Петрова и О. Данишева
