Материал для медицинских электродов

Иллюстрации

Показать все

Реферат

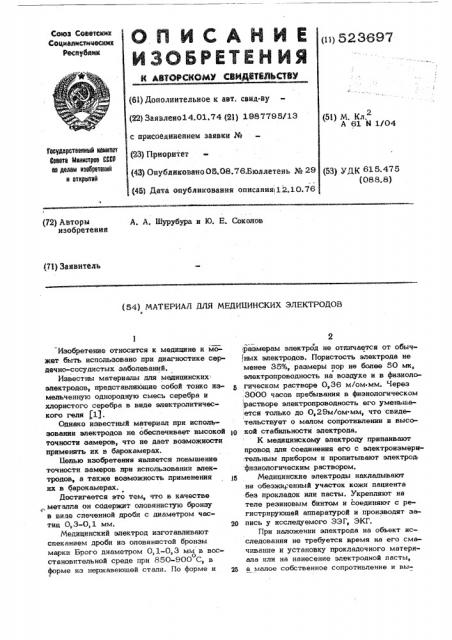

(61) Дополнительное к авт. Свнд-ву

Р2) Заявлено14.01.74 РЦ 1О87Ю5/13 с црисоеднвеннем заявки,% . (23) Щйорцтет (51) М. Кл2

А 61 И 1/04

ГесуДвретвенвй юг йвое Макцюе ИО в диан имбриввий н втнрютвй (@) СпУбликоввно 05Л8ЛВ.Еюллетень № 29 (5Я) УД 615.475 (088.8) (45) Дауа опубликования описания 12.10.76

A. A. Шурубура и Ю. E. Соколов (72) Авторы изобретения

Изобретение относится к медицине и может быть использовано при диагностике сердечно-сосудистых заболеваний.

Известны материалы для м@цицинских электродов, представляющие собой тонко измельченную однородную смесь серебра и хлористого серебра в виде электролнтического геля (1).

Однако известный материал при использовании электродов не обеспечивает высокой точности замеров, что не дает возможности применять их в барокамерах.

Белью изобретения является повышение точности замеров нри использовании электродов, а также возможность применения их в барокамерах.

Достигается это тем, что в качестве

„металла он содержит оловянистую бронзу в виде спеченной дроби с диаметром часОв3 Ою 1

Медицинский электрод изготавливают спеканием дроби из оловянистой бронзы марки Брого диаметром 0,1-0,3 мм в вос« становнтельной среде прн 850-900 С, в форме из нержавеющей стали. По форме и

2 размерам электрод не отличается от обыч ных электродов. Пористость электрода не менее 35%, размеры пор не более 50 мк, электропроводность на воздухе и в физиологическом растворе 0,36 м/ом мм. Через .3000 часов пребывания в физиологическом растворе электропроводность его уменьща:eTcB только pG О, 2 .м/GM MM что свидетельствует о малом сопротивлении и высо у кой стабильности электрода.

К медицинскому электроду припаивают провод для соединения его с электроизмери= ,тельным прибором и пропитывают электрод физиологическим раствором. ц Медицинские электроды накладывают на обезжиренный участок кожи пациента без прокладок или пасты. Укрепляют на теле резиновым бинтом н соединяют с регистрирующей аппаратурой и производят за20 пись у исследуемого ЭЭГ, ЭКГ.

При наложении электрода на объект исследования не требуется время на его смачивание и установку прокладочного материала клн на нанесение электродной пасты, 25 а малое собственное сопротивление и вы52

3 сокая стабильность электрода позволяют непрерывно и длительно проводить высококачественную регистрацию исследуемых параметров.

Формула изобретения

Материал для медицинских электродов, содержащий металл, о т л и ч а ю щ и й-360 7 с я тем, что, с целью повышения оч ик .и замеров, а также возможности применения их в барокамерах, в качестве металла он содержит оловянистую бронзу в виде спеченной дроби с диаметром частиц 0,3-0,1 мм.

Источники информации, принятые во внимание прн экспертизе:

1, Патент США N. 3137291, 1964 г., 16.06,, кл. А 61 И 1!04.

Составитель С. Малютина

Редактор Л. Гончарова Техред Г. Родак Корректор р,. 1 рииенко

Заказ 4967/391 Тираж 630 Подписное

ЙНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, F àóøcêàÿ наб., д. 4/5

Филиап ППП «Патент, r. Ужгород, ул. Проектная, 4
