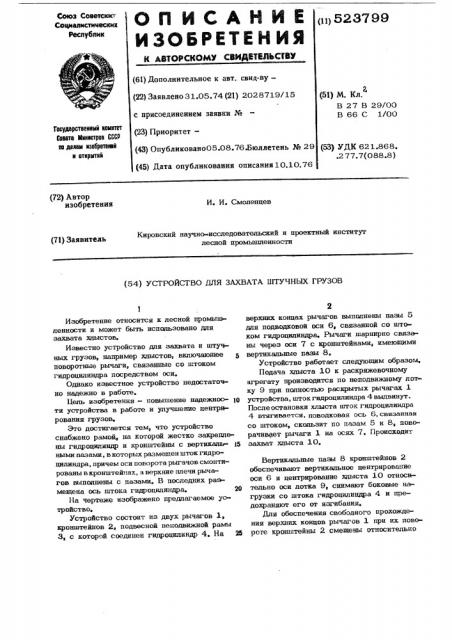

Оп ИСАНИЕ
ИЗОБРЕТЕНИЯ (11) 523799
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 31.05.74 (21) 2028719/15 с присоединением заявки № (23) Приоритет— (43) Опубликовано05.08.76.Бюллетень ¹ 29 (45) Дата опубликования описания 10.10.76 (51) М. Кл.
В 27 В 29/00
В 66 С 1/00
Гасударстаеииый комитет
Саввта Миииитраи СССР иа делам иэобретииий и аткрьпий (53) УДК 621.868. .2 77.7(088.8) (72) Автор изобретения
И. И. Смоленцев
Кировский научно-исследовательский и проектный институт лесной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАХВАТА ШТУЧНЫХ ГРУЗОВ
Изобретение относится к лесной промышленности и может быть использовано для захвата хлыстов.
Известно устройство для захвата и штучных грузов, например хлыстов, включающее поворотные рычаги, связанные со штоком гидроцилиндра посредством оси.
Однако известное устройство недостаточно надежно в работе.
Цель изобретения — повышение надежнос- щ ти устройства в работе и улучшение центрирования грузов.
Это достигается тем, что устройство снабжено рамой, на которой жестко закреплены гидроцилиндр и кронштейны с вертикальными пазами, в которых размещен шток гидро» пилиндра, причем оси поворота рыгачов смонтированы в кронштейнах, а верхние плечи рычагов выполнены с пазами. В последних размещена ось штока гидроцнлиндра. 20
На чертеже изображено предлагаемое устройство.
Устройство состоит из двух рычагов 1, кронштейнов 2, подвесной неподвижной рамы
3, с которой соединен гидроцилиндр 4. На 25
2 верхних концах рычагов выполнены пазы 5 для подводковой оси 6, связанной со штоком гидроцилиндра. Рычаги шарнирно связаны через оси 7 с кронштейнами, имеющими вертикальные пазы 8.
Устройство работает следующим образом.
Подача хлыста 10 к раскряжевочному агрегату производится по неподвижному nm ку 9 при полностью раскрытых рычагах 1 устройства, шток гидроцилиндра 4. выдвинут.
Послеостановки хлыста шток гидроцилиндра
4 втягивается,поводковая ось б,связанная со штоком, скользит по пазам 5 и 8, поворачивает рычаги l на осях 7, Происходит захват хлыста 10.
Вертикальные пазы 8 кронштейнов 2 обеспечивают вертикальное центрирование оси 6 и центрирование хлыста 10 относительно оси лотка 9, снимают боковые нагрузки со штока гидроцилиндра 4 и предохраняют его от изгибания.
Для обеспечения свободного прохождения верхних концов рычагов 1 при их ново» роте кронштейны 2 смещены относительно
5237 один другого в направлении горизонтальной оси рамы 3, Ф ор мула изобрете ния
Устройство для захвата штучных грузов, например хлыстов, включающее поворотные рычаги, связанные со штоком гидроцилиндра посредством оси, о т л и ч а ю щ ее с я тем, что, сцельюповышениянадежности
99 устройства в работе и улучшения центрирования грузов, оно снабжено рамой, на которой жестко закреплены гидроцилиндр и кронштейны с вертикальными пазами, в последних размещен шток гидроцилиндра, причем оси поворота рычагов смонтированы в кронштейнах, а верхние плечи рычагов выполнены с пазами, в которых размещена ось штока гидр оцилиндра
