Реферат

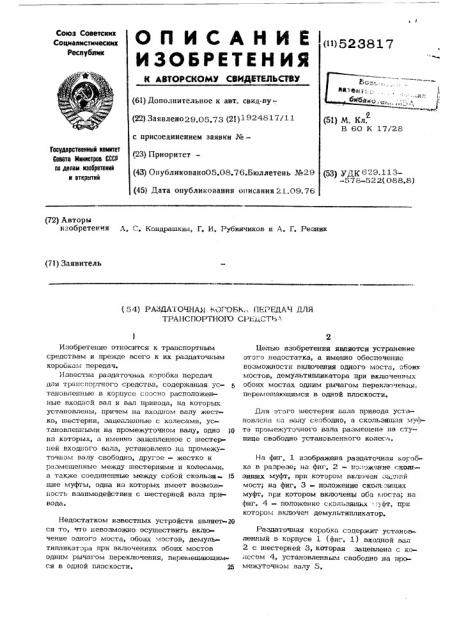

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 523817 (61) Дополнительное к авт. свид-ву(22) Заявлеио29.05.; 3 (2I)1924817/11 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано05.08.76.Бюллетень №29 (45) Дата опубликования описания 21.09.76 (51) М. Кл.

В 60 К 17/28

Гасударственный комитет

Совета Министров СССР по делам нзооретеинй н открытий (53) УДК 629.113-578-52 2(088.8} (?2) Авторы изобретения Л. С. Кондрашкич, Г. И. Рубинчиков и А. Г. Резник (?1) Заявитель (54} РАЗДАТОЧНАЯ КОРОБК, ПЕРЕДАЧ ДЛЯ

ТРАНСПОРТНОГО СРЕдСТЬ, вода.

Изобретение относится к трансгортным средствам и прежде всего к их раздаточным коробкам передач, Известна раздаточная коробка передач для транспортного средства, содержащая установленные в корпусе соосно расположенные входной вал и вал привода, на которых установлены, причем на входном валу жестко, шестерни, зацепленные с колесами, установленными на промежуточном валу, одно 10 из которых„а именно задепленное с шестерней входного вала, установлено на промежуточном валу свободно, другое — жестко и размещенные между шестернями и колесами, а также соединенные между собой скользя» l5 щие муфты, одна из которых имеет возмох:ность взапмодействич с шестерней вала приНедостатком известных устройств являет-2О ся то, что невозможно осуществить включение одного моста, обоих мостов, демультилликатэра при включениях обоих мостов одним рычагом переключения, перемещающимся в одной плоскости. 25

Целью изобретения является устранение этого недостатка, а именно обеспечение возможности включения ogHQI 0 моста, обоих мостов, демультипликатора при включенных обоих мостах одним рычагом переключения, перемещающимся в одной плоскости.

Для этого шестерня вала привода установлена а валу свободно, а скользящая му(Ьта промежуточного вала размещена на ступине свободно установленного колес а, На фиг. 1 изображена раздаточная коробка и разрезе; на фиг. 2 - положение скользящих муфт, при котором вколочен . .а(ннй мост; на фиг. 3 - положение скользящих муфт, при котором включены оба моста; на фиг. 4 — положение скользящих -:.уфг, при котором включен демультипликатор.

Раздаточная коробка содержит устаяовленный в корпусе 1 (фиг. 1} входной вал

2 с шестерней 3, которая залеплена с колесом 4, установленным свободно на промежуточном валу 5.

523817

На валу 5 жестко установлено колесо 6, кэт.эрэе зяцеппено с шестерней 7 и колесом8.

Б корпусе 1 установлены вал привода 9

".ередпегэ моста и вал привода 10, причем последний установлен соосно с входным ва- ф

:,.эм 2, Иа валах 2 и 10, а также шестеу не 7 с возможностью перемещения установлена скользящая муфта 11, а на валу 5скэльзяш.::.я .л-:фта 12, соединенные между вилкой 13 10

U!:-.ñòåðíÿ 7 установлена на валу привода

10 свэбэднс, а скользящая муфта 12-на ступице 14 колеса 4, Раем-.эчн. я.к:рэб::а работает следующим образом.

Для включения одного заднего моста скользящая муфта 1 1 (фиг.2 ) пере мешается вилкой 1 3 в такое положение, при котором она сэединяет вал 2 с валом 10. В этом с час вра,лающий r..эмент входного вала 2 передается через скользящую муфту 11 валу

I пptii50да 1 0 и далее рВ задний мост

Для включения обоих мостов скользящая

-фта 11 (фиг, 3) перемешается вилкой Я

13 в такое положение, прп котором она сое —;..ьяет вал 2 с ва.;ом 10 и шестерней 7. !:.тэм cëó÷ÿà вращкэщпй мэ;>:ент вала 2 net

„,": тся через ско,;ьзяшую муфту ll валу

\ .=, л 10 и шестерне 7, эт которой мо- ЗО

Я

".:ередается далее колесу 6, колесу

9 и далее соответственно обоим мос".: а вк;пэченпя демультипликатэра сколь

;-.я;л. я;уфта 1 2 (фиг. 4) перемешается

«ипкэй 13 в такое положение, при котором .туп ща 14 колеса 4 соединена с rpoM жуточным валом 5, При этом вилка 13 перемещает скользящую муфту 11 в такое полэжение, прн котором сэединень: шестерня 7 и вал 10. В этом случае вращающийся мэ;1ент вала 2 передается шестерне 3, колесу 4, ступице 14, скэльзящей муфте

12, валу 5 и дачее от капе а 6 шестерне

7 и колес 8, а эт них соответственно валу

10 и валу 9, т, е, мостам и демультипликат ору.

Формула изо брет:"ния

Раздаточная коробка передач для транспортного средства, содержащая установленные в корпусе соосно расположенные входной вал и вал привода, на которых установлены, причем на входном валу жестко, шестерни, зацепленные с колесами, установленными на промежуточном валу, одно из кото рых, а именно зацепленное с шестерней входногD вала, установлено на промежуточном валу свободно, другое - жестко, и размещенные между шестернями и колесами, а также соединенные между собой скользящие муфты, эдна из которых имеет возможность взаимодействия с шестерней вала привода, отличающаяся тем, что, с целью эбеспечения возможности включения эднэгэ моста, обоих мэстэв, демультипликатэра при включенных обоих мостах одним рычагом переключения, перемещающимся в одной плоскости, шестерня вала привода установлена на валу свободно, а скользящая муфта промежуточного вала размещена на ступице свободно установленного колеса.

523817

4 иг. 3

Составитель С. Макаров

Редактор И. Квачадзе Техред N. Ликович Корректор А. Лакида

Заказ 4936/392 Тираж 901 Подписное

БНИИПИ осударственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
