Состав для алюмотитаносилицирования

Состав для алюмотитаносилицирования

Иллюстрации

Показать все

Реферат

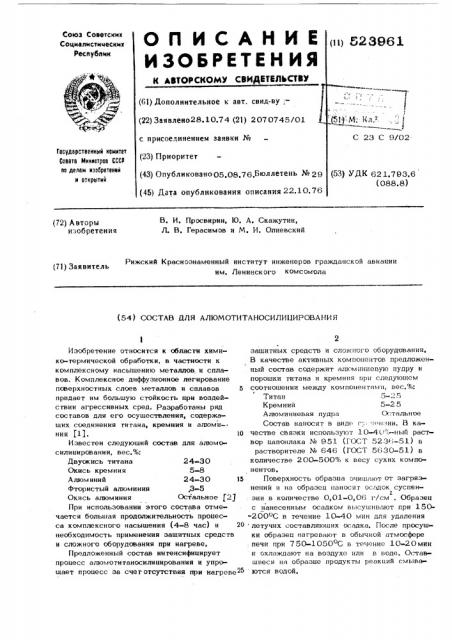

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТВЛЬСТВУ

Союз Советскин

Социалистических

Республик (61) Дополнительное к авт. свид-ву," " =1

23 С 9/02 (22) Заявлено28.10.74 (21) 2070745/01 с присоединением заявки № (23) Приоритет (43) Опубликовано 05,08,76,Бюллетень № 2 (45) Дата опубликования описания 22,10.7

Государственный комитет

Соввта Министров СССР но делам изооретений и открытий

К 621.793.6 (088.8) В. И. Просвирин, Ю. А. Скажутин, Л. В. Герасимов и М. И. Олиевский (72) Авторы изобретения

Рижский Краснознаменный институт инженеров гражданской авиации (71) Заявитель им, Ленинского комсомола (54) СОСТАВ ДЛЯ АЛ10МОТИТАНОСИЛИ11ИРОВА НИ Я

Изобретение относится к области хими» ко-термической обработки, в частности к комплексному насыщению металлов и сплавов. Комплексное диффузионное легирование поверхностных слоев металлов и сплавов 5 придает им большую стойкость при воздействии агрессивных сред. Разработаны ряд составов для его осуществления, содержащих соединения титана, кремния и алюминия (11. 10

Известен следующий состав для алюмосилицирования, вес.%:

Двуокись титана 24-30

Окись кремния 5-8

Алом иний 24-30 15

Фтористый алюминии .3-5

Оки сь алюм ин и я Остальное Г2j

При использовании этого состава отмечается большая продолжительность процесса комплексного насыщения (4-8 час) и 20 необходимость применения защитных средств и сложного оборудования при нагреве.

Предложенный состав интенсифицирует процесс алюмотитаносилицирования и упрощает процесс эа счет отсутствия при нагреве25 защитных средств и сложного оборудования, В качестве активных компонентов предложенный состав содержит алюминиевую пудру и порошки титана и кремния прн следующем соотношении между компонентамп, вес.%:

Титан

Кремний 5-2 5

Алюминиевая пудра Остальное

Состав наносят в вид» г ;, изин. В качестве связки используют 10-40 :; ный раствор цапонлака № 951 (ГОСТ 5236-51) в растворителе ¹ 646 (ГОСТ 5630-51) в количестве 200-500% к весу сухих компонентов.

Поверхность образца очищают от загрязнений и на образец наносят осадок суспен2 зии в количестве 0,01-0,06 т/см, Образец с нанесенным осадком высушивают при 150-200"С в течение 10-40 мин для удаления летучих составляющих осадка. После просушки образец нагревают в обычной атмосфере печи при 750-1050оС в течение 10»20мин и охлаждают на воздухе или в воде. Оставшиеся на образце продукты реакций смыва ются водой.

52

При использовании данного состава кинетика процесса диффузионного. насыщения с момента и до конца нагрева определяется испарением и выгоранием цапонлака, жиро.вых добавок пудры, окислением металлических компонентов и взаимодействием компонентов нанесенного осадка с поверхностью металла. Так как насыщение происходит, в основном из жидкой фазы, то применение этого состава резко интенсифицирует про цесс алюмотитаносилицирования по сречнеиию с известным, насыщение компонентами которою происходит в основном из: raàîобразного состояния.

При обработке меди при температуре

800оС и выдержке 15 мин глубина диффузионного слоя составляет 110 км при по2 верхностной твердости 140 кг/мм. Для стали при температуре процесса 1040оС и выдержке 15 мин глубина слоя 50 мкм

2 и твердость 270 кг/мм, 3961

Формула изобретения

Состав для алюмогитаносилицирования, содержащий алюмогигано- и кремнийсодержашие вещества, о т л и ч а ю ш и и с я гем, что, с целью интенсификации и упрощения процесса, он содержит алюминиевую пудру и порошки гитана и кремния при сле дующем соотношении между компонентами, )0 вес.%:

Титан 5-2 5

Кремний 5-2 5

Алюминиевая пудра Остальное

l6 Источники информации, принятые во внимание при экспертизе:

1. Ляхович Л. С. и др, Многокомпонент ные диффузионные покрытия, Минск, 1974 r., изд."Наука и техника, стр. 265, 26, 2. Авторское свидетельство М 434143, кл, С 23С 9/02, 1972 r, Составитель В, Хацернова

Редактор О. Филипова Техред О. Луговая Корректор С. Шекмар

Заказ 5064/425 Тираж 1068 Подписное

LIHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
