Реферат

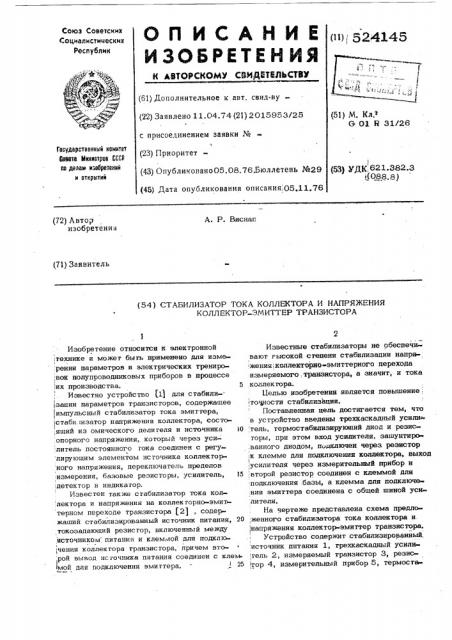

О П И С А Н И Е (,ц, б. .Ц,ф5

ИЗОБРЕТЕН ИЯ

Союз Советсник

Социалистических

Реслублин (61) Дополнительное к авт. свид-ву(22) Заявлено 11.04.74 (21) 2015953/25 (5l) М. Кл.е

G 01 и 31/26 с присоединением заявки № (23) Приоритет

Государственный комитет

Coaam Ииииотраа СССР ао делам иаобретений и открытий! (43) Опубликовано05.08.76.Бюллетень №29 (53) УДК. 621.382.3 „(088. 8 ) (45) Дата опубликования описания,.05.11.76 (72) Автор изобретения

А. P. Виснап (?1) Заявитель (54) СТАБИЛИЗАТОР ТОКА КОЛЛЕКТОРА И НАПРЯЖЕНИЯ

КОЛЛЕКТОР-ЭМИТТЕР ТРАНЗИСТОРА

Изобретение относится к эпекгронной .технике и может быть применено дпя изме1

:рения параметров и электрических тренировок попупроводниковых приборов в процессе их производства. 5

Известно устройство j1) для стабипн1зации параметров транзисторов, содержащее импульсный стабилизатор тока эмиттера, стаби. изатор напряжения коллектора, состо,ящий из омического делителя и источника !О опорного напряжения, который через усипигепь постоянного гока соединен e регу пирующим элементом источника коппекгорного напряжения, перехпючагепь пределов измерения, базовые резисторы, усилитель, 15 детектор и индикагор.

Известен также стабилизатор тока коп;лектора и напряжения на коллекторно-эмиттерном переходе транзистора (2), содержащий стабилизированный источник питания, 20 токозадающий резистор, включенный между источником, питания и клеммой для подклю,чения коллектора транзистора, причем втоl рой вывод источника питания соединен с клеммой для цодкпючения эмиггера. 25

Известные стабипиэаторы не обеспечивают гысокой степени стабилизации нанряжения коппекторно-эмиттерного перехода измеряемого, транзистора, а значит, и тока коллектора.

Белью изобретения явпяется повышение,, точности стабипизации.

Поставпенная цепь достигается тем, что в устройство введены трехкаскадный усили-. тель, термостабипизирукиций диод и резисгоры, при этом вход усипитепя„эашунтиро» ,ванного диодом, подкпючен через резистор к клемме дпя подключении коллектора, выход

t усилителя через измеритепьный прибор и второй резистор соединен с клеммой дпя

:подкпючения базы, а клемма дпя подкпючвния эмиттера соединена с общей шиной уси литепя.

На чертеже представлена схема предло,женного стабипизатора тока коллектора и. напряжения коллектор-эмиттер транзистора.

Устройство содержит стабипиэированный, источник питания 1, трехкаскадный усипи,гель 2, измеряемый транзистор 3, резис-! тор 4, измерительный прибор 5, термоста
