Стабилизированный преобразователь постоянного напряжения
Патент 524289
Авторы
Стабилизированный преобразователь постоянного напряжения
Иллюстрации
Реферат

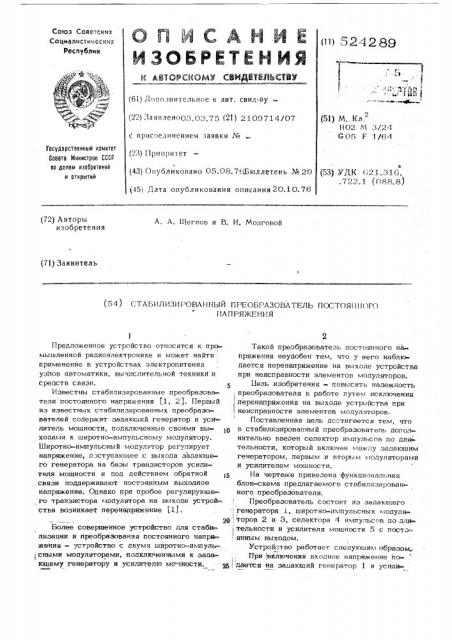

СОюз СО Ветскин
СОциалмстйческNн
Республик (11) 524289
° у с р . 1 1 1Й
-А — (61) Д нолнительное к авт. свил-ву(22) За я в лен оОЗ. ОЗ. 75 (21) 2109714/07 с присоединением заявки № (2З) Приоритет (51) М. Кл.
l02 М 3/24
005 F 1/64
Гасударственный номнтет
Совета Меннстров СССР оо делам нзооретеннй н отнрытнй (53) УДК 621.316. . 722. 1 (088. Я) (43) (?нубликовано 05.08.76Бюллетень № 29 (45) Лата опубликования описания 20.10.76 (72) Авторы изобретения
A A Щеглов и В. И. Мозговой (71) Заявитель (54) СТАБИЛИЗИГ- ОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯППОГО
f1АПРЯЖЕНИЯ
Предложенное устройство относится к промышленной радиоэлектронике и может найти . применение в устройствах электропитания уэстов автоматики, вычислительной техники и средств связи. 5
Известны стабилизированные преобразователи постоянного напряжения (1, 2). Первый из известных стабилизированных преобразователей содержит задающий генератор и уси литель мощности, подключенные своими выходами к широтно-импульсному модулятору.
Широтно-импульсный модулятор регулирует напряжение, поступающее с выхода задающего генератора на базы транзисторов усилителя мощности и под действием обратной, связи поддерживают постоянным выходное напряжение. Однако цри пробое регулирующего транзистора модулятора на выходе устройства возникает перенапряжение (lj.
29
Более совершенное устройство для стабилизации и преобразования постоянного напреьжения — устройство с двумя широтно=-импуль-.
I сными модуляторами, подключенными к задающему генератору и усилителю мо"чности.
Такой преобразователь постоянного напряжения неудобен тем, что у него наблюдается перенапряжение на выходе устройства при неисправности элементов модуляторов, Пель изобретения - повысить надежность, преобразователя в работе путем исключения !
1, перенапряжения на выходе устройства при неисправности элементов модуляторов. !
Поставленная цель достигается тем, что в стабилизированный преобразователь дополнительно введен селектор импульсов по дли тельности, который включен между задающим генератором, первым и вторым модуляторами и усилителем мощности.
На чертеже приведена функциональная блок-схема предлагаемого стабилизированного преобразователя.
Преобразователь состоит из задающего
; генератора j., широтно-импульсных модуля торов 2 и 3, селектора 4 импульс(в по для тельности и усилителя мощности 5 с посто; янным выходом.
Устройство работает следующим образом., При включении входное напряжение по, дается на задающий генератор 1 и уснли52 128 .> чину.
Составитель Ю. Лычко
Техред А. Богдан Корректор 11. Мельниченко.Редактор В. Смирягина
Заказ 46 86/4 1 4 Тираж 882 Подпис ное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 тель мошности 5, при этом усилитель мошности 5 полностью повторяет форму сигналов задаюшего генератора 1. Появившееся выходное напряжение поступает на широтнаимпульсные модуляторы 2 и 3, где сравнивается с напряжениями опорных источников . 6 и 7. Широтно»импульсные модуляторы 2 и З-настроены таким образом, что вырабатывают выходные импульсы различной длительности, которые в селекторе импульсов )р по длительности сравниваются между собой и с выходными импульсами задакшего генератора 1.
Селектор импульсов по длительности вы» рабатывает управляюшие сигналы на входе д усилителя мошности 5, равные подлительности наиболее короткому выходному импульсу широтно-импульсных модуляторов 2 и 3.
Фактически усилителем мошности 5 управляет только один широтно-импульсный моду- д) лятор.
При отказах в управляюшем широтно-импульсном модуляторе, например двух, приводяших к увеличению длительности его выходных импульсов, в работу вступает дубли- 25 рующий широтно-импульсный модулятор 3.
При этом выходное напряжение преобразователя остается прежии и или увели ипяется иа незначительную иа ере L задаииук велиФормула изобретения
Стабилизированный преобразователь постоянного напряжения, содержаший задак ший генератор и усилитель .;.ошиости, подключенные своими выходами к двум широт» но-импульсным модуляторам, о т л и ч аю ш и и с я тем, что, с целью повышения надежности преобразователя в работе путем исключения перенапряжения иа выходе устрейства при неисправности элементов модуляторов, он снабжен селектором нмпульссв по длительности, который включен между задаюшим генератором, первы и вторым модуляторами и усилителем мо циости.
Источники информации, принятые во внимание при проведении экспертизы.
1. Рвт. св. СССР К. 251021, кл. Н02
3/32, 1968 г.
2. Патент США № 30964 72, кл. 32145, 1958 r.
