Реферат

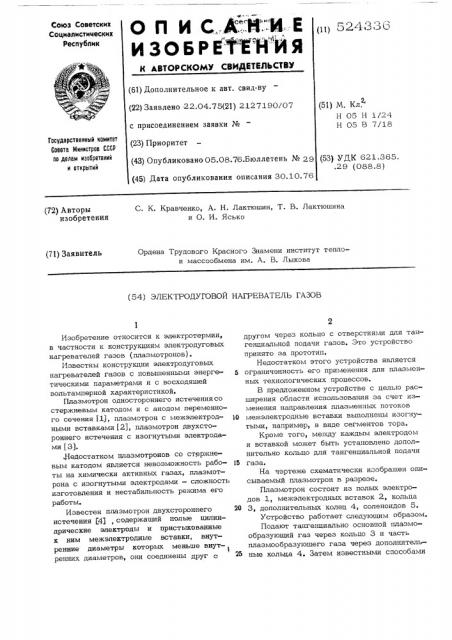

О Il И С..А:М"N-Е

И ЗОБ РEЙН И Я

Союз Советских

Социалистических

Реслублик (11) 534:. г i3(3

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 22.04.75(21) 2127190/07 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.08.76.Бюллетень № 29 (45) Дата опубликования описания 30.10.76 (51) М. Кл.

Н 05 Н 1/24

Н 05 B 7/18

Гасударственный иамитет

Сааета й1инистраа СССР па делам изааретений и аткрытий (53) УДК 621.365..29 (088.8) (72) Авторы изобретения

С. К. Кравченко, А. Н. Лактюшин, Т. В. Лактюшина и О. И. Ясько (71) Заявитель

Ордена Трудового Красного Знамени институт теплои массообмена им. А. В. Лыкова (54) ЭЛЕКТРОДУГОВОЙ НАГРЕВАТЕЛЬ ГАЗОВ

Изобретение относится к электротермии, в частности к конструкциям электродуговых нагревателей газов (плазмотронов).

Известны конструкции электродуговых нагревателей газов с повышенными энергетическими параметрами и с восходящей вольтамперной характеристикой.

Плазмотрон одностороннего истечениясо стержневым катодом и с анодом переменного сечения Щ, плазмотрон с межэлектродными вставками (2), плазмотрон двухстороннего истечения с изогнутыми электродами (3). .)>.едостатком плазмотронов со стержневым катодом является невозможность работы на химически активных газах, плазмотрона с изогнутыми электродами — сложность изготовления и нестабильность режима его работы.

Известен плазмотрон двухстороннего истечения f4), содержаший полые цилиндрические электроды и пристыкованные к ним межэлектродньте вставки, внутренние диаметры которых меньше внут1 ренних диаметров, они соединены друг другом через кольцо с отверстиями для тангенциальной подачи газов. Это устройство принято за прототип.

Недостатком этого устройства является

5 ограниченность его применения для плазменных технологических процессов.

В предложенном устройстве с целью расширения области использования за счет изменения направления плазменных потоков

10 межэлектродные вставки выполнены изогнутыми, например, в виде сегментов тора.

Кроме того, между каждым электродом и вставкой может быть установлено дополнительно кольцо для тангенциальной подачи

l5 газа.

На чертеже схематически изображен описываемый плазмотрон в разрезе, Плазмотрон состоит из полых электродов 1, ме>кэлектродных вставок 2, кольца

20 3, дополнительных колец 4., соленоидов 5.

Устройство работает следующим образом.

Подают тангенциально основной плазмообразующий газ через кольцо 3 и часть плазмообразующего газа через дополнитель25 ные кольца 4. Затем известными способами

524336

Составитель Н. Голинецкий

Редактор Т. Каранова Техред И, Ковач Корректор А. Лакида

Заказ 4995/432 Тираж 1029 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 возбуждают электрическую дугу 6. Электрическая дуга стабилизируется и обжимается газовыми вихрями. Направление врашения опорных пятен дуги газовым вихрем совпадает с направлением врашения опорных пятен дуги магнитным полем соленоидов.

Благодаря вводу газа через дополнительные кольца повышается стабильность работы плазмотрона, а изогнутые глежэлектродные вставки позволя:от осушествить истече- о ние плазменных потоков в одном направлении, что расширяет область применения плазмотрона.

Формула изобретения

1. Электродуговой нагреватель газов, содержащий два полых цилиндрических электро-щ да, каждый из которых снабжен полой цилиндрической межэлектродной вставкой, внутренний диаметр ее меньше внутреннего диаметра электрода, причем вставки соединены друг с другом через установленное соосно с ними кольцо с отверстиями для тангенциальной подачи газа, о т л и ч а ю— ш и и с я тем, что, с целью расширения области его использования за счет изменения направления плазменных потоков, указанные межэлектродные вставки выполнены изогнутыми, например, в виде сегментов тора.

2. Нагреватель газов по п.1, о т л и— ч а ю ш и и с я тем, что, с целью увеличения стабильности работы, между каждым электродом и вставкой установлено дополнительное кольцо с отверстиями для тангенциальной подачи газов.

Источники информации принятые во внимание при экспертизе:

1. М. Ф. Жуков и др. "Электродуговые нагреватели газа (плазмотроны)", И. "Наука", M., 1973 г. стр. 15-19.

2. Там же стр. 15-19.

3. Там же стр. l8.

4. Ф. Б. Юревич "Электродуговой нагрев газа И. "Наука и техника", Минск, 1973 г. стр. 62, (Прототип).
