Реферат



Г т, т1" т М - % 4-.,г

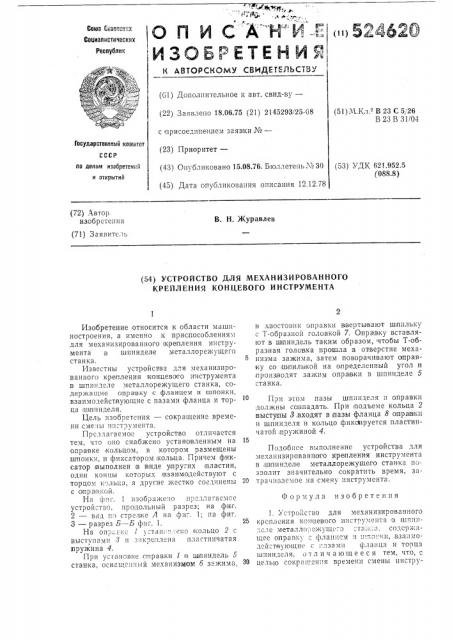

О П И С А Я" И -« (i» 524620 ИЗОБР ЕТЕ Й И Я, Ссие 0

G0ttHMHcTHческик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.06.75 (21) 2145293i25-08 (51) М.Кл. В 23 С 5, 26

В 23 В 31/04 с присоединением заявки ¹â€”

Государстееннь1й комитат

СССР по делам изебретен1й и аткрытий (23) Приоритет— (43) Опубликовано 15.08.76. Бюллетень ¹ 30 (45) Дата опубликования описания 12.12.78 (53) УДК 621.952.5 (088.8) (72) Автор изобретения

В. Н. Журавлев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МЕХАНИЗИРОВАННОГО

КРЕЛЛ ЕН ИЯ КОНЦЕВОГО ИНСТРУМЕНТА

Формула изобретения

Изобретение относится к области машиностроения, а именно к приспособлениям для механизированного 1крапления инструмента в шпинделе металлорежущего станка. 5

Известны устройства для механизированного крепления концевого инструмента в шпинделе металлорежущего станка, содержащие справку с фланцем и шпонки, взаимодействующие с пазами фланца и торца ш пннделя.

Цель изобретсния — сокращение времени сме:-1ы инструмента.

Прсдлагаемо" устройство отличается тем, что оно снаб?кено установленным íà 15 оправке:кольцом, в котором размещены шпонки, и фиксатором кольца. Причем фиксатор 1выполнен IB виде упругих 1пластин, одни концы которых 1взаимо действуют с торцом к.;льца, а другие жестко соединены 20 с опрагкой.

На ф11г. 1 изображе:1о предлагаем".å устройство, продо Iьный ра3рc3; на фиг.

2 — вид по стрел1ке Л на фи.. 1; 1а фиг.

3 — разрез Б — Б фпг. 1. 25

На опр" гке 1 у=тано"::е11о 1кольцо 2 с выступами 3 и зак»с,1лена пластинчатая пружина 4.

При усгап",Hêå с правки 1 в шпиндель 5 станка, оснаще ный механизмом б зажима, в хвостовик справки ввертывают шпильку с Т-образной головкой 7. Оправку вставляют в шпиндель таким образом, чтобы Т-:образная головка прошла в опверстие механизма зажима, затем поворачивают ОправKv со шпиль1кой на определенный угол и производят за Kv?1 оправк11 а U1nHHzeae 5 станка.

При этом пазы шпинделя и оправки должны совпадать. При подъеме кольца 2 выступы 3;входят в 1пазы фланца 8 оправки и шпинделя и кольцо фиксируется пластинчатой,пружиной 4.

Подобное выполнение устройства для механизированного крепления инструмента в,ш1пинделе металлорежущего станка позволит значительно сокр атить время, затрачиваемое на смену инструмента.

1. Устройс гво для механизированного крепления концевого инстр .мента 3 шпинделе металлорежущс-,о:ста;1с;а, содержащее опрагку = сланцем 11 гппо1 .кп, вза:1модсйствующие с пазами ф.1анца и торца шпинделя, отл и ч а ющ е е с я тем, что, с целью сокращен1.я времени смены инстру524620

Фиг. 2

Б-Б

Д иг. 1

Фиг 3

Составитель Г. Довнар

Техред Е. Митрофанова Корректор И. Симкина

Редактор Е. Месропова

Заказ 900/1503 Изд. № 333 Тираж 1136 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 5Ê-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» мента, оно сна бжено установленным на оправке кольцом, в котором размещены шпонки, и фиксатором кольца.

2. Устройство по п. 1, отлич ающеес я тем, что фиксатор выполнен в виде упругих пластин, одни концы которых взаимодействуют с торцом кольца, а другие жес.пко соединены с опраакой.
