Реферат



ОЛ ИКАНИЕ

ИЗОБРЕТЕН ИЯ

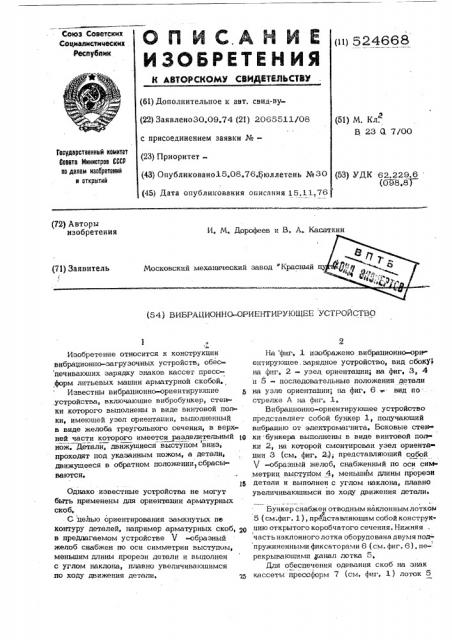

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 30,09.74 (2т) 2065511/08 с присоединением заявки №(23) ПриоритетСоюз Советских

Социалистических

Республик (»)524668 (51) M. Кл.

В 23 GL 7/00

Гасударственный комитет

Сонета Министров СССР по делам нзооретеннй н открытий (43) Опубликовано15.08.76.бюллетень №30 (53) УДК 62.229.6 (098.8) (45) Д 6f ата опубликования описания 15.11,7 (72) Авторы изобретения

И, N. Дорофеев и В, A. Касаткин

Московский механический завод "Крас (71) Заявитель

4 (54) ВИБРАЫИОНН О=ОРИ БНТИРУЮЩБЕ УСТРОЙСТВО а З

Изобретение относится к конструкции вибрационно-загрузочных устройств, обеспечиваюших зарядку знаков кассет прессформ литьевых машин арматурной скобой, Известны вибрационно-ориентируюшие .устройства, включаюшие вибробункер, стенки которого выполнены в виде винтовой пол:ки, имеюшей узел ориентации, выполненный в виде желоба треугольного сечения, в верхней части которого имеется разделительный ð нож. Детали, движущиеся выступом вниз, проходят под указанным ножом, а детали, движушееся в обратном положении,сбрасываются»

Однако известные устройства не могут быть применены для ориентации арматурных скоб, С целью ориентирования замкнутых пв контуру деталей, например арматурных скоб, рц в предлагаемом устройстве It -образный желоб снабжен по оси симметрии выступом, меньшим длины прорези детали и выполнен с углом наклона, плавно увеличивавшимся по ходу движения детали. Ж

На фиг, 1 изображено,вибрационно-ори ентируюшее зарядное устройство, вид сбоку на фнг. 2 — узел ориентации; иа фиг. 3, 4 и 5 - последовательные положения детали на узле ориентации; на фиг. 6 - вид по стрелке A на фиг. 1.

В и брационно-ориентируюшее устройство представляет собой бункер 1, получающий вибрацию от электромагнита. Боковые стен» ки бункера выполнены в виде винтовой пол ки 2, на которой смонтирован узел ориента« ции 3 (см, фиг, 2;); представляюший собой 1 -образный желоб, снабженный по оси симметрии выступом 4, меньшим длины прорези детали и выполнен с углом наклона, плавно увеличиваюшимся по ходу движения детали.

Бункер снабжен отводным наклонным лоткой

5 (см;фиг. 1 ), представляющим собой конструкцию открытого коробчатого сечения, Нижняя

l часть наклонного лотка оборудована двумя под- пружиненными фиксаторами 6 (см. фиг. 6), пе- рекрывающими канал лотка 5, Для обеспечения одевания скоб на знак кассеты прессформ 7 (см, фиг, 1) лоток 5

524668 в нижней части оборудован упругим элеменF.

rroM 8, фиксирующим деталь сверху.

В ибрационнс -ориентирующее устройство ботает .следующим образом, В бункер 1 асыпается некоторое количество арматурных скоб, Скобы под дейст вием вибрации по винтовой полке 2 движу ся к узлу ориентации 3, где начинают разворачиваться и, прорезью попадая на высту,,пы, обрабатывают его с двух сторон оконча- ip тельно ориентируются и становятся в требуемое положение. Далее скобы в ориентирован- ном положении продвигаются по винтовой пол ке 2 боковой стенки бункера 1 и, дойдя до отводного наклонного лотка 5; спускаются по нему. Подпружиненные боковые фиксаторы

6 центрируют скобу по центру ее прорези и одновременно удерживают скобу от выпадания."

Кассета йрессформы со знаками, проходя под лотком в направлении по стрелке Б (см. щ

O

l фиг. 1), через прорезь скобы каждым знаком захватывает очередную скобу. Упругий эле» мент 8, действуя на скобу сверху, досыпает ее на знак. Таким образом заряжается вся касс еж, Формула изобретения

Вибрационно-ориентирующее устройство, . содержащее бункер, на винтовой полке кото рого смонтирован узел ориентации деталей, выполненный в виде V -образного желоба, отличающийся тем, что, с целью ориентирования замкнутых по контуру деталей, например арма.урных скоб, У -обраэный желоб снабжен по оси симметрии высту» пом, меньшим длины прорези детали и выполнен с углом наклона, плавно увеличивающим- ся по ходу движения детали, 524668, иг 4

Составитель М.,Пуряев

Редактор Н, Аристова Техред М. Левицкая Корректор H. Бабурка

Заказ 5100/572 Тираж 1178 Пощшсное

ЦНИИПИ Государственного комитета Совета Министров СССР до делам изобретений и открытий

113035, Москва, Ж35, Раушская наб„д, 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
