Облучательное устройство для выращивания растений
Иллюстрации
Показать всеРеферат

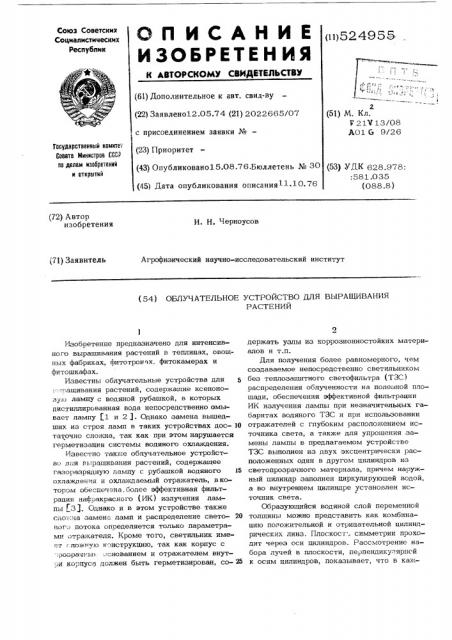

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (»)524955 (61) Дополнительное к авт. свид-ву (22) Заявлено12.05.74 (21) 2022665/07 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано15.08.76.Бюллетень № 30 (45) Дата опубликования описания11.10 76
2 (51) М. Кл.
F 21Ч 13/08
AO1 G 9/26
Гасударственный квинтет
Саватв Миннстрав СССР аа делам изааретений и аткрытнй (53) УДК 628.978.
:581.035 (088.8) (72) Автор изобретения
И. Н. Черноусов (71) Заявитель
Агрофизический научно-исследовательский институт (54) ОБЛУЧАТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ВЫРАЩИВАНИЯ
РАСТЕНИЙ
Изобретение предназначено для интенсивного выращивания растений в теплицах, овощных фабриках, фитотрончх. фитокамерах и фитошкафах.
Известны облучательные устройства для
::. -:ращивания растений, содер>кащие ксенонозу>о лампу с водяной рубашкой, в которых дистиллированная вода непосредственно омывает лампу 11 и 2 ). Однако замена вышедших из строя ламп в таких устройствах дос- 10 таточно сложна, так как при этом нарушается герметизация системы водяного охлаждения.
Известно такх:е облучательное устройство для выращивания растений, содержащее газоразрядную лампу с рубашкой водяного l5 охлаждения и охлаждаемый отражатель, вкотором обеспечена, более эффективная фильтрация инфракрасного (ИК) излучения лампы 3). Однако и в этом устройстве также сло :-:.на замена ламп и распределение свето- 20 ного потока опоеделяется только параметрами отражателя. Кроме того, светильник имеет -..по>иную к >нструкцию, так как корпус с .:розрачны> снованием и отражателем внути корпуса должен быть герметизирован, со- 25 держать узлы из коррозионностойких материалов и т.п.
Для получения более равномерного, чем создаваемое непосредственно светильником без теплозащитного светофильтра (T3C) распределения облученности на полезной плошади, обеспечения эффективной фильтрации
ИК излучения лампы при незначительных габаритах водяного ТЗС и при использовании отражателей с глубоким расположением источника света, а также для упрощения замены лампы в предлагаемом устройстве
ТЗС выполнен из двух эксцентрически расположенных один в другом цилиндров из светопрозрачного материала, причем наоужный цилиндр заполнен циркулирующей водой, а во внутреннем цилиндре установлен источник света.
Образующийся водяной слой переменной толщины можно представить как комбинацию положительной и отрицательной цилиндрических линз, Плоскост" симметрии проходит через оси цилиндров. Рассмотрение набора лучей в плоскости, пе>>пендику>тярнсй к осям цилиндров, показывает, что в ка>к524955 дой данной точке отражателя угол падения луча прн наличии ТЗС больше, чем без него, когда углы определяются источником света, расположенным в фокусе параболы.
Это и приводит к изменению индикатрисы исходного светильника и, соответственно, к перераспределению облученности на плоскости, сопровождающемуся ослаблением облученности непосредственно под лампой и увеличением ее на периферии. 30
Указанное перераспределение облученности усиливается также за счет положительного в этом случае влияния значительных аберраций рассмотренной системы. Кроме того, поверхности цилиндров Т3С способствуют рассеянию света. При этом границы свет-тень на облучаемой плоскости при использовании ТЗС и без него совпадают.
Эффективная фильтрация ИК излучения свя-20 зана с тем, что лучи, направленные вниз, к срезу отражателя, проходят через толстый слой воды, а направленные вверх, пройдя через тонкий слой воды, отражаются и в ос- 25 новном вторично проходят через водяной слой.
На фиг. 1 показано описываемое устройство, продольный разрез, на фиг. 2— разрез по А-А на фиг, 1; на фиг. 3 — вы- 30 винчивающийся съемный контакт.
Герметичный цилиндрический теплозащитный светофильтр 1 изготовлен целиком из стекла и состоит из внешнего 2 и внутреннего 3 цилиндров, Е1илиндры 2 и 3 располо- 35 гиены один отно тельно другогс = заданным экспеп-: нс;;тето:л C. ТЗС 1 заполнгн и с-.: .чкой водой, образующей водяной слой -1, охватывающий лампу 5. Лампа закреплена в токоподводящих патронах 6 и 7 40 с пружинящим контактом и отделена от поверхности внутреннего цилиндра 3 Т3С 1 воздушным промежутком. Полость между лампой 5 и цилиндром 3 открыта с обеих сторон, что способствует ее вентиляции и препятствует перегреву лампы.
Параболический отражатель 8, изготовленный из альзакалюмнния и обладающий диффузным отражением, закреплен винтами 9 на рамке 10.
Стеклянные штуцеры 1 1 ТЗС 1 с достаточной жесткостью соединены с латунным (или винипластовым) патрубком 12 при помощи резиновой муфты 13, уплотненной хомутиками 14.
Патрубки 12 зажимают во втулках 15 винтамп 16. Таким образом фиксиоуют требуеглое положение Т3С 1 относительно лампы 5 по вертикали. Перемещение ТЗС 1 по горизонтали производится вместе со втулка- 00 ми 15 по плоскости рамки 10. Втулки фиксируют в необходимом положении на рамке 10 при помощи накладки 17 и винтов 18. В результате обеспечивается юстировка ТЗС 1 относительно лампы 5 по пяти осям. Положение лампы 5 относительно отражателя 8 задается жестко. К патрубку 12 через прокладку 19 при помощи накидной гайки 20 присоединен штуцер 21, соединенный с подводящим воду шлангом 22. Указанное соединение позволяет упростить операцию замены одного Т3С 1 другим, например с другим диаметром цилиндра 2 и эксцентриситетом и, следовательно, с другим соЬтношением энергии в видимой и ИК областях спектра.
Дистиллированную воду используют по замкнутому циклу. Для ее охлаждения применяот теплообменник.
Держатель 23 с зажимным винтом 24 предназначен для закрепления всего устройства на несущей раме в облучательном блоке.
Чтобы замена ламп 5 при наличии ТЗС 1 была максимально упрощена, один из контактов должен быть съемным. Для этого патрон 7 закреплен на планке 25, шарнирно связанной с рамкой 10 при помощи оси 26.
Фиксация планки 25 в рабочем положении производится при помощи "барашка" 27, При отведении планки 25 с патроном 7 лампа 5 вводится в боковой люк 28 отражателя 8 и затем фиксируется в рабочем положении.
Съемный контакт может быть выполнен также вывинчиваюшимся (см. фиг. 3). Планка 29 жестко связана с рамкой 10. На планке 29 закреплена изолирующая прокладка 30, например, из асбоцемента. На последней расположена направляющая втулка 31 с внутренней резьбой и токоподводом. Съемный контакт 32 перемешается во втулке 31.
Его положение фиксируется контргайкой ЗЗ.
Втулка 34, фиксируемая контргайкой 35, служит для более жесткого закрепления лампы в рабочем положении.
Лампа 5 вводится через втулку 31 и боковой люк 28, который освобождается при вывинчивании контакта 32, Из облучательных устройств, аналогичных рассмотренному, могут быть набраны блоки для облучения заданной площади. При этом неравномерность облученности не превышает М 1 0" .
Конструкция предлагаемого устройства весьма проста, Вода циркулиру: только в пределах стеклянного светоф. : . Охлаждение корпуса не требуется. П этогл обеспечивается достаточная степень фильтрации
ИК излучения лампы.
524955
Уиг. /
При замене лампы не нарушается герметичность системы водяного охлаждения. Использование съемного контактного устройства максимально упрощает замену ламп.
Формула изобретения
Облучательное устройство для выращивания растений, содержащее источник света, отражатель и герметичный теплозащитный светофильтр с циркулирующей водой, о т— л и ч а ю щ е е с я тем, что, с целью увеличения равномерности облучения растений, теплозащитный светофильтр выполнен из двух эксцентрически оасположенных один в другом цилиндров из светопрозрачного материала, причем наружный цилиндр заполне» циркулирующей водой, а во внутреннем цилиндре установлен источник света.
Источники информации, принятые во внимание при экспертизе:
1. В. М. Леман "Культура растений при
1О электрическом свете" изд. "Колос", М., 1971.
2. Патент США ¹ 3366815, кл. 31332.
3. Авт.св. ¹ 234036, кл. А 01 Ст 9/26.
1Ð U
Фиа/ фиг. 3
