Устройство для контроля пламени

Устройство для контроля пламени

Иллюстрации

Показать все

Реферат

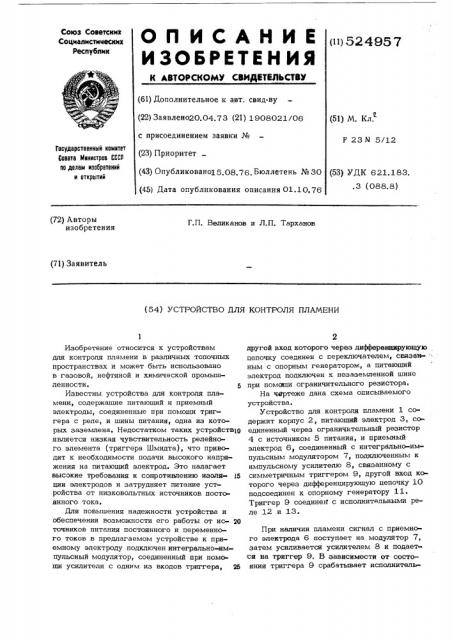

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советский

Социалистимеских

Республик (11) 524957 (61) Дополнительное к авт, свид-ву (22) Заявлено20.04.73 (21) 1908021/06 с присоединением заявки № (23) Приоритет (43) Опубликовано15.08.76. Бюллетень № 30 (45) Дата опубликования описания 01.10.76 (51) М. Кл.

Р 23 Й 5/12

Государственный комитет

Совета Министров СССР по делам изооретеннй и открытий (53) УДК 621.183. .3 (088.8) (72) Авторы изобретения

Г.П. Великанов и Л.П. Тарханов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПЛАМЕНИ

Изобретение относится к устройствам для контроля пламени в различных топочных пространствах и может быть использовано в газовой, нефтяной и химической промышленности. 5

Известны устройства для контроля пламени, содержащие питающий и приемный электроды, соединенные при полунощи триггера с репе, и шины питания, одна из которых заземлена. Недостатком таких устройств1О является низкая чувствительность релейного элемента (триггера Шмидта), что приводит к необходимости подачи высокого напряжения на питающий электрод. Это налагает высокие требования к сопротивлению изоля- l5 ции электродов и затрудняет питание устройства от низковольтных источников постоянного тока.

Для повышения надежности устройства и обеспечения возможности его работы от ис- 20 точников питания постоянного и переменного токов в предлагаемом устройстве к приемному электроду подключен интегрально-импульсный модулятор, соединенный при помощи усилителя с одним из входов триггера, 25

2 другой вход которого через дифференнирующую цепочку соединен с переключателем, связанным с опорным генератором, а питающий электрод подключен к незаземленной шине при помощи ограничительного резистора, На чертеже дана схема описываемого устройства.

Устройство для контроля пламени 1 сс держит корпус 2, питающий электрод 3, соединенный через ограничительный резистор

4 с источником 5 питания, и приемный электрод 6 соединенный с интегрально-имJ пульсным модулятором 7, подключенным к импульсному усилителю 8, связаннолту с симметричным триггером 9, другой вход которого через дифференцирующую цепочку 10 подсоединен к опорному генератору 11.

Триггер 9 соединен с исполнительными реле 12 и 13.

При наличии пламени сигнал с приемного электрода 6 поступает на модулятор 7, затем усиливается усилителем 8 и подается на триггер 9. В зависимости от состояния триггера 9 срабатывает исполнителт

524957

Г

Составитель Э. Клыгуль

РедакторА. ПейсочеикоТехред М. Ликович Корректор А. дакида

3 аказ 5039 Изд. М578 Тираж 690 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам иэобретений и открытий

Москва, 113035, Раушская наб., 4/5

Филиал ПЛП "Патент, г. Ужгород, ул. Проектная, 4 ное реле 12 или 13, выдавая сигналы ыо внешнюю схему. формула изобретения

Устройство для контроля пламени, содержащее питающий и приемный электроды, соединенные при помощи триггера с реле, и шины питания, одна из которых заземлена, отличающееся тем,что,сцелью повышения надежности и обеспвчения

4 возможности работы от источников питания постоянного и переменного токов, к прием» ному электроду подключен интегрально-импульсный модулятор, соединенный при помо» щи усилителя с одним из входов триггера, другой вход которого через дифференцирующую цепочку соединен с переключателем, связанным с опорным генератором, а питающий электрод подключен к незаземленной шине при помощи ограничительного резистора а
