Реферат

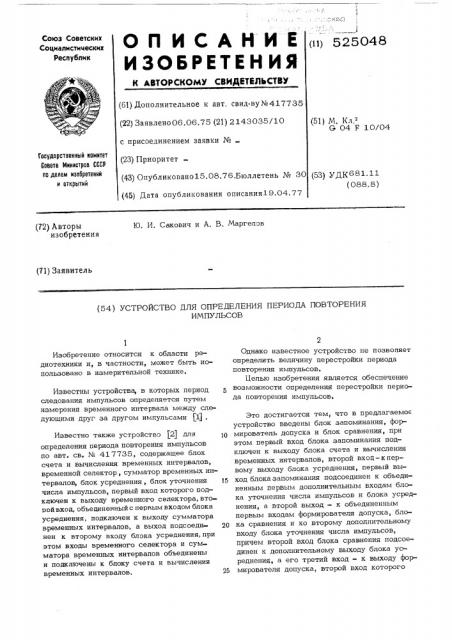

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву№417735 (22) Заявлено 06,06.75 (21) 2143035/10 с присоединением заявки № (23) Приоритет

Союз Советских

Социалистических

Республик (11) 525048 (51) N. Ka e

G 04 Р 10/04

Государствеииый комитет

Совета Мииистров СССР оо делам иеооретеиий и открытий (43) Опубликовано15.08.76,Бюллетень № 30 (53) уд1 681.11 (088. 8) (45) Дата опубликования описания19,04.77

Ю. И. Сакович и А. В. Маргелэв (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЕРИОДА ПОВТОРЕНИЯ

ИМПУЛЬСОВ

Известны устройства, в которых период следования импульсов определяется путем измерения временного интервала между сл дующими друг за другом импульсами (lj .

Это достигается тем, что в предлагаемое устройство введены блок запоминания, форта мирователь допуска и блок сравнения, при этом первый вход блока запоминания подключен к выходу блока счета и вычисления временных интервалов, второй вход-кпервому выходу блока усреднения, первый выход блоказапоминания подсоединен к объединенным первым дополнительным входам блока уточнения числа импульсов и блока усреднения, а второй выход — к объединенным первым входам формирователя допуска, бло20 ка сравнения и ко второму дополнительному входу блока уточнения числа импульсов, причем второй вход блока сравнения подсоединен к дополнительному выходу блока усреднения, а его третий вход - к выходу фор25 мирователя допуска, второй вход которого

Изобретение относится к области радиотехники и, в частности, может быть использовано в измерительной технике.

Известно также устройство (2) для определения периода повторения импульсов по авт. св. ¹ 417735, содержащее блок счета и вычисления временных интервалов, временной селектор, сумматор временных интервалов, блок усреднения, блок уточнения числа импульсов, первый вход которого подключен к выходу временного селектора, второй вход, объединенный с первым входом блока усреднения, подключен к выходу сумматора временных интервалов, а выход подсоединен к второму входу блока усреднения, при этом входы временного селектора и сумматора временных интервалов объединены и подключены к блоку счета и вычисления временных интервалов.

Однако известное устройство не позволяет определить величину перестройки периода повторения импульсов.

Целью изобретения является обеспечение возможности определения перестройки периода повторения импульсов.

525048 подключен к выходу блока уточнения числа импульсов, На чертеже представлена схема описываемого устройства, содержащего блок 1 счета и вычисления временных интервалов, б временной селектор 2, сумматор 3 временных интервалов, блок 4 уточнения числа импульсов, блок усреднения 5, блок запоминания 6 временных интервалов и определенного по пачке периода повторения, формиро- 10 ватель допуска 7, блок сравнения 8.

Коды времени приема пачки входных импульсов последовательно поступают в блок

1, где производится определение временных интервалов между каждыми соседними при- 15 нятыми импульсами пачки, В общем случае пачка может состоять из ц, импульсов. Во временном селекторе 2 осуществляется последовательный анализ каждого временного интервала между импульсами и запоминаеч ся минимальный из этих интервалов (a+ н), который рассматривается в качестве первой оценки периода повторения импульсов.

Сумматор 3 производит последовательное суммирование временных интервалов, После приема пачки из и импульсов в сумматоре хранится код промежутка времени между

1-ым и и -ым импульсами (Lt < ) . Коды

I временных интервалов поступают также на первый вход блока запоминания 6, где осуществляется их хранение до окончания процесса определения периода повторения. Далеев блоке уточнения числа импульсов производится деление интервала ь, на значение первей оценки периода повторения ь щ„.

Полученный результат округляется блоком

4 до ближайшего целого и представляет собой величину k -1, где Q — число импульсов в исходной импульсной последовательности.

Код величины К -1 поступает на второй вход блока усреднения 5, где происходит определение периода повторения импульсов пачки делением временного интервала между первым и последним импульсами пачки а „на величину М -1. Код периода

l повторения Т поступает на второй вход блока запоминания 6 и хранится íà специаль ном регистре. По сигналу записи кода Т через первый выход блока запоминания 6 последовательно выдаются коды временных интервалов в блоки уточнения 4 и усреднения

5. Синхронно с выдачей кода очередного временного интервала через второй выход блока запоминания 6 на первые входы формирователя допуска 7, блока сравнения 8 и четвертый вход блока 4 уточнения числа импульсов поступает код периода повторения, В блоке уточнения производится деление 6> очередного временного интервала между двумя соседними импульсами пачки Ь1 - на определенный по пачке период повторения 7

Округленный до ближайшего целого результат представляет собой величину „-- 1, где %„.— число импульсов исходной последовательности, находящееся в пределах рассматриваемого временного интервала, включая его границы.

Код величины k„ -1 поступает на объединенные вторые входы формирователя допуска 7 и блока усреднения 5. В блоке усреднения 5 осуществляется определение оценки периода повторения интервалаЬ1. делением величины обрабатываемого временного интервала 4+< на величинуЪ, -1, представляющую собой уточненное число импульсов этого интервала с учетом возможьФ.. ного пропадания. Код оценки

1 1, 1

1 через второй выход блока усреднения 5 подается на второй вход блока сравнения 8.

В формирователе допуска 7 производи ся определение величины кода допуска по значениям кодов величин k — 1 и T поступивших из блока уточнения 4 и блока запоминания 6, Сформированный код допуска поступает на третий вход блока сравнения 8, где в случае превышения разности

7- 7, величины допуска для любого временного интервала пачки формируется си нал налиЧия перестройки периода повторения импульсов.

Таким образом, после приема пачки импу-льсов в условиях возможных пропусков и ошибок измерения времени прихода импульсов с первого выхода блока усреднения 5 выдается код периода повторения импульсов, а с выхода блока сравнения 8 при приеме импульсов с вобуляцией периода повторения выдается сигнал перестройки периода повторения.

Формула изобретения

Устройство для определения периода повторения импульсов по авт. св. № 41773! о т л и ч а ю ш е е с я тем,что,сцелью обеспечения воэможности определения перестройки периода повторения импульсов, в него введены блок запоминания, формирователь допуска и блок сравнения, при этом первый вход блока запоминания подключен к выходу блока счета и вычисления временных интервалов, второй вход — к первому выходу блока усреднения, первый выход блока запоминания подсоединен к объединенным

525048

Составитель В. Митряев

Редактор С. Хейфиц Техред М. Левицкая Корректор Т. Кравченко

Заказ 5035/597 Тираж 575 П одписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент, r. Ужгород, ул. Проектная, 4 первым дополнительным входам блока уточнения числа импульсов и блока усреднения, а второй выход - к объединенным первым входам формирователя допуска, блока сравнения и ко второму дополнительному входу блока уточнения числа импульсов, причем второй вход блока сравнения подсоединен к дополнительному выходу блока усреднения, а его третий вход - к выходу формирователя допуска, второй вход которого подключен к выходу блока уточнения числа импульсов.

Источники информации, принятые во внимание при экспертизе:

5 1. Гитис Э. И. Преобразователи информации для электронных цифровых вычислительных устройств, "Энергия", М., 1970 стр. 208.

2. Авт. св. СССР % 417735, М. кл.

10 GO1 R 23/00, 1971,
