Многоканальный стабилизированный выпрямитель
Патент 525211
Авторы
Многоканальный стабилизированный выпрямитель
Иллюстрации
Реферат

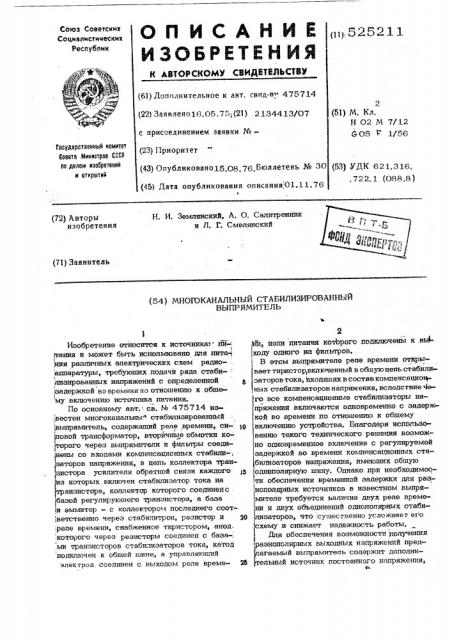

О П И С А Н И Е
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДИПДЬСТВУ (61) Дополнительное к авт. свнд-е> 475714 (22) Заявлено16,05.75,(21) 2134413/07 с присоединением заявки №(23) Приоритет (43) Опубликовано15.06.76 Бюллетень № 3О
2 (51) М. Кл.
Н 02 М 7/12
О 05 и 1/56
Государстеенный иомитет
Сонета Иинистроа СССР но делам изооретений и открытий (53) УДК 621.316, 722 3 (OAR 8) (45) Дата опубликования описания:01.11.76
Н. И. Землянский, А. О, Салитренник и Л, Г. Смелянский (72) Авторы изобретения (71) Заявитель (54) МНОГОКАНАЛЬНЫЙ СТАБИЛИЗИРОВАННЫЙ
ВЫПРЯМИТЕЛЬ
Изобретение относится к источникаг nu- :
i тания и может быть использовано для пита
1 ,:ния различных электрических схем радио аппаратуры, требующих подачи ряда стаби-
I дизированных напряжений с определенной
I аадержкой во времени по отношению к общему включению источника питания.
По основному авт, св. ¹ 475714 из,вестен многоканальны." стабилизированный, выпрямитель, содержащий реле времени, си- щ
Р овой трансформатор, вторичные обмотки ко торого через выпрямители и филеры соеди! нены со входами компенсационных стабили-, заторов напряжения, в цепь коллектора тран° ° аистора усилителя обратной связи каждого д з которых включен стабилизатор тока на анаисторе, коллектор которого соединен с базой регулирующего транзистора, а база и эммитер — с коллектором последнего соот ветственно через стабилитрон, резистор и у)
:реле времени, снабженное тиристором, анод. которого через резисторы соединен с база-, ми транзисторов стабилизаторов тока, катод подключен к обшей шине, а управляюший электрод. соединен с выходом реле време- 2б
2, цепи питания котЬрого подключены к вы)ходу одного из филеров, В этом выпрямителе реле времени открывает тиристор,включенный в обшую цепь стабилизаторов тока, входящих в состав компенсациот»ных стабилизаторов напряжения, вследствие Чего все компенсационные стабилизаторы напряжения включаются одновременно с задержкой во времени по отношению к обшему включению устройства, Благодаря использованию такого технического решения воаможно одновременное включение с регулируемой задержкой во времени компенсационных стабилизаторов напряжения, имеющих обшуто однаполярную шину, Однако при необходимости обеспечения временной задержки для раз нополярных источников в .известном выпрямителе требуется наличие двух реле времени и двух о&ьединений однополярных стабилизаторов, что::существенно усложняет el.î схему и снижает надежность работы. ,Пля обеспечения возможности получения азнополярных выходных напряжений предагаемый выпрямитель содержит дополнильный источник постоянного напряжения, 5252 1 уыполнетпкый, например, в виде выпрямит -i
1 .пя с фильтром, положительнъф полюс кото-. рого через резисторы подключен K эммнте- рам транзисторов стабилизаторов тока н че-, I, реэ стабилитрон и резистор, общие для всех 5 стабилизаторов тока, - к аноду тиристора, а отрицательный nomoc соединен с катодом
1 гнристора, На фиг. 1 изображена функциональная .хема описываемого выпрямителя; на фиг,2- )9 его принципиальная схема.
Устройство содержит силовой трансформатор 1, выпрямители 2,- 5, филеры 6О, реле 10 времени, коммутирующий эле мент 11, стабилизаторы 12 и 13 тока," 7е-, >> гулнрующие элементы 14 и 15, усилите-, ли 16 и 17 постоянного тока со схемой сравнения, нагрузки 18 - 20;, резисторы 21 и 22 и транзисторы 23 и 24 стабилизато-, ров тока, стабилйтрон,: 25 и резистор 26 ® общие для всех стабилизаторов тока.
Выпрямитель работает следующим образом.
При включении напряжения питающей се-,, ти нагрузка 20 сразу же оказывается под- ключенной к силовой цепи, Коммутирующий элемент 11 (тиристор) находитя в закрытом состоянии, так как на его управляющий, электрод импульс с реле 10 време пт не по- дается. Напряжение питания не поступает на стабилизаторы 12 и 13 тока из-еа отсутствия связи с общей шиной, вследствие чего регулирующие элементы 14 и 15 компенсационных стабилизаторов напряжения также находится в закрытом состоянии и
35 нагрузки 18 и 19 отключены от силовых:, цепей.
Через промежуток времени, определяемый частотой релаксационного генератора, по схеме которого собрано реле 10 времени, появляется имтульс на управляющем электроде коммутирующего элемента - тиристора 11, тиристор открывается и входные напряжения подаются на стабилизаторы
12 и ) 3 тока, которые включаютси. Регулирукяпие элементы 14 и .15 открываютсн. н на нагрузках 18 и 19 появляются стабилизированные напряжения.
Благодаря применению в предложенном выпрямителе дополнительного источника по-. стоянного напряжения, выполненного в виде выпрямителя 2 с филытром 7, положительная шина которого через резисторы 21 и
22 соединена с эмиттерами транзисторов 23 и 24 стабилизаторов 12 и 13 тока и че рез стабилизатор 25 и резистор 26, общие для всех стабилизаторов тока, подключена к аноду тиристора 11, а отрицательная ши на подсоединена к кдтоду тиристора 11, обеспечивается возможность получения временной задержки как однополярных, так и разнополярных стабилизированных источников напряжении, т.е. расширяются функциональные возможности многоканального ста- билизированного выпрямителя. Кроме того, использование стабилитрона. 25 и резистора 26, общих для нескольких стабилизаторов тока, позволяет. упростить схему и повысить надежность работы выпрямителя.
Формула изобр етения
Многоканальный стабнлизаторный выпрямитель по авт. св. ¹ 475714, о т л ич а ю шийся тем, что, с целью рас1 нирения функциональных возможностей выпрямителя путем обеспечения возможности получения разнополярных выходных напряжений, он снабжен дополнительным источником постош ного напряжения, выполненным, например, в виде выпрямителя с фильтром, положительный полюс которого через резисторы подключен к амиттерам транзисторов ста-.
„билиза ro ров тока. и через с таби ли трон н ре
:зистор, общие для всех стабилизаторов ток
1 - к аноду гиристора, а отрипател ный пою . люс соединен с катодом тирнстора.
