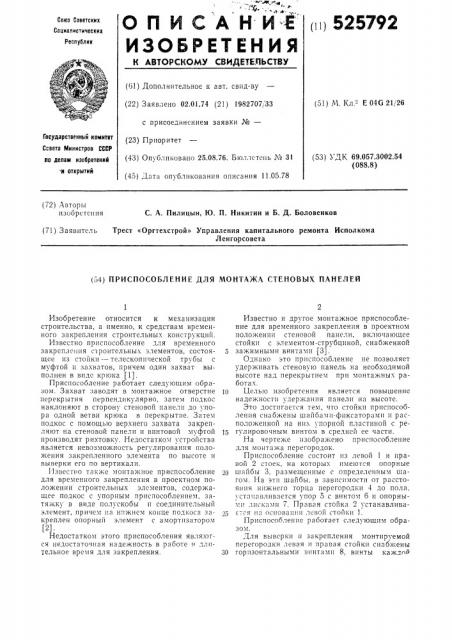

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (ti) 525792

Союз Свветскик

Ссциалнстических

Республик

К АВТОРСКОМУ СВИДЕТЕ,ПЬСЕВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.01.74 (21) 1982707, 33 (51) М. Кл.- "Е 04 G 21, 26 с присоед1нением заявки №вЂ”

Государственнмк комитет

Ссвета Министров СССР оо делам изобретений н открытий (23) Приоритет (43) Опубликовано 25.08.76. Бюллетень № 31 (45) 3,ата опубликования описания 11.05.78 (53) 3 ДК 69.057.3002.54 (088.8) (72) Авторы изобретения

С. А. Пилицын, Ю. П. Никитин и Б. Д. Боловенков (71) Заявитель Трест «Оргтехстрой» Управления капитального ремонта Исполкома

Ленгорсовета (54) ПРИСПОСОБЛЕНИЕ ДЛЯ МОНТАЖА СТЕНОВЫХ ПАНЕЛЕЙ

Изобретение относится к механизации строительства, а именно, к средствам временного закрепления строительных конструкций.

Известно приспособление для времеHного закрепления с1роительных элементов, состоящее из стойки — телескопической трубы с муфтой и захватов, причем один захват выполнен в впдс крюка (1).

Приспособление работает следующим образом. Захват заводят в монтажное отверстие перекрытия перпендикулярно, затем подкос наклоняют в сторону стеновой панели до упора одной ветви крюка в перекрытие. Затем подкос с помощью верхнего захвата закрепляют на стеновой панели и винтовой муфтой производят рихтовку. Недостатком устройства является невозможность регулирования положения закрепленного элемента по высоте и выверки его по вертикали.

Известно также монтажное приспособление для временного закрепления в проектном положении строительных элементов, содержащее подкос с упорным приспособлением, затяжку в виде полускобы и соединительный элемент, причем па нижнем конце подкоса закреплен опорный элемент с амортизатором (2).

Недостатком этого приспособления являются недостаточная надежность в работе и длительное время для закрепления.

Известно и другое монтажное приспособление для временного закрепления в проектном положении стеновой панели, включающее стойки с элементом-струбциной, снабженной зажимными винтами (3).

Однако это приспособление не позволяет удерживать стеновую панель на необходимой высоте над перекрытием прп монтажных работа v.

1р Целью изобретения является повышение надежности удержания панели на высоте.

Это достигается тем, что стойки приспособления снабжены шайбами-фиксаторами и расположенной на них упорной пластиной с ре15 гулировочным винтом в средней ее части.

На чертеже изображено приспособление для монтажа перегородок.

Приспособление состоит из левой 1 и правой 2 стоек, на которых имеются опорные

20 шайбы 3, размещенные с определенным шагом. На эти шайбы, в зависимости от расстояния нижнего торца перегородки 4 до пола, уста .авливается упор 5 с винтом 6 и опорными дисками 7. Правая стойка 2 устанавлива25 ется нз основании левой стойки 1.

Приспособление работает следующим образом.

Для вывсрки и закрепления монтируемой перегородки левая и правая стойки снабжены

Зр горизонтальными винтами 8, винты каждой

525792

Составитель Л, Яночкина

Редактор А. Морозова Техред О, Москвитина Корректоры: Т. Добровольская и Л. Денискина

Подписное

Тираж 882

Изд. M 307

Заказ 905/18

Типография, пр. Сапунова, 2 из стоек могут быть попарно соединены инвентарными досками 9.

Для монтажа одной перегородки применяют два приспособления. Стойки 1 и 2 в собранном положении и с отвинченными горизонтальными винтами 8 закрепляются в месте установки перегородки 4. Башенным краном перегородка устанавливается в проектное положение. Под нижнюю торцовую плоскость перегородки 4, поддерживаемой в нужном положении башенным краном, устанавливаются опорные шайбы 3, упор 5, подвинчивается винт 6 до соприкосновения опорного диска 7 с нижней торцовой плоскостью перегородки, поджимаются горизонтальные винты 8. После поджатия перегородки к верхнему перекрытию винтом 6 и ее выверки в вертикальной плоскости винтами 8, перегородка крепится закрепами, а приспособление демонтируется.

Изобретение позволяет сократить машинное время крана и повысить безопасность монт. работ.

Формула изобретения

5 Приспособление для монтажа стеновых панелей, включающее стойки с зажимными винтами, о т л и ч а ю ще е с я тем, что, с целью повышения надежности удержания панели иа высоте, стоики снабжены шайбами-фиксато10 рами и расположенной на иих упорной пластиной с регулировочным винтом в средней ее части.

Источники информации, принятые во внимание при экспертизе

15 1. Авторское свидетельство Ха 187279, М. кл. Е 04G 21/26 от 10.09.65.

2, Авторское свидетельство ¹ 209693, М. кл. Е 04G 21/26 от 07.10.66.

3. Авторское свидетельство № 197926, 20 М. кл. Е 04G 21/26 от 28.04.65.
