Фотополимеризующаяся полиуретановая композиция

Фотополимеризующаяся полиуретановая композиция

Иллюстрации

Показать все

Реферат

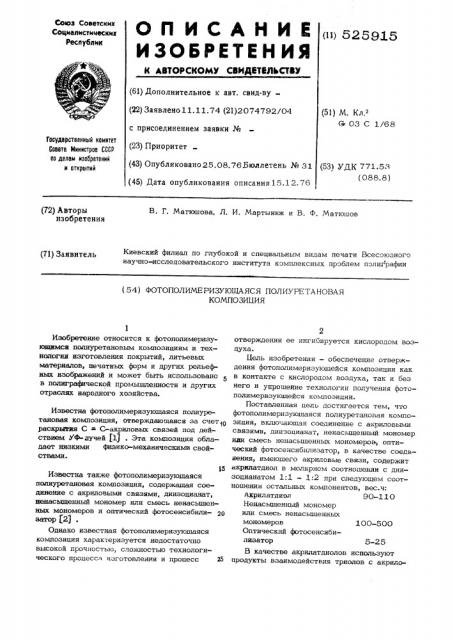

ОП ИСАНИИ

И ЗОБ РЕТЕ H H$I

К АВТОРСКОМУ СВИДИТЮЛЬСТВУ

Союз Советских

Социалистических

Ресйублик (») 52593.5 (61) Дополнительное к авт. свид-ву (22) Заявлено 11. 11. 74 (21) 2074792/04 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.08.763юллетень № 31 (45) Дата опубликования опнсания15.12.76 (51) M. Кл.

C ОЗ С 1/68

Государственный комитет

Совета Министров СССР па делан изобретений н открытий (53l УДК 771.5З (088. 8) B. Г. Магюшова, Л. И. Мартынюк и B. Ф. Матюшов (72) Авторы изобретения

Киевский филиал по глубокой и специальным видам печати Всесоюзного научно-исследовательского института комплексных проблем полиграфии (71) Заявитель (54) ФОТОПОЛИМЕРИЗУЮЩАЯСЯ ПОЛИУРЕТАНОВАЯ

КОМПОЗИЦИЯ

1 00-500

Изобретение относится к фотополимеризукнцимся полиуретановым композициям и технологии изготовления покрытий, литьевых материалов, печатных форм и других рельефных изображений и может быть использовано в полиграфической промышленности и других отраслях народного хозяйства.

Известна фотополимеризующаяся полиуретановая композиция, отверждающаяся за cseTgp раскрытия С = С-акриловых связей под действием УФлучей (1) . Эта композиция обладает низкими физикс -механическими свойствами.

j5

Известна также фотополимеризующаяся полиуретановая композиция, содержащая соединение с акриловыми связями, диизоцианат, ненасьнценный мономер или смесь ненасыщенных мономеров и оптический фотосенсибилиаатор 21 .

Однако известная фотополимеризующаяся композиция характеризуется недостаточно высокой прочностью, сложностью технологического процесса изготовления и процесс Ж

2 отверждения ее ингибируется кислородом воздуха.

Цель изобретения — обеспечение отверждения фотополимеризующейся композиции как в контакте с кислородом воздуха, так и без него и упрощение технологии получения фотополимеризующейся композиции.

Поставленная цель достигается тем, что фотополимеризующаяся полиуретановая композиция, включающая соединение с акриловыми связями, диизоцианат, ненасыщенный мономер иди смесь ненасьпденных мономеров; оптический фотосенсибилизатор, в качестве соединения, имеющего акриловые связи, содержит акрилатдиол в молярном соотношении с диизоцианатом 1:1 — 1:2 при следующем соотношении остальных компонентов, вес.ч:

Акрилатдиол 90-1 1 0

Ненасыщенный мономер или смесь ненасыщенных мономеров

Оптический фотосенсибилизатор 5-25

В качестве акрилатдиолов используют продукты взаимодействия триолов с акрило525Я,5

>та р — г" ц

jJt!Ho(I бс:>т()сит(я 1tol«!>lelц(1аг-.о 01:.е(ь тт((агг(я>1ь >5 116 ПЕРЕ. 1Е(ЯИВЯ)ат ДО ПОЛУ13.>ИИЯ ГОЛ:01 е.::,01 O раствора . Вь>100)к;;.:>яют с!.:Ось в .;: >eiци0

1 (ас Jlp)! 0;,(Ватной температуре и зател(ОТЛН)аа)-Рт !!Н СТЕК-!ЯН11.110 Под)-0;;(Ку а QI;(у>1аЮт ЛаМПОй ГР>(.-2. ПопгУЧЯЮт 1)ОКРЬ.тг е С

;т() QTHQCH тЕЛ),)т(ай:1 с:Е;-»;-,, r y » 0 >О

fI p "„3 лл (1 р 5 „4 от> 1>;0.111> лер(гзу;с>ттту)(СЯ ПОЛИУРЕТЯНОВУ:0 КОЛО(ОЗЦЦИЮ ПО;.-(ЧЯЮт> совмеп(ая 1(>2 г (0,0107 .лель) макро,>ииЗод)(аиа Гс . !. (.. 1 т аlСт= HOJ О ".г >11 а 1!r!H!>io> >О 3

2 Г (0„00 38 .;.Q lb) J;poHót(TQ t-,; o)J..IQJQ>!СТ-ЯЯ Г.—,>тПЕР)(т1(> Г. ЯКа>)ЬJQÇOÉ К)1С(1((>т(й 1(O(, В 1>РимеРО 3> 4,2, ; (Т> >11. - Зт:1„. .. г акР) Я> н>(Я 1 " >- -11(РИ>)г)ва> кцс- г;гт-,:

0>2, 345 1 Опт»чес:1(>о> 0 60! Qcс:..::- (б»,;ц>зг>10 -б(ра -. мстипов-;i Q (i-. i.->р(1 б:1н.((о;ш(1, .;>(„у;гт1(-.

Ва)Н КИС:.1:.::;: .. . . »ОИ.> :t>I>,:!Hj.", (!КИЗО— ниаанат пре.)с;::. 1>,;:;. > собой мономер)(ые ароМатИЧЕСКИЕ ИЛ)3 ЯЛИ(3>ЯТИ>1ЕСК13Е ДИИЗОНИЯНЯТЬ1 формулы Q(,,J(MC() или продукты )с(взаимодействия с. диолами, гщц)оксилсоде)1)11апуми 5

ПРОСТ>.(МИ ИЛИ СЛО)КНЫМИ 31ЛИГОЭфярЯМИ ЛИНЕЙной или Разветпле)п)ой СТРУктУРы. Р, ка

,стве ненасы)денного мономера прил(еняют мономеры акрилового или винилового ряда.

Для получения рельефньть(изделий с высокой разре111аюн1ей сх1особность10 использу10т смесь ненасищо)(ных мономеров. KHJ(оптический фотосенсибилизатОр примонЯют бензОин или его прои()водные, бензофенон, антракинон и

Твида 15

П р и м e p, 1. Фотополиллеризующуюся

ПСтл>3 р» 1 ат1Сгг> > 10 N,OÌÏO ÇJIJ>trIÞ ЦО 1p >JHJOT, С.ОВМЕ»н*,яя 1(o,8 г (0.01((3 моль) макродиизопианата, пс>)1у 1енного ня ос)п)ве Олигодиатиленгли-> хоа>1ьа>д)>пи))гата, содеР 3(ашег0 3, ) го Г)3д>10ксильных г()>-лп, и смесь и Зол)еров 2 4 и

61 0111гн.:>ЕНДИИЗ01>иапата В С(>0ТН 011>ЕН)1И

65, 35> со(1ер)кап1ег(7,5 % изодианатн1 тк групп, 1)5 г (0,074 моль) продукта переетерификании метилметякрилата и триметиЛОЛПРС>г(ЯНЯ„СОг;ЕР),(с HHQ ГИДРОКСУ(11Ь1113Х ГРУПП

1 О,в Ъ. К ПИ1ус(ЕН)30й СЛ(С)СИ дтабаВЛ)1)ОТ

3,76 Г тРИ-(ОКО)3ЭТИЛЕ);)- > ) Lg -..1ИМЕтс)КРИлата (ТГМ-3) и 0)22 г опти)еского фэтосенсибили заторабензоина, ПОлученнуlo мес -» тшательно перел(е)>п)веют щи(комнатной темПЕРЯтУРЕ, ОтЛИВЯЮТ На СТЕ1(ПЯННУ)О >ЧЛЯСТННУ;

ВЫДЕР)3(1>.В>ЮТ .. ЦЯС ПРН Ко()нотной тЕЛ(ПЕРЯ— туре а затем Q",-JIJótlë(ë люмпнес.центпыми лампа.и в течение 0 мин на рассто)п(ии

1 0 cJ>,f (J r поверхнос1 и плен)си, Дол, атак)т бездефектное I лянцевое !JQHI)b!Tile хогс>11(им г>са)(opo J ис))(1,(,л (>легкгълт и 0 1 нс rt(1 "1,итг> тв(1рдОс (ч 10 0,21 в(1де>р)10(твОюпг<уа пря ..- и обратный удар, нагрузка более 50 1(3",Усл(, и=>гнб Me!lee 1 мм по J(P 1. Предел пронН0сТН покрытия IlpH 1)аз)11>3ве 32(1

0THQCIiTe(3bH0e удлинен)30 JIJ)JI ра(3 1ыве >7/Ь, ПОСЛЕ Об>3>г -(ЕНИЯ (а(а>ТЕ()ПЛ1 Of Етт>Ч)ст 39 тс>

ГЕЛЬ-ФРсаКПИИ.

Р

П р H J«e р 2. ФОТОНО>11>л>орцзуг Ilfyloся полиуретановую ком)10з)3ц>1ю полу ают, совме(цяя 1 (,4 (О, 1 26 моль) мякродицзоц)(ан(1та, как в примере 1, 2,5 г (0,1" .".;о((ь) про(1уктй взаимодс. Йствил якрилс>вс>Й лоть1 и т1>1(л>етилолпропяня, содер>г(>!!tie г)(дРОкс11л1 1(ьо(ГРУпп 1 Jo;;z ;> 1 1> "5

0 1 7 8 г О>1т)313001(ОГО фотс)с(."1 " . >б)ы)>зйто= ра- .1(т1)лоього зфпра бен:толпа, Пот>у 10 J»> Jo смесь ть(ятсльно псрсмеш)п ают до IJQ;I) le— (ИЯ ГОЛ(01 еlп)ОГО РЯСТ()ОРс) ЗЯ11ива)ОТ В 01 ЛИ 3>! I > Jd,>03>МУ Ме>1(ДУ i1(i:! (1, То (а1Ц(Ь11 (31 ЛЛ ЯСТИ

111)л>и те> io !i с .:". (я. >т . .> "". "ioi(lic 10 лснн

>3(:- га .JIIJ J ON! у с(>-с-.>1(11,! }((>1 J ». CCT(>5!!1!! Ii 1 0 а ."1

ОТ ПОБЕ)1Х)таост)> г ">.r -,Я >:; „: 1<го r>(TQT. Ч ) б>РЯЗЕН ТОЛШИН )й 3 ММ И - Е)са(> В "г ргОСТЬ по ТМП-2,90 ед» предел поочности Вви разрыве 320 иг/см, относительное удлинеазpbIHe 1 ) 5 5$ Qдep)l((lние фракции у зтого материала, со тавляет 98%.

Пример 3. ФО(ополимеризую)дуюся полиуретановую компсзидию получают, совме)цая 2 2> 2 r (0,0 1 5 !10()b) мякродиизоЦИЯНЯТЯ„ПОЛУ ЧЕННОГО В) ЗЯИМаОДЕЙСТВ)1ЕМ 1 30Г (0> 1 15 моль) олигодизтиленгликольядипинаТа> Corlep)J(aIJIer О 3т% ГидрОХС)СПЬНЬ(Х Гру ПП и 40 r (0,23 моль) 2,4 — толуилендиизо= пианата, содер)канне свободных сизониенатнь)к групп в макоодиизонианате составл:(ет 5,9%, 1>3 Г (0>0090 мол>-)»рг>г> - l а ааг(мо," (т,-СТВИЯ ГЛИЦЕРИНЯ С Ыиг):ЛЛО Вой . К)10 10! ОЙ. СОДЕ ">канне гидрокс)3льн тх г1y!!J .18,"т, я>7 г

П 3»>>(3 И 0 27 1 та(0110" (е -т(.(отсо)-r> фттра oeH* зоиня. Полут(енну(0 смесь т)нат льно переме(3(лвя)от- зс. „ )и вас)0 ". в Qòò !, г- .—;-- (51отк лу, в ыдер)к)(ва}()„- в ие (\;0(а.->-.,-,-" T t "::: T.- - - " J

ПРН КОМНЯТНой т Л. ; Еа>с>т >г О С>СЛ (са .Т л)оминеспентн011 ла."-в1011 >1 > - > -80 на рВсс тоянии 10 см Q посверхн0 i ti r T;,o в 1-сне

НИЕ 20 МХ 510()ут(ЯЮт опо гн>1>(3 >ЯТЕО»ЯЛ

Т(МШ>СИ)1Ой 3 МЛ1. С TQ>eт: .:,": ТЬiO !О 5 >с)3 *- 70 Ед С!Сс (1(а((т00 »" С Гт (11>" .р >Ос>ьта=145 КГ/С" > О (НОС -. >),1 .;J 13 (Е -р -. ргозрыве > 7г),t>„00>1(> J!H((1 J!30 1: —;;т > .. 5>l (lr;:.;,.ò! tr

3 1 -01-0 Л(аторпс1Г(а СС>стаи Ггr(e j Д (>, П р И 1;1 Е р 4 (-:Ото(топ)>Л)()р>.-;у>01(ту О=-сЯ J(0)»IJ103IIIJJИО гото )Ят; -"„r!0(r>H(1 :. 5>Ь г (0,0138 >.JOJ!J.,) л>ахрОЯНИЗОН)(аватя, КЯК В примере 5, 11 5г (0.009м-.: Iь, :", (1(4 -> (лт-гидpO >гС.,С)(З1 ИЛ1Qr(p;I„-), Л(И(аа,»ОрМ., )3-, (г-г (гт 11г Гт (>.г Злу

52 59

100-500,мономеров

Оптический фотосенсибилизатор

5-25

Составитель Б. Сорокин

Редактор О. Кузнецова Техред А. Богдан Корректор С, Шекмар

Заказ 5044/476 Тираж 575 Подписное цНИИПИ Государственного комитета Совета Мпнпстров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП, "Патент", r. Ужгород, ул, Проектная, 4

5 ную смесь выдерживают при комнатной температуре в течение 1 час, а затем отливают в отливную форму, покрывают негативом и облучают параллельными лучами люминесцентных ламп ЛУФ-80 со стороны не гатива 6 мин на расстоянии 10 см. Комцозицию проявляют 40/о-ным водным раствором ацетона, получают рельефную форму с, твердостью 70 ед. по Шору с разрешающей способйостью не менее 130 лин/см., g

Формула изобретения

Фотополи мери зуюшаяся п олиуретановая 5 композиция, содержашая соединение с акриловымп связями, диизоцианат, ненасыщенный мономер или смесь ненасышенных мономе ров, оптический фотосенсибилизатор, о т— л и ч а ю ш а я с я тем, что, с целью 20 обеспечения отверждения как в контакте с

6 кислеродом воздуха, так и без нега и упрошения технологии получения фотоиолимеризуюшейся композиции, она содержит в качестве соединения„имею пего акриловые связи, акрилатдиол в молярном соотношении с диизоцианатом 1:1 — 1:2 при следуюшем соотношении остальных компонентов, вес.ч.:

Акрилатдиол 90-1 10

Кенасьцценный мономер

;<илй смесь ненасышенных

Источники информаши, принятые во BHHмание при экспертизе:

1. Патент США Л .. 361ОЗОЗ, класс

204-1 59, 1 5, 1 97 1 г.

2. Авторское свидетельство СССР

Хе 398917, М.кл. & 03с 1/68, 1973 г, (прототип).
