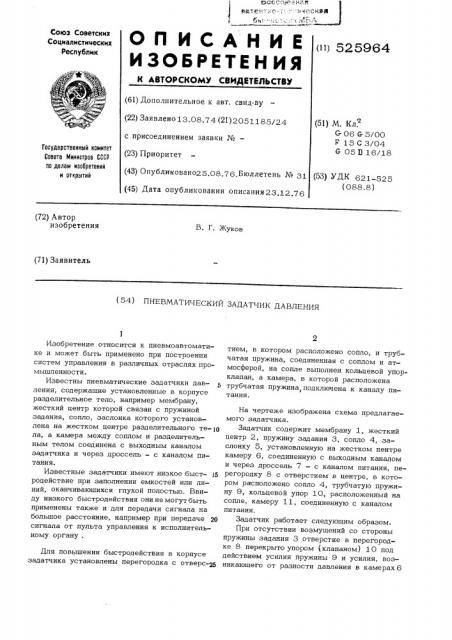

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 13.08.74 (21) 2051185/24 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано25.08.76.Бюллетень № 31 (45) Дата опубликования описания 23.12.76

Союз Советских

Социалистимеских

Республик (») 525964

Ф

1 (51) М. Кл.

С 06 G- 5/00

У 15 С 3/04

G 05 П 16/18

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621-525 (088.8) (72) Автор изобретения

В. Г. Жуков (71) Заявитель (54) ПНЕВМАТИЧЕСКИЙ ЗАДАТЧИК ДАВЛЕНИЯ

Изобретение относится к пневмоавтоматике и может быть применено при построении систем управления в различных отраслях промышленности.

Известны пневматические задатчики давления, содержащие установленные в корпусе разделительное тело, например мембрану, жесткий центр которой связан с пружиной задания, сопло, заслонка которого установлена на жестком центре разделительного те- 1О ла, а камера между соплом и разделительным телом соединена с выходным каналом задатчика и через дроссель — с каналом питания.

Известные задатчики имеют низкое быст- l5 родействие при заполнении емкостей или линий, оканчивающихся глухой полостью. Ввиду низкого быстродействия они не могут быть применены также и для передачи сигнала на большое расстояние, например при передаче 20 сигнала от пульта управления к исполнительному органу .

Для повышения быстродействия в корпусе задатчика установлены перегородка с отверс-2 тием, в котором расположено сопло, и труб чатая пружина, соединенная с соплом и атмосферой, на сопле выполнен кольцевой упорклапан, а камера, в которой расположена трубчатая пружина, подключена к каналу питания.

На чертеже изображена схема предлагаемого задатчика.

Задатчик содержит мембрану 1, жесткий центр 2, пружину задания 3, сопло 4, заслонку 5, установленную на жестком центре камеру 6, соединенную с выходным каналом и через дроссель 7 — с каналом питания, перегородку 8 с отверстием в центре, в котором расположено сопло 4, трубчатую пружину 9, кольцевой упор 10, расположенный на сопле, камеру 11, соединенную с каналом питания.

Задатчик работает следующим образом, При отсутствии возмушений со стороны пружины задания 3 отверстие в перегородке 8 перекрыто упором (клапаном) 10 под действием усилия пружины 9 и усилия, возникаюшего от разности давления в камерах 6

525964 чик имеет высокое быстродействие, достаточное для передачи сигнала на большое расстояние. Быстрый сброс давления из выходного канала осуществляется через сопло 4.

При резком увеличении степени сжатия пружины 3 жесткий центр 2 с расположенной на нем заслонкой 5 отодвигает сопло 4 вниз. При этом открывается упор (клапан)10 " и воздух питания из камеры 11 поступает в камеру 6 и далее в выходной канал устройства. Задатчик приходит в равновесие, когда упор (клапан) 10 будет прижат к отверстию в перегородке 8. Давление в выходном канале в дальнейшем поддерживается с помощью дросселя 7 и сопла 4.

Таким образом, в статическом режиме ра-20 ботают только дроссель 7, заслонка 5 и сопло 4. Это обеспечивает высокую точность поддержания заданного давления, практически не зависящую от колебаний давления питания.

Вместе с тем в переходных режимах задат—

> и 11. Давление в канале выхода отрабатывается с помощью дросселя 7, а избыток воздуха сбрасывается через сопло 4 и труб— чатую пружину 9 в атмосферу.

Формула изобретения

Пневматический задатчик давления, содержащий установленные в корпусе разделительное тело, например мембрану, жесткий центр которой связан с пружиной задания, сопло, заслонка которого установлена на жестком центре разделительного тела, а камера между соплом и разделительным телом соединена с выходным каналом задатчика и через дроссель — с каналом питания, о т л и ч аю ш и и с я тем, что, с целью повышения быстродействия задатчика, в корпусе установлены перегородки с отверстием, в котором расположено сопло, и трубчатая пружина, соединенная с соплом и атмосферой, на сопле выполнен кольцевой упор — клапан, а камера, в которой расположена трубчатая пружина, подключена к каналу питания.
