Реферат



! I3Л l ч 46Л% б: олкотСни МБА

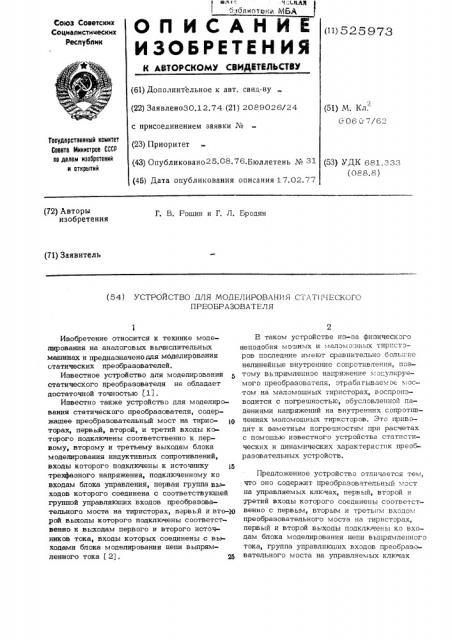

О П И С А Н И Е (и)з звтз

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено30.12.74 (21) 2089026/24 с присоединением заявки № (23) Приоритет (43) Опубликовано25.08,76.Áþëëåòåíü № 31 (45) Дата опубликования описания 17.02.77 (51) М. Кл.

Ст 06 и 7/6

Государственный комитет

Сонета Министров СССР оо делам изооретеннй и открытий (53) УДК 681.333 (088,8) (72) Авторы изобретения

Г. В. Рощин и Г. Л. Бродян (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ СТАТИЧЕСКОГО

ПРЕОБРАЗОВАТЕЛЯ

Изобретение относится к технике моделирования на аналоговых вычислительных машинах и предназначенодля моделирования статических преобразователей.

Известное устройство для моделирования статического преобразователя не обладает достаточной точностью $17.

Известно также устройство для моделирования статического преобразователя, содержащее преобразовательный мост на тирис- тп торах, первый, второй, и третий входы которого подключены соответственно к первому, второму и третьему выходам блока моделирования индуктивных сопротивлений, входы которого подключены к источнику 1н трехфазного напряжения, подключенному ко входам блока управления, первая группа вь ходов которого соединена с соответствующей группой управляющих входов преобразовательного моста на тиристорах, первьй и вто-2О рой выходы которого подключены соответственно к выходам первого и второго источников тока, входы которых соединены с выходами блока моделирования цепи выпрямленного тока t 27. 25

В таком устройстве из-за физического неподобия мощных и маломощных тирi cTDров последние имеют сравнительно большие нелинейные внутренние сопротивления, IIQBтому вь:прямленное напряжение к:эдулнруемого преобразователя, отрабатываем ое мостом на маломощных тиристорах, воспроизводится с погрешностью, обусловленной падениями напряжений на внутренних сопротивлениях маломощных тиристоров, Это приводит к заметным погрешностям при расчетах с помощью известного устройства статистических и динамических характеристик преобразовательных устройств.

Предложенное устройство отличается тем, что оно содержит преобразовательный мост на управляемых клкчах, первый, второй и третий входы которого соединены соответственно с первым, вторым и третьим входо.,; преобразовательного моста на тиристорах, первый и второй вь1ходы подключены ко входам блока моделирования цепи выпрямленного тока, группа управляющих входов преобразовательного моста на управляемых ключах

525973

Таким образом, в предлагаемом устройстве выпрямленное напряжение U < отрабатывается мостом 1 на управляемых ключах, а тирисгорный мост 2 совместно с источниками то5 ка 6 и 7 осушествляет лищь преобразование по току, преобразуя задаваемый блоко

5 выпрямленный ток в переменные токи м дели. Благодаря такому разделению функций между мостами 1 и 2 исключается влияние внутренних сопротивлений тиристоров моста

2 на воспроизведение выпрямленного напряжения U . Так как внутренние сопротивления управляемых клк|чей и токи, протекаюшие через мост 1, очень малы, то вь прям-, 15 ленное напряжение U на выходе моста 1 воспроизводится с вь сокой точностью, что обеспечивает повышение точности моделиролир ования.

На чертеже дана принципиальная схема предлагаемого устройства, Устройство содержит преобразовательный мост 1 на управляемых ключах ипреобразовательный мост 2 на тиристорах, которые на стороне переменного тока подключены параллельно к выходным клеммам блока

Д м оделир ования индуктивных с опр отивлений, подклкченного к источнику 4 трехфазного напряжения с фазными напряжениями Е, Е, Е, причем вь ходы моста 1

Q| соединены со входами блока 5 моделирования цепи выпрямленного тока, два выхода которого подсоединены соответственно ко входам источников тока 6 и 7, а выходы последних соединены с выходами мостар

2. Преэбразовательные мосты 1 и 2 управляются от обшего для обоих мостов блока управления 8, синхронизируемого выходными напряжениями Е, Е, E источника

Q! трехфазного напряжения, 25

Блок управления 8 имеет две группы выходов: выходы 9-14 и вьходы 15-20, Эти выходь пэдсоединены соответственно к управляюшим входам мостов 1 и 2. На выходах блэка 8 образуются управляющие 30 импульсы длительностью 120 эл. град., причеъ. импульсь на одноименных выходах обеих групп пэявляюгся синхронно (например, на вьходах 9 и 15 импульсь.. появляются синхронно), так что мосты 1 и 2 35 работают с одинаковыми углами захатания.

При подаче питаюших напряжений и управляюших импульсов на преобразовательные мосты на выходе моста 1 отрабатывается выпрямленное напряжение Ud, которое пос- 40 тупает в блок 5. В блоке 5 дифференциальное уравнение цепи выпрямленного тока решается относительно выпрямленного тока

3j(s блоке 5 ток 3,| измеряется в вольгах). Выходные напряжения — gd и + уп- 4 равляюг источниками тока 6 и 7 соответственно„ Источники тока 6 и 7 обеспечивают протекание в цепи выпрямленного тока моста 2 тока ((ток I. > измеряется в миллиамперах), пропорционального напряжению

3 . Мост 2 позволяет получить переменные токи |, „, Lg, |,, соответствуюшие току L q, которые протекают через блок 3 моделирования индуктивных сопротивлений.

Так как мосты 1 и 2 соединены параллельно на стороне переменного тока, то на выходе моста 1 воспроизводятся коммутаци онн ые провал ы напряжения, о бусловленн ые коммутационными процессами в мосте 2. вания.

Источники информации, принятые во внимание при экспертизе:

1. Авт.св. СССР № 257160, кл. Q 06q

7/62, от 30.09. 68, 2, Применение аналоговых вычислительных машин в энергетических системах", М., "Энергия", 1970, стр. 144-149 (прототип).

Ю соединена с соответствуюшей второй группой выходов блока управления.

Это позволяет повысить точность модеФ ормула изобретения

Устройство для моделирования статичес кого преобразователя, содержашее преобразовательный hëîcò на тиристорах, первый, второй и третий входы которого подклкчены соответственно к первому, второму и третье»у выходам блока моделирования индуктивных сопротивлений, входы которого подклк чены к источнику трехфазного напряжения, подключенному ко входам блока управления, первая группа выходов которого соединена с соответствуюшей группой управляюших входов преобразовательного моста. на тиристорах, первый и второй выходы которого подключены соответственно к выходам первого и второго источников тока, входы которых соединены с выходами блока моделирования цепи выпрямленного тока, о т л и ч а ю IIi е— е с я тем, что, с целью пэвышения точности моделирования, оно содержит преобразовательный мост на управляемых ключах, первь;й, второй и третий входы которого соединены соответственно с первым, вторым и третьим входом преобразовательного моста на тиристорах, первый и второй выходы подключены ко входам блока моделирования цепи выпрямленного тока, группа управляюц,их входов преобразовательного моста на управЛяемых ключах соединена с соот« ветствуюшей второй группой выходов блока управления.

525973 нъ
