Реферат

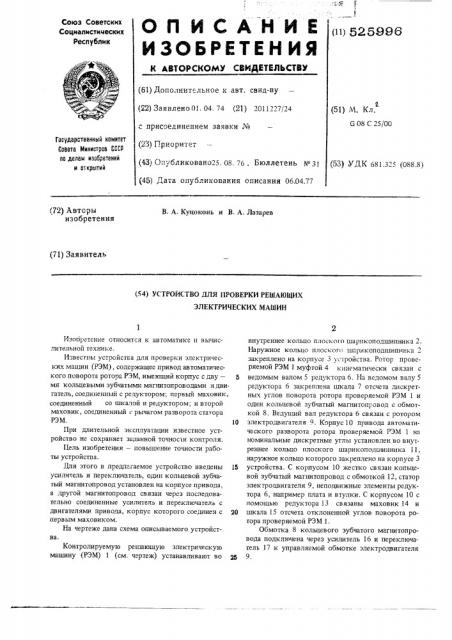

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»)525886 (61) Дополнительное к авт, свид-ву (22) 3а явлено 01. 04. 74 (21) 2011227/24 г (Si) М. Кл, G 08 С 25/00

Государственный квинтет

Совета Министров СССР по делам изобретений и открытий (43) Опубликовано25. 08. 76 . Бюллетень р 31 (45) Дата опубликования описания 06.04.77 (53) УДК 681.325 (088.8) !

72) Авторы изобретения

В. А. Куцоконь и В. А. Лазарев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОВЕРКИ РЕШАЮЩИХ

ЭЛЕКТРИЧЕСКИХ МАШИН с присоединением заявки Ло (23) Приоритет

Изобретение относится к автоматике и вычислительной технике.

Известны устройства для проверки электрических машин (РЭМ), содержащее привод автоматического поворота ротора Р3М, имеющий корпус с дву — 5 мя кольцевыми зубчатыми магнитопровоцами и двигатель, соединенный с редуктором; первый маховик, соединенный со шкалой и редуктором; и второй маховик, соединенный с рычагом разворота статора

РЭМ. 10

При длительной эксплуатации известное устройство не сохраняет заданной точности контроля.

Пель изобретения — повышение точности работы устройства.

Для этого в предлагаемое устройство введены 15 усилитель и переключатель, один кольцевой зубчатый магнитопровод установлен на корпусе привода, а другой магнитопровод связан через последовательно соединенные усилитель и переключатель с двигателями привода, корпус которого соединеч с 20 первым маховиком.

На чертеже дана схема описываемого устройства.

Контролируемую решающую электрическую машину (РЭМ) 1 (см. чертеж) устанавливают во о5 внутреннее кольцо плоского шарпкоподшишв ка 2.

Наружное кольцо плоского шарикоподшипника 2 закреплено на корпу е 3 устройства. Ротор проверяемой РЭМ 1 муфтой 4 кпнематически связан с ведомым валом 5 редуктора 6. На ведомом валу 5 редуктора 6 закреплена шкала 7 отсчета дискретных углов поворота ротора проверяемой РЭМ 1 и один кольцевой зубчатый магнитопровод с обмоткой 8. Ведущий вал редуктора 6 связан с ротором электродвигателя 9. Корпус 10 привода автоматического разворота ротора проверяемой РЭМ 1 на номинальные дискретные углы установлен во внутреннее кольцо плоского шарикоподшипника 11, наружное кольцо которого закреплено на корпусе 3 устройства. С корпусом 10 жестко связан кольцевой зубчатый магнитопровод с обмоткой 12, статор электродвигателя 9, неподвижные элементы редуктора 6, например плата и втулки. С корпусом 10 с помощью редуктора 13 связаны маховик 14 и шкала 15 отсчета отклоненной углов поворота ротора проверяемой РЭМ 1.

Обмотка 8 кольцевого зубчатого магнитопровода подключена через усилитель 16 и переключатель 17 к управляемой обмотке электродвигателя

525996

С внутренним кольцом плоского шарикоподшипника 2 связан рычаг 18; последний с помощью упора 19 и пружины 20 поджимается к винту 21, вращающемуся внутри гайки 22 маховиком 23.

РЭМ проверяют с помощью предлагаемого устройства следующим образом.

Ведомый вал 5 редуктора 6 с помощью кольцевых зубчатых магнитопроводов с обмотками 8 и

12, электродвигателя 9, усилителя 16 и переключателя 17 устанавливают в нулевое положение.

Проверяемую РЭМ 1 размещают во внутреннем кольце плоского шарикоподшипника 2, при этом ротор РЭМ 1 муфтой 4 соединяют с ведомым валом

5 редуктора 6.

Вращая маховик 23, винтом 21 перемещают рычаг 18, разворачивая статор РЭМ 1 до положения электрического нуля. Электрический нуль РЭМ фиксируется по нуль — индикатору (на чертеже не показан) .

С помощью кольцевых зубчатых магнитопроводов с обмотками 8 и 12, муфты 4, редуктора 6, электродвигателя 9, усилителя 16 и переключателя

17 ротор проверяемой РЭМ 1 поворачивают на номинальные дискретные углы. При этом выходное напряжение проверяемой РЭМ 1 может отличаться от номинального.

Если в заданном дискретном угловом положении ротора РЭМ 1 ее выходное напряжение отличается от номинального, то вращением маховика 14 корпус 10 привода автоматического поворота ротора РЭМ 1 разворачивают на небольшой угол до тех пор, пока, выходное напряжение РЭМ 1 станет равным номинальному.

Отсчет угла, равного погрешности РЭМ в данном дискретном угловом положении, отсчитывается по шкале 15

Формула изобретения

Устройство для проверки решающих электрических машин (РЭМ), содержащее привод автоматического поворота ротора РЭМ, состоящий из корпуса с двумя кольцевыми зубчатыми магнитопроводами, двигателя, соединенного с редуктором: первый маховик, соединенный со шкалой и редуктором, и второй маховик, соединенный с рычагом разворота статора РЭМ, о т л и ч а ю щ е е с я тем, что,с целью повышения точности работы устройства, в него введены усилитель и переключатель, один кольцевой зубчатый магнитопровод установлен на корпусе привода, а другой магнитопровод связан через последовательно соединенные усилитель и пере ключатель с двигателем привода, корпус которого соединен с первым маховиком.

525996

Составитель H. Назаркина

Техред А. Богдан Корректор А. Гриценко

Редактор В. Дибобес

Заказ 5188/482

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
