Реферат

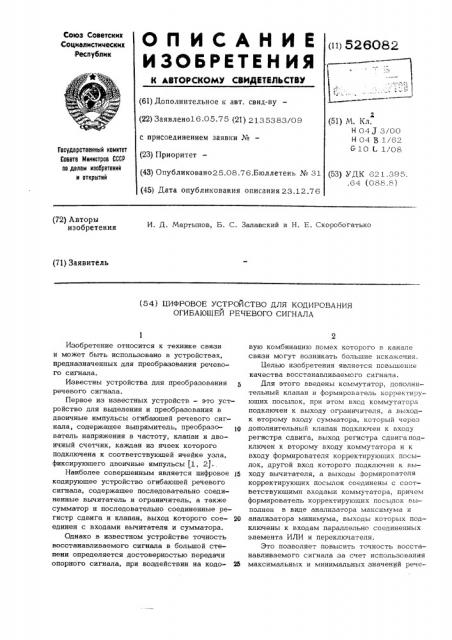

ОП ИСАНЫЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено16.05.75 (21) 2) 85883/09 с присоединением заявки № (23) Приоритет (43) Опубликовано25,08.76.Бюллетень № 31 (45) Дата опубликования описания 23,12.76

2 (51) М. Кл.

Н 0-4J 8Г00

Н 04 В >i62

G10 f» 1 "08

Государственный комитет

Совета Министров СССР

Ао делам изооретений и открытий (53) УДК 62 1. 89 5. .64 (088.8) (72) Авторы изобретения

И. Д. Мартынов, Б. С. Залавский и Н. E. Скоробогатько (71) Заявитель (54) ЦИФРОВОЕ УСТРОЙСТВО ДЛЯ КОДИРОВАНИД

ОГИБАЮЩЕЙ РЕЧЕВОГО СИГНАЛА

Изобретение относится к технике связи и может быть использовано в устройствах, предназначенных для преобразования речевого сигнала.

Известны устройства для преобразования речевого сигнала.

Первое из известных устройств — это устройство для выделения и преобразования в двоичные импульсы огибающей речевого сигнала, содержащее выпрямитель, преобразс - тл ватель напряжения в частоту, клапан и двоичный счетчик, каждая из ячеек которого подключена к соответствующей ячейке узла, фиксирующего двоичные импульсы (1, 2 .

Наиболее совершенным является цифровое д копирующее устройство огибающей речевого сигнала, содержащее последовательно соединенные вычитатель и ограничитель, а также сумматор и последовательно соединенные регистр сдвига и клапан, выход которого сое- 20 единен с входами вьтчитателя и сумматора.

Однако в известном устройстве точность восстанавливаемого сигнала в большой степени определяется достоверностью передачи опорного сигнала, при воздействии на кодо- 25 вую комбинацию помех которого в канале связи могут возникать большие искажения.

Целью изобретения является повышение качества восстанавливаемого сигнала.

Для этого введены коммутатор, дополнительный клапан и формирователь корректирующих посылок, при этом вход коммутатор=подключен к выходу ограничителя, а выходк второму входу сумматора, который через дополнительный клапан подключен к входу регистра сдвига, выход регистра сдвигаподключен к второму входу коммутатора и к входу формирователя корректирующих посы— лок, другой вход которого подключен к выходу вычитателя, а выходы формирователя корректирующих посылок соединены с соответствующими входами коммутатора, причем формирователь корректирующих посылок выполнен в виде анализатора максимума и анализатора минимума, выходы которых подключены к входам параллельно соединенных элемента ИЛИ и переключателя.

Это позволяет повысить точность восстанавливаемого сигнала за счет использования максимальных и минимальных значений реченого сиг»ала для допел»ит ль»ого согласова»HsI »риемнсгс и»ереданзщл U устройств по уровням между двумя соседними комбинациями опорного сигнала, а также применения IIoмехоустойч ыого кодирования для передачи опорного сигнала.

k}a чертеже приведена структурная электричсская схема устройства.

}}ифровое устройство для кодирования оги—

10 баюшей речевого сигнала содержит последовательно соединенные вычитатель 1 и ограничитель 2, а также коммутатор 3, сумматор 4 и последовательно соединенные регистр сдвига 5.и клапан 6, выход которого соеди15 нен с входами вычитателя 1 и суммато -а 4, пои этом вход коммутатора 3 годключен к выходу ограничителя 2, а выход — к второму входу сумматора 4, который через дополнительный клапан 7 подключен к вход регист20 ра сдвига 5, выход которого подключен к второму входу коммутатора 3 и к входу формирователя 8 корректирующих посылок, другой вход -оторого подключен к выходу вычи— тателя 1, а выходы формирователя 8 соеди— нены с соответствующими входами коммутатора 3. Формироватегь 8 выполнен в виде анализатора 9 максимума и анализатора 10 минимугла, выходы которых подключены к входам паоаллельно соединенных элементов

\ .

Р}ЛИ 11 и переключателя 12. Вход». I 3, управляющие oõî»û, выход коммутатора является выходом устоойства, Устройство работает следующим образом.

На вход устройства поступает последова- З» тельность значений огибающей речи, представленных в виде двоичного кода так, что каждое L = Г. значение отображено П.— разрядным двоичным числом 6 (.

В -м такте, когда на вход вычитателя 1 подается число i-(i на вход 13 коммутатора 3 приходит команда, по которой на выход клапана 6 выдается число "0" и запрещается срабатывание ограничителя 2.

При этом на выход вычитателя 1 выдается число А; — 0 = А;, которое прохэдит на выход огоаничителя 2 и через ком— мутатор 3 передается на выход устройства как первая кодовая комбинация опооного сигнала, а также поступает на вход суммато-, р ра 4, который формирует число Ь } +. П = Я( поступающее через клапан 7 на вход регистра сдвига 5, где оно запоминается.

Для обеспечения помехоустойчивости лев редачи опорного сигнала кодовая комбина- 55 ция подвергается многократному повторению.

Для повторения кодовой комбинации на управляющий вход коммутатора 3 подается команда, по которой на выход коммутатора 3 вслед за первой кодовой комбинацией 69

К раз выдается та же комбинация, хранящаяся в регистре 5.

После снятия этой команды в (,(+ K)-м гакте на вход вычитателя 1 поступает число 4 „,г z ° При этом на второй его вход с выхода регистра сдвига 5 чере. клапан 6 поступает число А„, а

»а выходе формиоуется число Ц, + <

А(+ к

Ограничитель 2 ограничивает разность .}) пределами 1} ..„ 1) }) г,„,с

Ограниченная разность () - переда! -1. К ется на выход устройства, а также поступает на t хоп сумматора 4, где формируется число А „. „ = А . + 2 „, которое поступает

}+к через клапан 7 в регистр сдвига 5, где оно запоминается и хранится на протяжении такта работы.

B (} . +. + 1) -м такте на вход устройства подает число

Вычитатель 1 фоомирует разность

I 1) . + к+ = A } .+ к+ 1 — Я „+ к ограничитель 2 формирует ограниченную разность В + < „, которая передается на выход устройства и поступает на вход сумматора 4, где форми1 ( руется число A i+ r + } = А, -, к + Д L г. r. + z котооое запоминается в регистре сдвига 5.

Так на протяжении ITl тактов кодируются в=е числа, последним кодируегся число

/, ;,, »осле ;ого передается очеред-i -i«H» оп р»ого сиг»ала, далее икл кодирования »овторяется, При этом при появлении B сигнале минимальных и максимальных значений, числа

Ai, характеризующие величины его огибающей, могут принимать значения А; 6г„д»=О

h мякс = СОц St

Если на протяжении тактов работы на вход устройства поступают, например, то в } -м такте на выход ограничителя

2 пройдет число } = А„ А; в регистр сдвига 5 запишется число A i = А (- +О;. =

=Ai g Я; — Я„<=0, в (L -+f ) — м такте на выход ограничителя 2 пройдет число

В;+ = А = 0 и в регистр сдвига 5 запидо (i + m ) — го такта включительно.

Итак, начиная с (i + } )-го такта с выхода вычитателя 1 и регистра сдвига 5 на анализатор 10 минимума сигнала формирователя 8 начинают поступать числа, равные нулю. При этом анализатор 1 0 срабатывает и выдает команду на переключатель 12 и через элемент ИЛИ 11 на управляющие входы коммутатора 3 и дополнительного клапана 7. По этой команде открывается переключатель 12 и на выход коммутатора 3 через

526082 него начинают поступать корректирующие посылки.

Одновременно клапан 7 блокирует вход регистра сдвига 5.

При появлении на входе ограничителя 2 5 чисел Vlq ф О анализатор 10 отключается и передача корректирующих посылок прекращается.

Аналогичным образом работает устройство, если на его вход поступают числа A = 10

= A +1 = ".=Ai гп = " „,,„за исключени— ем того, что с выхода регистра сдвига 5 на анализатор 9 максимума поступают числа маркс .

Формула изобретения

1. Цифровое устройство для кодирования огибающей речевого сигнала, содержащее последовательно соединенные вычитатель и ограничитель, а также сумматор и последовательно соединенные регистр сдвига и клапан, выход которого соединен с входами вычитателя и сумматора, о т л .и ч а ю щ ее с я тем, что, с целью повышения качества восстанавливаемого сигнала, введены коммутатор, дополнительный клапан и формирователь корректирующих посылок, при этом вход коммутатора подключен к выходу ограничителя, а выход — к второму входу сумматора, который через дополнительный клапан подключен к входу регистра сдвига, выход регистра сдвига подключен к второму входу коммутатора и к входу формирователя корректирующих посылок, другой вход которого подключен к выходу вычитателя, а выходы формирователя корректирующих посылок соединены с соответствующими входами коммутатора.

2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что формирователь корректирующих посылок выполнен в виде анализатора максимума и анализатора минимума, выходы которых подключены к входам параллельно соединенных элемента ИЛИ и переключателя.

Источники информации, принятые во внимание при экспертизе.

1. Авт.св. СССР Л" 269998, МКИ Н 04 В /62, приоритет 19.04.68.

2 king E,.Гащ О О и Ьау .— Д Ц8 8пЬа(PCM, A/D Сonoe ter LINKQM.

Доклады конференции по глобальной связи, 1964, 3«е 4, Sesqui Ог 15, Т.Н.P.Ì. 1 5.3 (прототип).
