Стартстопное устройство для дистанционной передачи управляющих команд по уплотненной однопроводной линии связи

Стартстопное устройство для дистанционной передачи управляющих команд по уплотненной однопроводной линии связи

Иллюстрации

Показать все

Реферат



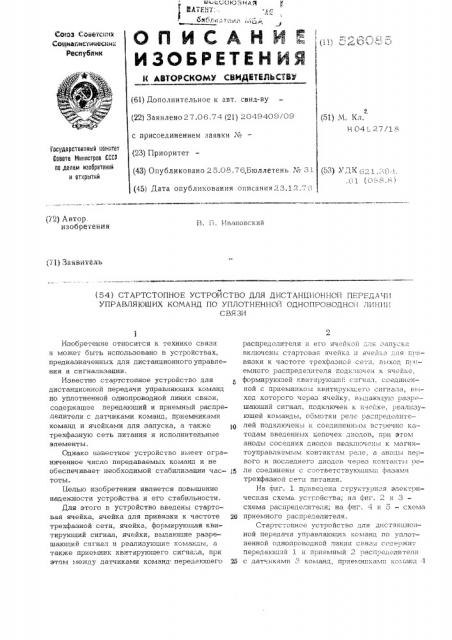

Еоаз Еоветоини

Социалисуицеекии

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 2 7.06.74 (21) 2049409/09 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 25.08.76,Бюллетень М 31 (45) Дата опубликования описания 23„1? .76-.

2 (51) М. Кл.

Н 04 : 27/1 В

Гасударственный комитат

Саввтв Министров СССР аа делам изобретеиий и QTKpblTNH (53) УДК 621 39. ,61 (0 6, ) (/2) Автор изобретения

В. 1» Ивановский

1 71) Заявитель (54) СТАРТСТОПНОЕ УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОЙ ПЕРЕДАЧИ

УПРАВЛЯЮЩИХ КОМАНД ПО УПЛОТНЕННОЙ ОДНОПРОВОДНО) i ЛИНИИ

СВЯ ЗИ

Изобретение относится к технике связи и может быть использовано в устройствах, предназначенных для дистанционного управления и сигнализации.

Известно стартстопное устройство для дистанционной передачи управляюших команд по уплотненной однопроводной линии связи, содержащее передающий и приемный распределители с датчиками команд, приемниками команд и ячейками для запуска, а также 1р трехфазную сеть питания и исполнительные элементы.

Однако известное устройство имеет ограниченное число передаваемых команд и не обеспечивает необходимой стабилизации час- д тоты.

UeJIbIo изобретения является повышение надежности устройства и его стабильности.

Для этого в устройство введены стартовая ячейка, ячейка для привязки к частоте 2О» трехфазной сети, ячейка, формирующая квитируюший сигнал, ячейки, выдаюшие разрешаюший сигнал и реализуюшие комакды, а также приемник квитируюшего сигна:.а, при этом между датчикалли колланд- передаюшего 2Ë распределителя и его ячейкой для; апуска включены стартовая ячейка и ячейка для привязки к частоте трехфазной сети. выход и» емного распределителя подключен к ячейке, формиру|ошей квитнрую;ций с:ггнал. соединенной с приемником квитируюи его сигнала» выход которого чеоез ячеЙку, вь,даюшую разре— шаюший сигнал, подключен к яч»сйке» реалпзу— юшей командь», обмотки реле распределителей подключены к соединенным встречно катодам введенных цепочек диодов, ггрп этом аноды соседних диодов пыдкл1очец»ы к магнитоуправляемым контактам реле, а аноды первого и последнего диодов через контакты осле соедлшены с соответствуюшпмп фазамн трехфазной сети питания.

На фиг. 1 приведена структурная электрическая схема устройства; на фиг. 2 н 3— схема распреде;ителя; на фиг. 4 и 5 — схема приемного распре елителя.

Стартстопное устройство для дистанционной передачи управляюших команд по уплот— ненной однопроводной линии связ » содержит передающий 1 и прпел»ный 2 распределители с дат-;яками 3 команд, приел никамп кол"анд 4

526085 и ячейками 5 и 6 для запуска, а также трехфазную сеть 7 питания и исполнительные элементы 8, стартовую ячейку 9-, ячейку 10для привязки к частоте трехфазной сети, ячейку 11, формирующую квитирующий сигнал, 5 ячейки 12 и 13, выдающие разрешающий сигнал и реализующие команды, а также приемник 14 квитирующего сигнала, при этом между датчиками 3 передающего распределителя 1 и его ячейкой 5 запуска включены стартовая ячейка 9 и ячейка 10, выход приемного распределителя 2 подключен к ячейке 11, соединенной с приемником 14, выход которого через ячейку 12 подключен к ячейке 13, а обмотки реле 15 — 28 (см. фиг. 2 и 3) и 29 - 40 (см. фиг. 4 и 5) распределителей 1 и 2 соответственно подключены к соединенным встречно катодам введенных диодных цепочек 41 и 42 (см. фиг. 2, 3 и 4, 5 соответственно), при этом ® аноды соседних диодов цепочек 41 и 42 подключены к магнитоуправляемым контактам (1 5-1 )-(28-1 ) и (29-1 )-(40-1 ) (см. фиг. 2, 3 и 4, 5 соответственно) реле 1 5

28 и 29 — 40, а аноды первого и послед25 него диодов через контакты 43-1, 28-1, 44-1 и 40-1 реле 43, 28, 44 и 40 (см. фиг. 2, 3, 4 и 5 соответственно) соединены с соответствующими фазами трехфазной сети 7.

Стартстопное устройство работает следующим образом.

По команде, поступающей от датчика 3 на вход ячейки 9 запускается ячейка 10 при появлении в фазе трехфазной сети 7 по35 ложительного полупериода. Одновременно ячейка 10 через ячейку 5 посылает стартовый импульс в линию связи и далее в ячейку 6, которая обеспечивает запуск приемного распределителя 2. Ячейка 5 запускает в работу передающий распределитель 1. В распределителях 1 и 2 производится синхронносинфазное переключение реле 15 — 40, подключенных к соединенным встречно катодам цепочек 41 и 42, аноды диодов которыхподключены к магнитоуправляемым контактам (1 5-1 ) - (40-1 ) реле 1 5 - 40, а аноды первого и последнего диодов диодных цепочек 41 и 42 через контакты 43-1, 28-1, 5@

44-1 и 40-1 реле 43, 28, 44 и 40 соотг ветственне соединены с соответствующими фазами трехфазной сети 7.

В момент подключения передающего датчика 3 и соответствующего приемника команд 4 к распределителям 1 и 2 в линию связи поступает от одной из фаз сети 7 положительная полуволыа. несущая команду.

На приемном конце эта полуволна напряжения поступает через распределитель 2 на вход приемника команд 4 и подготавливает к работе элемент 8.

После передачи команды ячейка 11 посылает квитирующий импульс в приемник 14.

Одновременно включается ячейка 12, которая передает в ячейку 13 разрешающий импульс для передачи следующей команды.

Формула изобретения

1. Стартстопное устройство для дистанционной передачи управляющих команд по уплотненной однопроводной линии связи, содержащее передающий и приемный распределители с датчиками команд, приемниками команд и ячейками для запуска, а также трехфазную сеть питания и исполнительные элементы, о т л и ч а ю ш е е с я ем, что с целью повышения надежности устройства и его стабильности, введены стартовая ячейка, ячейка для привязки к частоте трехфазной сети, ячейка, формирующая квитирующий сигнал, ячейки, выдающие разрешающий сигнал и реализующие команды, а также приемник квитирующего сигнала, при этом между датчиками команд передающего распределителя и его ячейкой для запуска включены стартовая ячейка и ячейка для привязки к частоте трехфазной сети, выход приемного распределителя подключен к ячейке, формирующей квитируюший сигнал, соединенной с приемником квитирующего сигнала, выход которого через ячейку, выдающую разрешающий сигнал, подключен к ячейке, реализующей Команды.

2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что, обмотки реле распределителей подключены к соединеннымвстречно катодам введенных цепочек диодов, при этом аноды соседних диодов подключены к магнитоуправляемым контактам реле, а аноды первого и последнего диодов через контакты реле соединены с соответствующими фазами трехфазной сети питания.
