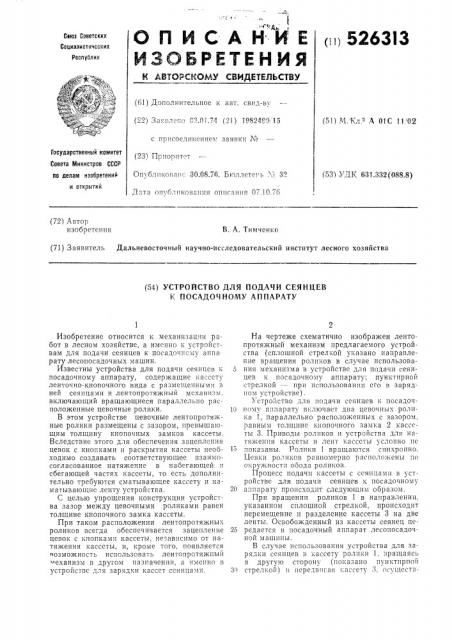

Реферат



00 5263I3

Сема Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву ("?) Заяглепо 03.01,74 (21) 19824И 5 (51) М. Кч.- А 01С 11 02 с присоединением заявки М

ГосУдаРствеиныЙ KOMHTBT (23 ,, Приоритет

Совета Министров СССР по делам изобретений и открытии

Оп бликогапс 30.08,76. Бюллете. ь .", 32 (53) УДК 631.332(088.8) Дата оп ;бликon,"„нпя описания О!.10.76 (72) Автор изобретения

В. А. Тимченко (71) Заявитель Дальневосточный научно-исследовательский институт лесного хозяйства (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ СЕЯНЦЕВ

K ПОСАДОЧНОМУ АППАРАТУ

Изобретение относится к механизации работ в лесном хозяйстве, а именно к устройствам для подачи сеянцев к посадочному аппарату лесопосадочных машин.

Известны устройства для подачи сеянцсв и посадочному аппарату, содержащие кассету ленточно-кнопочного вида с размещенными в ней сеянцами и лентопротяжный механизм, включающий вращающиеся параллельно расположенные цевочные ролики.

В этом устройстве цевочные лентопротяжные ролики размещены с зазором, превышающим толщину кнопочных замков кассеты.

Вследствие этого для обеспечения зацепления цевок с кнопками и раскрытия кассеты необходимо создавать соответствующее взаимосогласованное натяжение в набегающей и сбегающей частях кассеты, то есть дополнительно требуются сматывающее кассету и наматывающие ленту устройства.

С целью упрощения конструкции устройства зазор между цевочными роликами равен толщине кнопочного замка кассеты.

При таком расположении лентопротяжных роликов всегда обеспечивается зацепление цевок с кнопками кассеты. независимо от натяжения кассеты, и, кроме того, появляется возможность использовать лентопротяжный еханизvI в другом назначении, а именно в устройстве для зарядки кассет ссянцами.

На чертеже схематично изображен лентопротяжный механизм предлагаемого устройства (сплошной стрелкой указано направление вращения роликов в случае использова5 ния механизма в устройстве для подачи сеянцев к посадочному аппарату: пунктирной стрелкой — при использовании его в зарядном устройстве) .

Устройство для подачи сеянцев и посадоч10 ному аппарату включает два цевочных ролика 1, параллельно расположенных с зазором, равным то 1IIlIIHQ кнопочного замка 2 кассеты 3. Приводы роликов и устройства для натяжения кассеты и лент кассеты услогно не показаны. Ролики 1 вращаются синхронно.

Цевки ро".èêîâ равномерно расположены по окружности обода роликов.

Процесс подачи кассеты с сеянцами в устройстве для подачи сеянцев к посадочному

20 аппарату происходит следующим образом.

При вращении роликов 1 в направлении, указанном сплошной стрелкой, происходит перемещение и разделение кассеты 3 на две ленты. Освобожденный из кассеты сеянец пе25 редается в посадочный аппарат лесопосадочной машины.

В случае использования устройства для зарядки сеянцев в кассету ролики 1, вращаясь

В другую сторону (показано пунктпрпоп

30 стрелкой) и передвигая кассету 3, ол.ц1сств526313

Формула изобретения р /

Составитег А. Чистякова

Тскрсд Е. Подурушииа Корректор T. Добровольская

Редактор M. Дмитриева

Заказ 2178/9 Изд. № 1661 Тираж 723 Г!одиисиое

Ц11ИИПИ Государствепи«го комитета Совета Министров СССР

llo де. ам изобрстеиий lI «ткргятий

113035, Москва, уК-35, Раушск-.ÿ иаб., д. 4/5

Тии«граф пи пр Сап и«ва, 2 ляют закрытие кнопок. B промеикутки между кнопками укладываются ссянцы.

Устройство для подачи сеяицев к посадочному аппарату, содержащее кассету леиточно-кнопочного вида с размещенными в ней ссяицами и лентопротяжный механизм, включающий вращающиеся параллельно распо ожепные цевочные ролики, о т л и ч а ю щ с е с я

5 тем, что, с целью упрощения конструкции, зазор между цевочными роликами равен толи1иие кнопочного замка.
