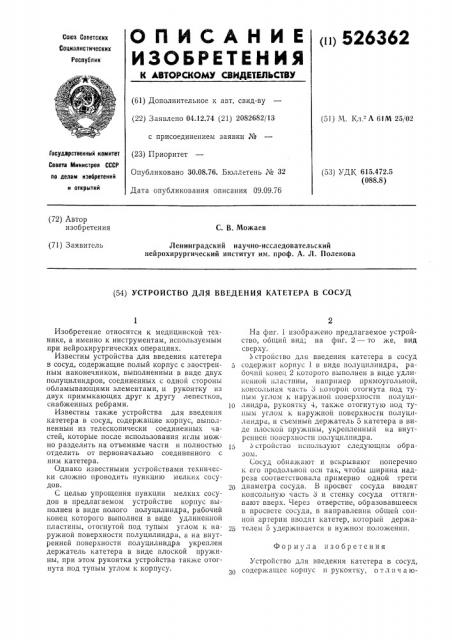

О П И С А Н И Е п11526362

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.12.74 (21) 2082682/13 с присоединением заявки № (51) М. Кл.- "A 61М 25/02

Государственный комитет (23) Приоритет

Совета Мнннстров СССР по делам нзебретений н открытий (53) УДК 615,472.5 (088.8) Опубликовано 30.08.76. Бюллетень ¹ 32

Дата опубликования описания 09.09.76 (72) Автор изобретения

С. В. Можаев (71) Заявитель

Ленинградский научно-исследовательский нейрохирургический институт им. проф. A. Л. Поленова (54) УСТРОЙСТВО ДЛЯ ВВЕДЕНИЯ КАТЕТЕРА В СОСУД

Формула изобретения

Изобретение относится к медицинской технике, а именно к инструментам, используемым при нейрохирургических операциях.

Известны устройства для введения катетера в сосуд, содержащие полый корпус с заостренным наконечником, выполненныи в виде двух полуцилиндров, соединенных с одной стороны обламывающими элементами, и рукоятку из двух примыкающих друг к другу лепестков, снабженных ребрами.

Известны также устройства для введения катетера в сосуд, содержащие корпус, выполненныи из телескопически соединенных частей, которые после использования иглы можно разделить на отъемные части и полностью отделить от первоначально соединенного с н им катетер а.

Однако известными устройствами технически сложно проводить пункцию мелких сосудов.

С целью упрощения пункции мелких сосудов в предлагаемом устройстве корпус выполнен в виде полого полуцилиндра, рабочий конец которого выполнен в виде удлиненной пластины, отогнутой под тупым углом к наружной поверхности полуцилиндра, а на внутренней поверхности полуцилиндра укреплен держатель катетера в виде плоской пружины, при этом рукоятка устройства также отогнута под тупым углом к корпусу.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же, вид сверху. устройство для введения катетера в сосуд содержит корпус 1 в виде полуцплиндра, рабочий конец 2 которого выполнен в виде удлиненной пластины, например прямоугольной, консольная часть 3 котороп отогнута под ту пым углом к наружной поверхности полуцп10 линдра, рукоятку 4, также î" îãíóòóþ под тупым углом к наружной поверхносги полуцилиндра, и съемный держатель 5 катетера в виде плоской пружины, укрепленный на внутренней поверхности полуцилпндра.

15 b стройство используют следующим образом.

Сосуд обнажают и вскрывают поперечно к его продольной оси так, чтобы ширина надреза соответствовала примерно одной трети диаметра сосуда. В просвет сосуда вводят консольную часть 3 и стенку сосуда оттягивают вверх. Через отверстие, образовавшееся в просвете сосуда, в направленни общей соннои артерии вводят катетер, который держа25 телем 5 удерживается в нужном положении.

Устройство для введения катетера в сосуд, содержащее корпус и рукоятку, о т л и ч а ю526362

Фиг 1

Риг 2

Составитель Г. Раевская

Техред Е. Подурушина

Корректор Л. Денискина

Редактор М. Дмитриева

Заказ 2056 15 Изд. ¹ 1625 Тираж 630 Подписное

ЦНИИПИ Государственного ко.штета Совета Министров ССР по делам изобретений н открытий

113035, Москва, %-35, Раушская аб., д. 4/5

Типография, ир. Сапунова, 2 щ ее с я тем, что, с целью упрощения пункции мелких сосудов, корпус выполнен в гиде полого полуцилиндра, рабочий конец которого выполнен в виде удлиненной пластины, которая

Y. отогнута под тупым углом к наружной поверхности полуцилиндра, а на внутренней поверхности полуцилипдра укреплен держатель катетера в виде плоской пружины.
