Реферат

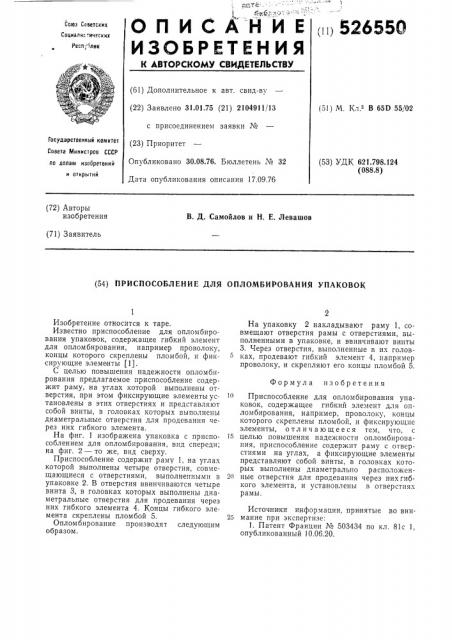

ОП ИСАН И Е

ИЗОБРЕТЕН ИЯ пп 52655О

Союз Советских

Социалистических

Респ, нлик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 31.01.75 (21) 2104911/13 с присоединением заявки № (23) Приоритет

Опубликовано 30.08.76. Бюллетень № 32

Дата опубликования описания 17.09.76 (51) М. Кл з В 65D 55/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.798.124 (088.8) (72) Авторы изобретения

В. Д. Самойлов и Н. E. Левашов (71) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ОПЛОМБИРОВАНИЯ УПАКОВОК

Формула изобретения

Изобретение относится к таре.

Известно приспособление для опломбирования упаковок, содержащее гибкий элемент для опломбирования, например проволоку, концы которого скреплены пломбой, и фиксирующие элементы (1).

С целью повышения надежности опломбирования предлагаемое приспособление содержит раму, на углах которой выполнены отверстия, при этом фиксирующие элементы установлены в этих отверстиях и представляют собой винты, в головках которых выполнены диаметральные отверстия для продевания через них гибкого элемента.

На фиг. 1 изображена упаковка с приспособлением для опломбирования, вид спереди; на фиг. 2 — то же, вид сверху.

Приспособление содержит раму 1, на углах которой выполнены четыре отверстия, совмещающиеся с отверстиями, выполненными в упаковке 2. В отверстия ввинчиваются четыре винта 3, в головках которых выполнены диаметральные отверстия для продевания через них гибкого элемента 4. Концы гибкого элемента скреплены пломбой 5.

Опломбирование производят следующим образом.

На упаковку 2 накладывают раму 1, совмещают отверстия рамы с отверстиями, выполненными в упаковке, и ввинчивают винты

3. Через отверстия, выполненные в их головках, продевают гибкий элемент 4, например проволоку, и скрепляют его концы пломбой 5.

1о Приспособление для опломбирования упаковок, содержащее гибкий элемент для опломбирования, например, проволоку, концы которого скреплены пломбой, и фиксирующие элементы, о т л и ч а ю щ е е с я тем, что, с

15 целью повышения надежности опломбирования, приспособление содержит раму с отверстиями на углах, а фиксирующие элементы представляют собой винты, в головках которых выполнены диаметрально расположен2о ные отверстия для продевания через нихгибкого элемента, и установлены в отверстиях рамы.

Источники информации, принятые во вни25 мание при экспертизе:

1. Патент Франции ¹ 503434 по кл. 81с 1, опубликованный 10.06.20.

526550

Составитель А. Фетискина

Техред Е. Подурушина

Редактор М. Дмитриева

Корректор Н. Стельмах

Типография, пр. Сапунова, 2

Заказ 2013/4 Изд. № 1582 Тираж 963 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, >К-35, Раушская наб,, д. 4/5
