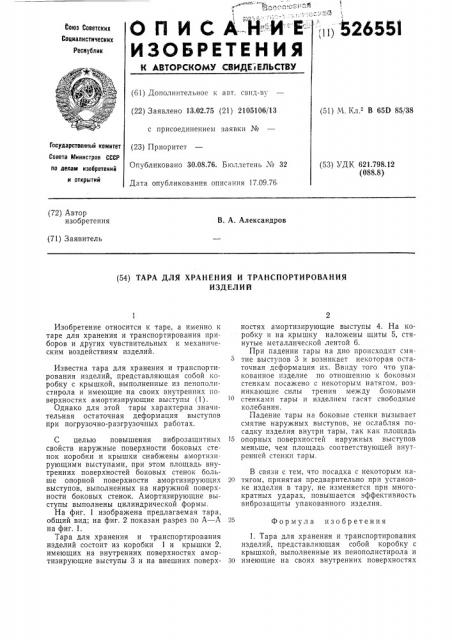

О П И С А--Н-:-И Е -ИЗОБРЕТЕНИЯ,10 826551

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВКДЕ т ЕДЬСТВУ (61) Дополнительное к авт. свпд-ву (22) Заявлено 13.02.75 (21) 2105106/13 с присоединением заявки № (23) Приоритет

Опубликовано 30.08.76. Бюллетень ¹ 32

Дата опубликования описания 17.09.76 (51) М. Кл.з В 65D 85/38

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.798.12 (088.8) (72) Автор изобретения

В. А. Александров (71) Заявитель (54) ТАРА ДЛЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

ИЗДЕЛИЙ

Формула изобретения

Изобретение относится к таре, а именно к таре для хранения и транспортирования приборов и других чувствительных к механическим воздействиям изделий.

Известна тара для хранения и транспортирования изделий, представляющая собой коробку с крышкой, выполненные из пенополпстирола и имеющие на своих внутренних поверхностях амортизирующие выступы (1) .

Однако для этой тары характерна значительная остаточная деформация выступов при погрузочно-р азгрузочных р а ботах.

С целью повышения виброзащитных свойств наружные поверхности боковых стенок коробки и крышки снабжены амортизирующими выступами, при этом площадь внутренних поверхностей боковых стенок больше опорной поверхности амортизирующих выступов, выполненных на наружной поверхности боковых стенок. Амортизирующие выступы выполнены цилиндрической формы.

На фиг. 1 изображена предлагаемая тара, общий вид; на фиг. 2 показан разрез по А — А на фиг. 1.

Тара для хранения и транспортирования изделий состоит из коробки 1 и крышки 2, имеющих на внутренних поверхностях амортизирующие выступы 3 и на внешних поверхностях амортизирующие выступы 4. На коробку и на крышку наложены щиты 5, стянутые металлической лентой 6.

При падении тары на дно происходит смятие выступов 3 и возникает некоторая остаточная дсформация их. Ввиду того что упакованное изделие по отношению к боковым стенкам посажено с некоторым натягом, возникающие силы трения между боковыми стенками тары и изделием гасят свободные колебания.

Падение тары на боковые стенки вызывает смятие наружных выступов, не ослабляя посадку изделия внутри тары, так как площадь

15 опорных поверхностей наружных выступов меньше, чем площадь соответствующей внут.ренней стенки тары.

В связи с тем, что посадка с некоторым на20 тягом, принятая предварительно при установке изделия в тару, не изменяется при многократных ударах, повышается эффективность виброзащиты упакованного изделия.

1. Тара для хранения и транспортирования изделий, представляющая собой коробку с крышкой, выполненные из пенополистирола и

30 имеющие на своих внутренних поверхностях

526551

Фи г.!

А-А

Составитель А. Фетискина

Техред Е. Подурушина Корректор Н. Стельмах

Редактор М. Дмитриева

Заказ 2013/5 Изд. № 1582 Тираж 963 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 амортизирующие выступы, о т л и ч а ю щ а яс я тем, что, с целью повышения виброзащитных свойств, наружные поверхности боковых стенок коробки и крышки снабжены амортизирующими выступами, при этом площадь внутренних поверхностей боковых стенок больше опорной поверхности амортизирующих выступов, выполненных на наружной поверхности боковых стенок.

2. Тара по п. 1, отличающаяся тем, что амортизирующие выступы выполнены ци. линдрической формы.

Источники и нформации, принятые во внимание при экспертизе:

1. Патент Ф ра нции № 2086988 по кл.

B б5Р 85/00, опубликованный 04.02.72 (прототип) .
