Композиция для пропитки абразивных кругов из эльбора

Композиция для пропитки абразивных кругов из эльбора

Иллюстрации

Показать все

Реферат

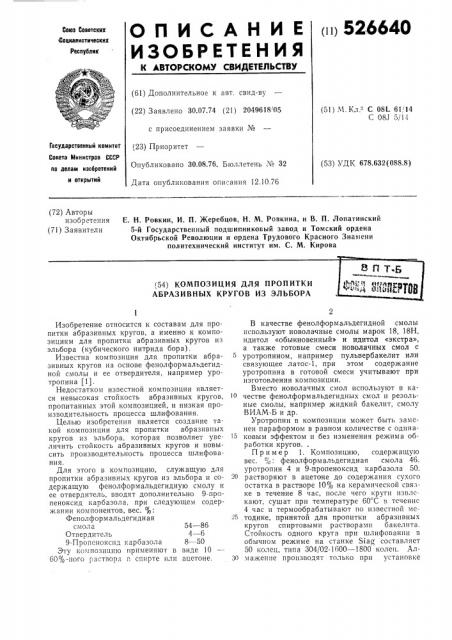

О П И С А Н И Е (и) 526640

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.07.74 (21) 2049618 05 с присоединением заявки № (23) Приоритет

Опубликовано 30.08.76. Бюллетень ¹ 32

Дата опубликования описания 12.10.76 (51) М. Кл.- "С 08L 61 14

С 08J 5/14

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 678.632(088.8) (72) Авторы изобретения (71) Заявители

Е. Н. Ровкин, И. П. Жеребцов, Н. М. Ровкина, и В. П. Лопатинский

5-й Государственный подшипниковый завод и Томский ордена

Октябрьской Революции и ордена Трудового Красного Знамени политехнический институт им. С. М. Кирова ать (54) КОМПОЗИЦИЯ ДЛЯ ПРОПИТКИ

АБРАЗИВНЫХ КРУГОВ ИЗ ЭЛЪБОРА

Изобретение относится к составам для пропитки абразивных кругов, а именно к композициям для пропитки абразивных кругов из эльбора (кубического нитрида бора).

Известна композиция для пропитки абразивных кругов на основе фенолформальдегидной смолы и ее отвердителя, например уротропина (1).

Недостатком известной композиции является невысокая стойкость абразивных кругов, пропитанных этой композицией, и низкая производительность процесса шлифования.

Целью изобретения является создание такой композиции для пропитки абразивных кругов из эльбора, которая позволяет увеличить стойкость абразивных кругов и повысить производительность процесса шлифования.

Для этого в композицию, служащую для пропитки абразивных кругов из эльбора и содержащую фенолформальдегидную смолу и ее отвердитель, вводят дополнительно 9-пропеноксид кар базол а, при следующем содержании компонентов, вес. %:

Феполформальдегидная смола 54 — 86

Отвердитель 4 — 6

9-Пропсноксид карбазола 8 — 50

Эту ко лпозицию применяют в виде 10

G0%-ного раствора г, спирте нли ацетоне.

В качестве фенолформальдегидной смолы используют новолачные смолы марок 18, 18Н, идитол «обыкновенный» и идитол «экстра», а также готовые смеси новолачных смол с уротропином, например пульвербакелит или связующее латос-1, при этом содержание уротропина в готовой смеси учитывают при изготовлении композиции.

Вместо новолачных смол используют в качестве фенолформальдегидных смол и резольные смолы, например жидкий бакелнт, смолу

ВИАМ-Б и др.

Уротропин в композиции может быть заменен параформом в равном количестве с одина15 ковым эффектом н без изменения режима обработки кругов..

Пример 1. Композицию, содержащую вес. %. фенолформальдегидная смола 46. уротропин 4 и 9-пропеноксид карбазола 50, растворяют в ацетоне до содержания сухого остатка в растворе 10 на керамической связке в течение 8 час, после чего круги извлекают, сушат при температуре 60 C в теченис

4 час и термообрабатывают по известной ме25 .тодике, принятой для пропитки абразивных кругов спиртовыми растворами бакелпта.

Стойкость одного круга при шлифовании в обычном режиме на станке Siam составляет

50 колец, типа 304/02-1600 †18 колец. Ал30 маженне производят только при установке

526640

Составитель А. Рожков

Редактор Т. Никольская Техред Е. Подурушина Корректор Т. Добровольская

Заказ 2061/7 Изд. Хв 1627 Тираж 630 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 круга. Прижоги при шлифовании отсутствуют на 100 /о продукции.

Пример 2. По примеру 1 при составе композиции, вес. %. фенолформальдегидная смола 88, параформ 6,9-пропеноксид карбазола

8, стойкость одного круга, пропитанного

40 /о-ным спиртовым раствором указанной композиции, составляет 1100 — 1200 колец.

Прижоги при шлифовании отсутствуют на

100% продукции.

Пример 3. По примеру 1 при составе композиции, вес. /о. фенолформальдегидная смола 78, уротропин 6,9-пропеноксид карбазола

16, стойкость одного круга, пропитанного

20о/о-ным раствором указанной композиции в ацетоне составляет 1400 — 1500 колец. Прожоги при шлифовании отсутствуют.

Стойкость абразивного круга из эльбора в состоянии заводской поставки без использования предлагаемой композиции составляет

350 — 400 колец, при этом через каждые 2 — 3 кольца производят алмажение круга.

Производительность труда при использовании предлагаемой композиции повышается на

20 — 35о/о за счет снижения брака и отсутствия потерь времени на алмажение и смену абра5 зивных кругов.

Формула изобретен ия

Композиция для пропитки абразивных кругов из эльбора на основе фенолформальдегид10 ной смолы и отвердителя, о тли ч а ю ща я ся тем, что, с целью увеличения стойкости абразивных кругов и повышения производительности процесса шлифования, она содержит дополнительно 9-пропеноксид карбазола при

15 следующем соотношении компонентов, вес. /о.

Фенолформальдегидная смола 46 — 86

Отвердитель 4 — 6

9-Пропеноксид карбазола 8 — 50

20 Источники, принятые во внимание при экспертизе:

1. Авт. св. № 44453, В 24d 5/00: 1954.
