Объемный блок здания

Объемный блок здания

Иллюстрации

Показать все

Реферат



п11 526697

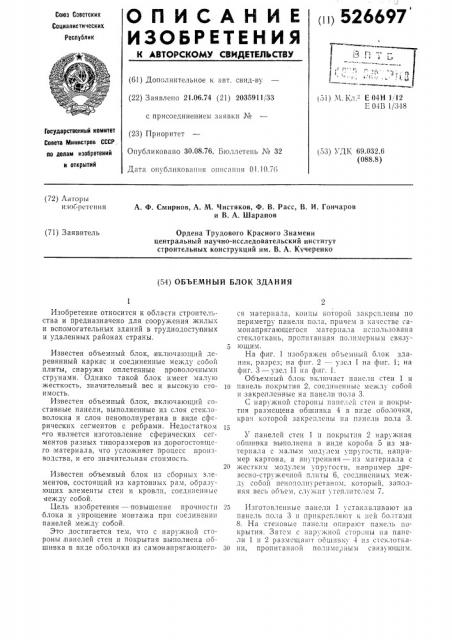

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Г -(1 " з „: )3 (61) Дополнительное к авт. свид-ву (22) Заявлено 21.06.74 (21) 2035911/ЗЗ

151) М. Кл. - Е 04Н 1 12

Б 04В 1/348 с присоединением заявки №

Государственный комитет

Совета Министров СССР, по делам изобретений и открытий (23) Приоритет

Опубликовано 30.08.76. Бюллетень № 32

Дата опубликования описания 01.10.76 (53) УДК 69.032.6 (088.8) (72) Авторы изобретения

А. Ф. Смирнов, А. М. Чистяков, Ф. В. Расс, В. И. Гончаров и В. А. Шарапов (71) Заявитель

Ордена Трудового Красного Знамени центральный научно-исследовательский институт строительных конструкций им. В. А. Кучеренко (54) ОБЪЕМНЫЙ БЛОК ЗДАНИЯ

Изобретение относится к области строител1ства и предназначено для сооружения жилы.; и вспомогательных зданий в труднодоступных и удаленных районах страны.

Известен объемный блок, включающий деревянный каркас и соединенные между собой .плиты, снаружи оплетенные проволочньгми струнами. Однако такой блок имеет малую жесткость, значительный вес и высокую стоимостьь.

Известен объемный блок, включающий составные панели, выполненные из слоя стекловолокна и слоя пенополиуретана в виде сферических сегментов с ребрами. Недостатком го является изготовление сферических сегментов разных типоразмеров из дорогостоящего материала, что усложняет процесс производства, и его значительная стоимость.

Известен объемный блок из сборных элементов, состоящий из картонных pair, образу|ощих элементы стен и кровли, соединенные между собой.

Цель изобретения — повышение прочности блока и упрощение монтажа при соединении панелей между собой.

Это достигается тем, что с наружной стороны панелей стен и покрытия выполнена оошивка в виде оболочки из самонапрягающегося материала, концы которой закреплены по периметру панели пола, причем в качестве самонапрягающегося материала использована стеклоткань, пропитанная полимерным связу5 ющим.

На фиг. 1 изображен объемный блок здания, разрез; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — узел 11 на фиг. 1.

Обьемный блок включает панели стен 1 и

1о панель покрытия 2, соединенные между собой и закрепленные на панели пола 3.

С нарлкной стороны панелей сТсН и покрытия размещена обшивка 4 в впдс оболочки, края которой закреплены на панели пола 3.

У панелей стен 1 и покрытия 2 наружная обшивка выполнена в виде короба 5 из материала с малым модулем упругости, например картона, а внутренняя — пз материала с

20 жестким модулем упругости, например древесно-стружечной плиты 6, соединенных между собой пенополпурстаном, который, заполняя весь объем. сл жпт тсплптслем 7.

25 Изготовленные панели 1 устанавливают на панель пола 3 и прикрепляют к пей болгамп

8. На стеновые панели опирают панель покрытия. Затем с наружной cToparrrr rra панег r r 1 Ir 2 1з а з м е щ а ю т о б ш и в и 1 4 )13 c T P li. r o T r:. a30 нп, пропитанной полимерным связующим.

526697

Формула изобретения

Оыг!

Узел Х

У,1ел 7

Рог. 2

Риг Ю

Составитель Е. Самончик

Техред 3. Тараненко

Редактор Т. Пилипенко

Корректор А. Галахова

Заказ 2069/2 Изд. № 1643 Тираж 882 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Края стеклоткани закрепляют по,периметру напели 3.

В результате полимеризации связующий магериал оболочки, обхватывающий каркас, да."т усадку, самонапрятая ее, обжимает весь объем, упрощая монтаж,при соединении панелей в блок, и обеспечивает жесткость и прочность ооъемного блэка.

Такой блок можно подвергать монтажным нагрузкам, перемещать на любых транспортных средствах и устанавливать при эксплуатации на готовые фундаменты, на спланированную поверхность грунта или на телескопические опоры, если рельеф местности не позволяет установить блок или несколько блоков на одной отметке.

1. Объемный бло к здания, включающий панели покрытия, пола и стен, выполненные в виде короба с размещенным в нем утеплителем, отличающийся тем, что, с целью повышения прочности блока и упрощения монтажа при соединении панелей между собой, с наружной стороны панелей стен и покрытия

10 выполнена обшивка в виде оболочки из самонапрягающегося материала, концы которой закреплены по периметру, панели пола.

2. Объемный блок здания по п. 1, о т л и ч аю шийся тем, что, в качестве самонапрягаюГ5 щегося материала использована стеклоткань, пропитанная полимерным связующим
