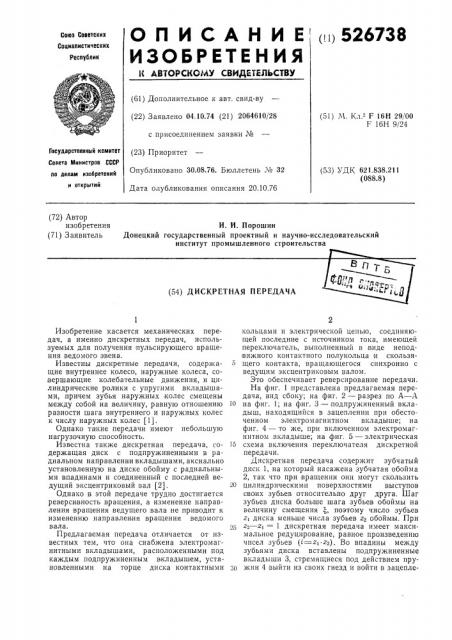

О П И С А Н И Е, (!i) 526738
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
Н АВТОРСКОМУ СВИДБ ЕДЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.10.74 (21) 2064610/28 с присоединением заявки № (23) Приоритет (51) Ч. Кл. - F 16H 29/00
F 16Н 9,/24
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
Опубликовано 30.08.76. Бюллетень ¹ 32 ! Дата опубликования описания 20.10.76 (53) УДК 621.838.211 (088.8) (72) Автор изобретения (71) Заявитель
И. И. Порошин
Донецкий государственный проектный и научно-исследовательский институт промышленного строительства (54) ДИСКРЕТНАЯ ПЕРЕДАЧА
Изобретение касается механических передач, а именно дискретных передач, используемых для получения пульсирующего вращения ведомого звена.
Известны дискретные передачи, содержащие внутреннее колесо, наружные колеса, совершающие колебательные движения, и цилиндрические ролики с упругими вкладышами, причем зубья наружных колес смещены между собой на величину, равную отношению разности шага внутреннего и наружных колес к числу наружных колес (1).
Однако такие передачи имеют небольшую нагрузочную способность.
Известна также дискретная передача, содержащая диск с подпружиненными в радиальном направлении вкладышами, аксиально установленную на диске обойму с радиальными впадинами и соединенный с последней ведущий эксцентриковый вал (2).
Однако в этой передаче трудно достигается реверсивность вращения, а изменение направления вращения .ведущего вала не приводит к изменению направления вращения ведомого вала.
Предлагаемая передача отличается от известных тем, что она снабжена электромагнитными вкладышами, расположенными под каждым подпружиненным вкладышем, установленными на торце диска контактными кольцами и электрической цепью, соединяющей последние с источником тока, имеющей переключатель, выполненный в виде неподвижного контактного полукольца и скользящего контакта, вращающегося синхронно с ведущим эксцентриковым валом.
Это обеспечивает реверсирование передачи.
На фиг. 1 .представлена предлагаемая передача, вид сбоку; на фиг. 2 — разрез по А — Л
1О на фиг. 1; на фиг. 3 — подпружиненный вкладыш, находящийся в зацеплении при обесточенном электромагнитном вкладыше; на фиг. 4 — то же, при включенном электромагнитном .вкладыше; на фиг. 5 — электрическая
15 схема включения переключателя дискретной передачи.
Дискретная передача содержит зубчатый диск 1, на который насажена зубчатая обойма
2, так что при вращении они могут скользить
20 цилиндрическими поверхностями выступов своих зубьев относительно друг друга. Шаг зубьев диска больше шага зубьев обоймы на величину смещения, поэтому число зубьев
, диска меньше числа зубьев z> обоймы. При
z — z< = 1 дискретная передача имеет максимальное редуцирование, равное произведению чисел зубьев (i = т z ) . Во впадины между зубьями диска вставлены подпружиненные вкладыши 3, стремящиеся под действием пружин 4 выйти из своих гнезд и войти в зацепле526738
Зо з5
45 ние с зубьями обоймы. При z> — z>=1 в зацепление может войт и только один подпружиненный вкладыш, что и обеспечивает возможность, получения наибольшей степени редуцирования. В цилиндрические гнезда диска под каждый подпружиненный вкладыш вмонтированы ферритовые сердечники 5 с обмоткой 6 из изолированной проволоки. При пропускании электрического тока по обмотке ферритовые сердечники намагничаваются и притягивают подпружиненные вкладыши, выводя их из зацепления (см. фиг. 4). Наружной обойме сообщаются колебания от генератора колебательных движений. Генератором колебательных движений может служить, например, эксцентриковый вал 7 с ползуном 8, помещенньтм в направляющие вилки 9 зубчатой обоймы. Эксцентриковый вал, генерирующий колебательные движения, является ведущим валом дискретной передачи. Ведомым валом служит вал 10, на который насажен зубчатый диск. В собранном виде передача имеет две боковые шайбы 11, прикрепленные к торцам диска винтами. Выводы обмотки электромагнитных вкладышей подключены к контактным кольцам 12, расположенным на изоляционном диске 13, смонтированном на торце зубчатого диска. Подача электрического тока к обмоткам электромагнитов осуществляется через скользящие контакты 14 с помощью переключателя 15, состоящего из неподвижного контактного полукольца 16 и скользящего контакта 17, вращающегося синхронно с ведущим валом передачи. Для этого, втулка скользящего контакта 17 насажена на свободный конец ведущего вала. На фиг. 5 схематически представлено положение контакта 17 и контактного полукольца 16 в момент одного из крайних положений зубчатой обоймы. При такой схеме включения электромагнитов подпружиненных вкладышей за один оборот ведущего вала обойма совершает один рабочий и один холостой ход t направлении, зависящем от направления вращения ведущего вала.
При включении электродвигателя, сообщаю щего вращение ведущему эксцентриковому валу 7, включается переключатель 15. При вращении ведущего вала по часовой стрелке (см. фиг. 5) в течение первого полуоборота электрическая цепь разомкнута, и скользящий контакт 17 не взаимодействует с контактным полукольцом 16. Электромагниты обесточены, а подпружиненные вкладыши 3 вытолкнуты действием пружины 4 (см. фиг. 3) и находятся в зацеплении, поэтому обойма совершает рабочий ход, сообщая диску 1 вращательный импульс по часовой стрелке, если обойма в начале хода находилась в крайнем левом положении, или против часовой стрелки, если обойма находилась в крайнем правом положении.
При дальнейшем вращении ведущего вала обойма изменяет направление колебания и совершает холостой ход, так как контакт 17 скользит по полукольцу 16, замыкая электрическую цепь электромагнитов, притягивающих подпружиненные вкладыши, .в результате чего обойма свободно скользит по диску. Далее вновь наступает рабочий ход, и цикл повторяется. При этом .ведомый вал совершает пульсирующее вращение в одном направлении. Для изменения направления ведомого вала требуется осуществить реверсирование электродвигателя.
Формула изобретения
Дискретная передача, содержащая диск с подпружиненными в радиальном напра вленил вкладышами, аксиально установленную на диске обойму с радиальными впадинами и соединенный с последней ведущий эксцентриковый вал, отличающаяся тем, что, с целью обеспечения реверсирования передачи, она снабжена электромагнитными вкладышами, расположенными под каждым,подпружиненным вкладышем, установленными на торце диска контактными кольцами и электрической цепью, соединяющей последние с источником тока, имеющей переключатель, выполненный в виде неподвижного контактного полукольца и скользящего контакта, вращающегося синхронно с ведущим эксцентриковым валом.
Источники информации, принятые во внимание при экспертизе:
1. Авт. св. № 311075, F 16H 29/00, 1969.
2. Авт. св. № 337591, F 16Н 9/24, 1969 (проготип).
