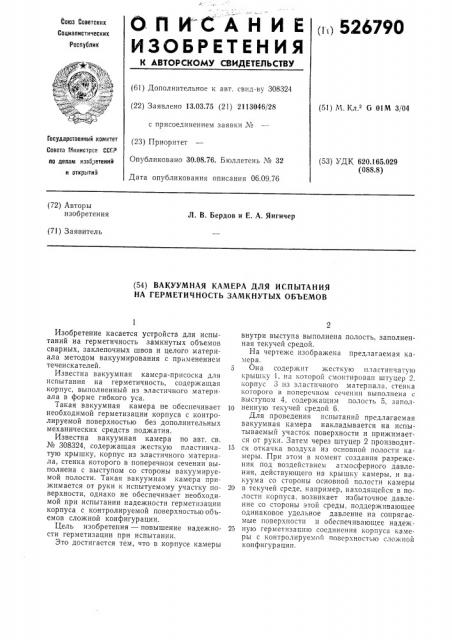

0 П И С А Н И Е 1,) 526790

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фК+ . (61) Дополнительное к авт. свид-ву 308324 (22) Заявлено 13.03.75 (21) 2113046/28 (51) М. Кл G 01М 3/04 с присоединением заявки М

Государственный комитет

Совета Министров ССГР ло делам нзоб;плетений и открытий (23) Приоритет

Опубликовано 30.08.76. Бюллетень ч 32

Дата опубликования описания 06.09.76 (53) УДК 620.165.029 (088.8) (72) Авторы изобретения

Л. В. Бердов и Е. А. Янгичер (71) Заявитель (54) ВАКУУМНАЯ КАМЕРА ДЛЯ ИСПЫТАНИЯ

НА ГЕРМЕТИЧНОСТЬ ЗАМКНУТЫХ ОБЪЕМОВ

Изобретение касается устройств для испытаний на герметичность замкнутых объемов сварных, заклепочных швов и целого материала методом вакуумирования с применением течеискателей.

Известна вакуумная камера-присоска для испытания на герметичность, содержащая корпус, выполненный из эластичного материала в форме гибкого уса.

Такая вакуумная камера не обеспечивает необходимой герметизации корпуса с контролируемой поверхностью без дополнительных механических средств поджатия.

Известна вакуумная камера по авт. св.

Ке 308324, содержащая жесткую пластинчатую крышку, корпус из эластичного материала, стенка которого в поперечном сечении выполнена с выступом со стороны вакуумируемой полости. Такая вакуумная камера прижимается от руки к испытуемому участку поверхности, однако не обеспечивает необходимой при испытании надежности герметизации корпуса с контролируемой поверхностью объемов сложной конфигурации.

Цель изобретения — повышение надежности герметизации при испытании.

Это достигается тем, что в корпусе камеры внутри выступа выполнена полость, заполненная текучей средой.

На чертеже изображена предлагаемая камера.

Она содержит жесткую иластинчатую крышку 1, на которой смонтирован штуцер 2. корпус 3 из эластичного материала, стенка которого в поперечном сечении выполнена с выступом 4, содержащим полость 5, запол1п пенную текучей средой 6.

Для проведения испытаний предлагаемая вакуумная камера накладывается на испытываемый участок поверхности и прижимается от руки. Затем через штуцер 2 производит15 ся откачка воздуха из основной полости камеры. При этом в момент создания разрежения под воздействием атмосферного давления, действующего на крышку камеры, и вакуума со стороны основной полости камеры

20 в текучей среде, например, находящейся в Нолости корпуса, возникает избыточное давление со стороны этой среды, поддерживающее одинаковое удельное давление на сопрягаемые поверхности и обеспечивающее надеж25 ную герметизацию соединения корпуса камеры с контролируемой поверхностью сложной конфи гур а ци и.

Формула изобретения

Составитель Б. Нетребко

Текред В. Рыбакова Корректор И. Позняковскаа

Редактор О. Юркова

Заказ 2005/9 Изд. № 1598 Тираж 1029 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, и

"вакуумная камера для испытания на герметичность замкнутых объемов по авт. св. № 308324, отличающаяся тем, что, с целью повышения надежности герметизации при испытании, в корпусе камеры внутри выступа выполнена полость, заполненная текучей средой. 3
