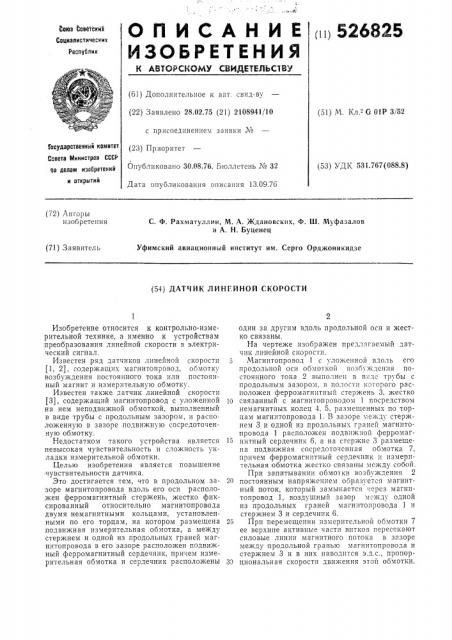

О П И С А Н И Е (il! 526825

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнй

Социалистических

Республик (61) Дополнительное к авт. свнд-ву (22) Заявлено 28.02.75 (21) 2108941/10 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.08.76. Бюллстень ¹ 32

Дата опубликования описания 13.09.76 (51) М. Кл."- 6 01Р 3/52

Государственный комитет

Совета Министров СССР (53) УД1 531.767(088.8) по делам изобретений и открытий (72) Авторы изобретения

С. Ф. Рахматуллин, М. А. Ждановских, Ф. Ш. Муфазалов и А. Н. Буценец

Уфимский авиационный институт им. Серго Орджоникидзе (71) Заявитель (54) ДАТЧИК ЛИНГЙНОЙ СКОРОСТИ

Изобретение относится к контрольно-измерительной технике, а именно к устройствам преобразования линейной скорости в электрический сигнал.

Известен ряд датчиков линейной скорости (1, 2), содержащих магнитопровод, обмотку возбуждения постоянного тока или постоянный магнит и измерительную обмотку.

Известен также датчик линейной скорости (3), содержащий магнитопровод с уложенной на нем неподвижной обмоткой, выполненный в виде трубы с продольным зазором, и расположенную в зазоре подвижную сосредоточенную обмотку.

Недостатком такого устройства является невысокая чувствительность и сложность укладки измерительной обмотки.

Целью изобретения является повышение чувствительности датчика. .Это достигается тем, что в продольном за.зоре магнитопровода вдоль его оси расположен ферромагнитный стержень, жестко фиксированный относительно магнитопровода двумя немагнитными кольцами, установленными по его торцам, на котором размещена подвижная измерительная обмотка, а между стержнем и одной из продольных граней магнитопровода в его зазоре расположен подвижный ферромагнитный сердечник, причем измерительная обмотка и сердечник расположены один за другим вдоль продольной оси и жестко связаны.

На чертеже изображен предлагаемый датчик линейной скорости. б Магнптопровод 1 с уложенной вдоль его продольной оси обмоткой возбугкденпя постоянного тока 2 выполнен в виде трубы с продольным зазором, в полости которого расположен ферромагнитный стержень 3, жестко !

О связанный с магнитопроводом 1 посредством немагнитных колец 4, 5, размещенных по торцам магнитопровода 1. В зазоре мея;ду стержнем 3 и одной из продольных граней магнитопровода 1 расположен подвижной ферромаг-!

5 нитный сердечник 6, а на стержне 3 размещена подвижная сосредоточенная обмотка 7, причем ферромагнитный сердечник и измерительная обмотка жестко связаны между собой.

При запитывании обмотки возбуждения 2

20 постоянным напряжением образуется магнитный поток, который замыкается через магнитопровод 1, воздушный зазор между одной из продольных граней магнитопровода 1 н стержнем 3 и сердечник 6.

25 При перемещении измерительной обмотки 7 ее верхние активные части витков пересекают силовые линии магнитного потока в зазоре между продольной гранью магнитопровода и стержнем 3 и в них наводится э.д.с., пропор30 циональная скорости движения этой обмотки.

526825

Формула изобретения

Составитель Ю. Мручко

Техред В. Рыбакова

Корректор И. Позняковская

Редактор Е. Шепелева

Заказ 201979 Изд. ¹ 1577 Тираж 1029 Г1одписное

ЦНИИПИ Государсгвенного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2

Нижние части витков измерительной обмотки не пересекаются силовыми линиями магнитного потока, так как весь поток замыкается через сердечник 6.

Датчик линейной скорости, содержащий магнитопровод с продольным зазором, неподвижную обмотку и расположенную в зазоре подвижную измерительную обмотку, о тличающийся тем, что, с целью повышения чувствительности, в продольном зазоре магнитопровода расположен ферромагнитный стержень, жестко фиксированный относительно магнитопровода двумя немагнитными кольцами, установленными по его торцам, на котором размещена годвижная обмотка, а между стержнем и одной из продольных граней магнитопровода в его зазоре расположен ферромагнитный сердечник, жестко связанный с подвижной измерительной обмоткой, Источники информации, принятые по внимание при экспертизе:

1. Авт. св. ¹ 157563, G Оlр 3/50, 1961.

2. Авт. св. № 453632, G О l р 3/52, 1972.

15 3. Авт. св. № 296995, G Оlр 3/48, 1970 (прототип) .
