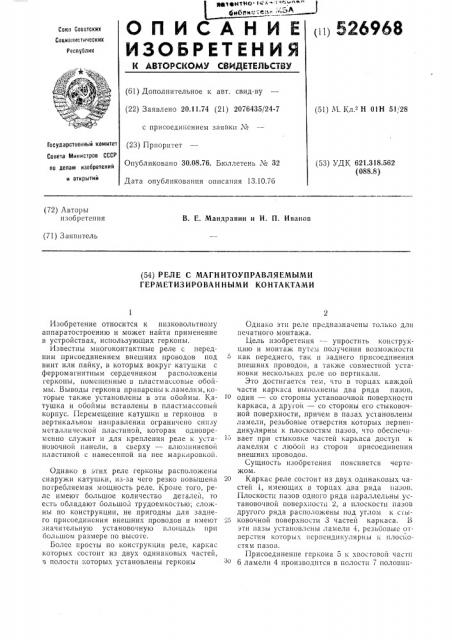

О П И С А Н И Е 1111526968

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик, @ Ф . ф = (61) Дополнительное к авт. свид-ву (22) Заявлено 20.11.74 (21) 2076435/24-7 (51) М. Кл.-" Н 01Н 51!28 с присоеди1 опием заявки М

Государственный комитет

Совета Министров СССР (23) Приоритет

Опубликовано 30.08.76. Бюллетень М 32

Дата опубликования описания 13.10.76 (53) УДК 621.318 562 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. Е. Мандравин и И. П. Иванов (71) Заявитель (54) РЕЛЕ С МАГНИТОУПРАВЛЯЕМЫМИ

ГЕРМЕТИЗИРОВАН НЫМИ КОНТАКТАМИ

Изобретение относится к низковольтному аппаратостроению и может найти применение в устройствах, использующих герконы.

Известны многоконтактные реле с передним присоединением внешних проводов под винт или пайку, в которых вокруг катушки с ферром агнитным сердечником расположены герконы, помещенные в пластмассовые обоймы. Выводы геркона приварены кламелям, которые также установлены в эти обоймы. Катушка и обоймы вставлены в пластмассовый корпус. Перемещение катушки и герконов в вертикальном направлении ограничено снизу металлической пластиной, которая одновременно служит и для крепления реле к установочной панели, а сверху — алюминиевой пластиной с нанесенной на нее маркировкой.

Однако в этих реле герконы расположены снаружи катушки, из-за чего резко повышена потребляемая мощность реле. Кроме того, реле имеют большое количество деталей, то есть обладают большо,:1 трудоемкостью; сложны по конструкции, не пригодны для заднего присоединения внешних проводов и имеют значительную установочную площадь при большом размере по высоте.

Более просты по конструкции реле, каркас которых состоит из двух одинаковых частей, в полости которых установлены герконы

Однако этп реле предназначены только для печатного монтажа.

Цель изобретения — упростить конструкцию и монтаж путем получения возможности как переднего, так и заднего присоединения внешних проводов, а также совместной установки нескольки«реле 110 вертикали.

3Т0 достигается тем, что в торца«каждой части каркаса выполнены два ряда пазов, один — со стороны установочной повер«ности каркаса, а другои — со стороны er.î стыковочной поверхности, причем в пазах установлены ламели, резьбовые отверстия которых перпендикулярны к плоскостям пазов, что обеспечиВает при стыковке 1астеи каркаса доступ и ламелям с любой из сторон присоединения внешних проводов.

Сущность изобретения поясняется чертежом.

20 Каркас реле состоит из двух одинаковых частей 1, имеющих в торца«два ряда пазов.

11лоскостп пазов одного ряда параллельны установочной поверхности 2, а плоскости пазов другого ряда расположены под углом и с1ы25 ковочной поверхности 3 частей каркаса. В эти 1123bi установлены ламели 4, резьбовыс OTвере сия котОры«11ерпендикулярны 1 плоскостям пазов.

Присоединение геркона 5 и «востовой части

6 ламели 4 производится в полости 7 половип526968 ки каркаса. Вывод 8 обмотки управления также присоединяется к ламели в этой же полости.

При стыковке двух частей каркаса обеспечивается доступ инструмента к винтам ламелей с любой из сторон присоединения внешних проводов. Обмотка реле одновременно закрепляет и части каркаса, внутри которого располагаются герконы.

Сверху на реле надет ферромагнитный экран 9.

Такая конструкция реле позволяет забирать реле по вертикали и крепить их двумя винтами к установочной панели.

Реле просто, содержит две конструктивные детали, в то время как известные реле содержат десять таких деталей. Кроме того, предлагаемое реле свободно от нарушений работы контактов, возможных в условиях посторонних магнитных полей и обусловленных в известных реле внешним расположением герконов.

Предлагаемая конструкция реле позволяет создать реле на любое количество контактов.

Имеется возможность получения реле с двумя обмотками для имитации размыкающих контактов, поскольку в наличии имеются две свободные ламели.

Изобретение дает значительную техникоэкономическую эффективность вследствие про5 стоты конструктивного решения, небольшой установочной площади, возможности монтажа реле друг на друге по вертикали и, главное, возможности как переднего, так и заднего присоединения внешних проводов.

Формула изобретения

Реле с магнитоуправляемыми герметизированными контактами (герконами), содержа15 щее каркас, выполненный из двух одинаковых частей, образующих полость для размещения герконов, и ламели с резьбовыми отверстиями для присоединения внешних проводов, отличающееся тем, что, с целью

20 упрощения конструкции и монтажа, в торцах каждой части каркаса выполнены два ряда пазов, один — со стороны установочной поверхности каркаса, а другой — со стороны его стыковочной поверхности, причем в пазах ус25 тановлены ламели, резьбовые отверстия которых перпендикулярны к плоскостям пазов.
