Реферат

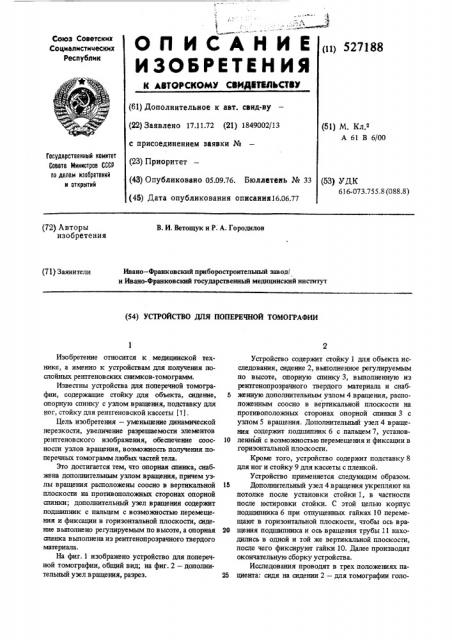

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (п) 527188

К АВТОРСКОМУ СВКДИТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 17.11.72 (21) 1849002/13 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.09.76. Бюллетень № 33 (45) Дата опубликования описания16.06.77 (51) М. Кл.е

А 61 В 6/00

Государственный комитет

Совета Мииистров СССР

Il0 делам изобретеиий и открытий (53) УДК

616-073.755.8 (088.8) (72) Авторы изобретения

В. И. Ветощук и Р; А. Городилов

Ивано — Франковский приборостроительный завод( и Ивано-Франковский государственный медицинский институт (71) Заявители (54) УСТРОЙСТВО ДЛЯ ПОПЕРЕтП4ОЙ ТОМОГРАФИИ

Изобретение относится к медицинской технике, а именно к устройствам для получения послойных рентгеновских снимков-томограмм.

Известны устройства для поперечной томографии, содержащие стойку для объекта, сидение, 5 опорную спинку с узлом вращения, подставку для ног, стойку для рентгеновской кассеты (11.

Цель изобретения — уменьшение динамической нерезкости, увеличение разрешаемости элементов рентгеновского изображения, обеспечение соос- 10 ности узлов вращения, возможность получения поперечных томограмм любых частей тела.

Это достигается тем, что опорная спинка, снабжена дополнительным узлом вращения, причем узлы вращения раатоложены соосно в вертикальной 15 плоскости на противоположных сторонах опорной спинки; дополнительный узел вращения содержит подшипник с пальцем с возможностью перемещения и фиксации в горизонтальной плоскости, сидение выполнено регулируемым по высоте, а опорная 20 алинка выполнена из рентгенопрозрачного твердого материала.

На фиг. 1 изображено устройство для поперечной томографии, общий вид; на фиг. 2 — дополнительньй узел вращения, разрез. 25

Устройство содержит стойку 1 дпя объекта исследования, сидение 2, выполненное регулируемым по высоте, опорную спинку 3, выполненную из рентгенопрозрачного твердого материала и снабженную дополнительным узлом 4 вращения, расположенным соосно в вертикальной плоскости на противоположных сторонах опорной спинки 3 с узлом 5 вращения. Дополнительньй узел 4 вращения содержит подшипник 6 с пальцем 7, установленньтй с возможностью перемещения и фиксации в горизонтальной плоскости.

Кроме того, устройство содержит подставку 8 для ног и стойку 9 для кассеты с пленкой.

Устройство применяется следующим образом.

Дополнительный узел 4 вращения укрепляют на потолке после установки стойки 1, в частности после юстировки стойки. С этой целью корпус подшипника 6 при отпущенных гайках 10 перемещают в горизонтальной плоскости, чтобы ось вращения подшипника и ось вращения трубы 11 находились в одной и той же вертикальной плоскости, после чего фиксируют гайки 10. Далее производят окончательную сборку устройства.

Исследования проводят в трех положениях пациента: сидя на сидении 2 — для томографии голо527188

ЦНИИПИ Заказ 592/1 7

Тираж 630 Подписное

Филиал ППП * Патент", г. Ужгород, ул. Проектная, 4 вы,шеи, органов грудной клетки, стоя на подставке 8 для ног (при снятом сидении) — для томографии органов брюшной полости, таза и стоя на сидении — для томографии нижних конечностей.

Формула изобретения

1. Устройство для поперечной томографии, содержащее стойку для объекта исследования, сидение, опорную спинку с узлом вращения, подставку для ног, стойку для кассеты с пленкой, привод, отличающее ся тем, что с целью уменьшения динамической нерезкости и увеличения разрешаемости элементов рентгеновского изображения, опорная спинка снабжена дополнительным узлом вращения, причем узлы вращения расположены соосно в вертикальной плоскости на противоположных сторонах опорной спинки.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что с целью обеспечения соосности узлов вращения, дополнительный узел вращения содержит подшипник с пальцем с возможностью перемещения и фиксации в горизонтальной плоскости.

3. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что с целью возможности получения поперечных томограмм любых частей тела, сидение выполнено регулируемым по в ысоте.

4. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что опорная спинка выполнена из ренттенопрозрачного твердого материала.

Источники информации, принятые во внимание при экспертизе:

1. М.С. Овощников. "Новые аппараты и методы рентгеновского исследования", Киев, 1962, с, 244.
