Композиция на основе полиуретанового термоэластопласта

Композиция на основе полиуретанового термоэластопласта

Иллюстрации

Показать все

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

1и,527459

Йоюз Советских

Социалистических

Республик

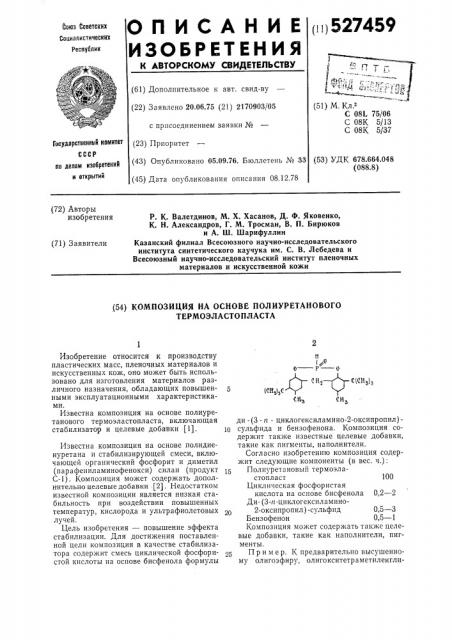

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 20.06.75 (21) 2170903/05 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.09.76. Бюллетень № 33 (45) Дата опубликования описания 08.12.78 (51) М. Кл.

С 081 75/06

С 08К 5/13

С 08К 5/37

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 678.664.048 (088.8) (72) Авторы изобретения

P К. Валетдинов, М. Х. Хасанов, Д. Ф. Яковенко, К. Н. Александров, Г. М. Тросман, В. П. Бирюков и А. Ш. Шарифуллин

Казанский филиал Всесоюзного научно-исследовательского института синтетического каучука им. С. В. Лебедева и

Всесоюзный научно-исследовательский институт пленочных материалов и искусственной кожи (71) Заявители (54) КОМПОЗИЦИЯ НА ОСНОВЕ ПОЛИУРЕТАНОВОГО

ТЕРМОЭЛАСТО ПЛАСТА н о

0 Р о

СН2 (Сн 4С

С1СН ) сн

Изобретение относится к производству пластических масс, пленочных материалов и искусственных кож, оно может быть использовано для изготовления материалов различного назначения, обладающих повышенными эксплуатационными характеристиками.

Известна композиция на основе полиуретанового термоэластопласта, включающая стабилизатор и целевые добавки (1). 10

Известна композиция на основе полидиенуретана и стабилизирующей смеси, включающей органический фосфорит и диметил (парафениламинофенокси) силан (продукт

С-1). Композиция может содержать дополнительно целевые добавки (2). Недостатком известной композиции является низкая стабильность при воздействии повышенных температур, кислорода и ультрафиолетовых лучей.

Цель изобретения — повышение эффекта стабилизации. Для достижения поставленной цели композиция в качестве стабилизатора содержит смесь циклической фосфористой кислоты на основе бисфенола формулы ди - (3 - и - циклогексиламино-2-оксипропил)сульфида и бензофенона. Композиция содержит также известные целевые добавки, такие как пигменты, наполнители.

Согласно изобретению композиция содержит следующие компоненты (в вес. ч.):

Полнуретановый термоэластопласт 100

Циклическая фосфористая кислота на основе бисфенола 0,2 — 2

Ди- (3-и-циклогексиламино2-оксипропил) -сульфид 0,5 — 3

Бензофенон 0,5 — 1

Композиция может содержать также целевые добавки, такие как наполнители, пигменты.

Пример. К предварительно высушенному олигоэфиру, олигокситетраметиленгли527459

Таблица 1

Рецептура, вес. ч.

Компонент контрольная

100

0,5

100

2,0

0,5

1,0

1,0

Таблица 2

Номер рецептуры

Показатель

550

580

525 до старения

420

603

490 до старения после старения

Жесткость, г;

1,6

1,8

1,6

3,2

1,8

2,9 до старения после старения

Изменение цвета:

Прозрачная пленка

Прозрачная пленка

Прозрачная пленка до старения

Коричневая пленка

Коричневая пленка

Светло-желтая пленка после старения до старения после старения коль с мол, вес. 1000 дооавляют расс штаннос- количество 4,4-дпфенилметандш1зоциапата и еремешнва|от 1 час при температуре 80--100 С. В образоьагшийся макродиизоцпанат прн постоянном перемсшиванни вносят рассчиташюс количество 1,4-бутиленглнколя и энергично перемешивают 8—

10 мнн. Общее отношение изоциановых групп к гидроксильпым варьируется в пределах 1,00 — 1,15.

В жидкую композицию при температуре

Полиуретановый термоэластопласт

Продукт конденсации фенола со стиролом (фосфит П-24)

Продукт СЦиклическая фосфористая кислота

Ди-(3-и-циклогексиламино-2-оксипропил)сульфид

Ьисбензофенон

Рсзулыаты испытаний пленок до и после светло- и теплового старения под лампой

Предел прочности при растяжении, кг/см : после старения

Относительное удлинение при разрыве, „ :

Морозостойкость методом „салфетка" при — 50-"С, С:

Как видно из приведенных в "àáë. 2 данных, полиуретановые пленки, полученные на основс предлагаемой полимерной композиции, отличаются повышенными эксплуата70 — 80 С вводят стабилизирующую смесь и целевые добавки, предварительно затертые на краскотерке с частью макродпизоцианата и перемешивают 3 мин.

5 Пленки формуют на вальцах стандартным способом, выдерживают в течение двух суток при 25 С, подвергают стандартным испытаниям.

В табл. 1 приведены рецептуры полимер10 ных пленок на основе полиуретановых эластомеров. по прототипу предлагаемая

ПРК-7 в течение 78 час при температуре

70 С приведены в табл. 2.

Нарушений нет

Трещины Мелкие Изменений трещины 1 нет ционными свойствами и обладают высокой

15 стабильностью к воздействию повышенных температур, кислорода и ультрафиолетовых лучей.

527459

Формула изобретения

Н

0 — Р— g

СН !

;1сн,),C 3

С(Снз1

Корректоры: 3. Тарасова и Л. Котова

Текред В. Рыбакова

Редактор Л. Ушакова

3:çê;;.< 221 т Пвд. ¹ 338 Тнрп, 588 Подписное

11ПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Композиция и основе полиуретанового термоэластоцласта, содержащая стабилизатор, отлп-|ни цаяся тем, что, с целью повышения эффскта стабилизации, îíà сОдержит в качестве стабилизатора смесь циклической фосфористой кислоты на основе бисфенола формулы ди-(3-и — циклогексиламино - 2-оксипропил)сульфида и бпсбензофенона при следующем соотношении компонентов (в вес. ч.):

Полпуретановый термоэластопласт 100

Циклическая фосфористая кислота на основе бисфенола 0,2 — 2

Ди- (3-и-ци клогексиламино2-оксипропил) -сульфид 0,5 — 3

Бисбензофенон 0,5 — 1

Источники информации, принятые во внимание при экспертизе

1. «Уретановые эластомеры», Л., изд.

15 «Химия», 1971, стр. 132.

2. Лвт. св. СССР № 448746, кл. С 09D

3/72, 1972 (прототип).
