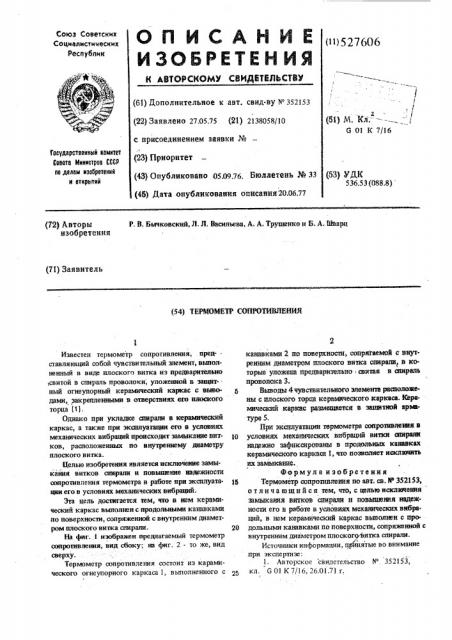

Союз Советских

Социалистических

Республик (11) 527606

1 (Я) N. Кл. —-G 01 К 7/16 (61) Дополнительное к авт. свнд-ву N 352153 (22) Заявлено 27.05.75 (21) 2138058/10 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.09.76. Бтоллетеиь № 33 (45) Дата опубликования описания 20.06.77

Гооударствоииа и комитет

Сооотв Министров СССР по долам изобретен»» и аткрв|тай (53) УДК

53653(088.8) (72) Авторы изобретения

Р. В. Бычковский, Л. Л. Васильева, А. А. Трутценко и Б. A. йЬарц (71) Заявитель (54) ТЕРМОМЕТР СОПРОТИВЛЕНИЯ

Известен термометр сопротивления, прейставляниций собой чувствительный злемент, выполненный в виде плоского витка из предварительно свитой в спираль проволоки, уложенной в защит-. ный огнеупорный керамический каркас с выводами, закрепленными s отверствиях его плоского торца (1).

Однако при укладке спирали в керамический каркас, а также при зксплуатации его в условиях механических вибраций происхолнт замыкание витков, расположенных по внутреннему диаметру плоского витка.

Целью изобретения является исключение замыкайия витков спирали и цовьппвиие надежности сопротивления термометра в работе при зксплуатации его в условиях механических вибраций.

Эта цель достигается тем, что в нем керамический каркас выполнен с продольными канавками по поверхности, сопряженной с внутренним твтаметром плоского витка спирали.

На фиг. 1 изображен предлагаемый термометр сопротивления, вий сбоку; на фиг. 2 - то же, вид сверху.

Термометр сопротивления состоит из карамического огнеупорного каркаса 1, выполненного с канавками 2 по поверхности, сопрягаемой с внутренним дтаметром плоского випса спирали в которые уложена предварительно оаитаа в сцираль проволока 3.

Ь Выводы 4 чувствительного элемента раатоложены с плоского торца керамического каркаса. Керамический каркас размицаетая в защитной арматуре 5.

Прн зксплуатации термометра сопротивления в

10 условиях механических вибраций витки татнрали надежно зафиксированы в продольных канавках керамического каркаса 1, что позволяет исклвтчнть нх замыкание.

Формула изобретения

15 Термометр сопроптвлення по авт. св. И 352153, отличааттцнйся тем, что, сцольюисклвтчения замыкания витков спирали н повьтпеиня надежности его в работе в условиях механических вибраций, в нем керамический каркас вьтполо:н с про20 дольными канавками по поверхности, сопряженной с внутренним диаметром нлоскогО витка спирали.

Источники информации, црйнятые во внимание при экспертизе:

1. Авторское свидетельство М 352153, кл. 6 01 К 7/16, 26.01.71 г.

527606

Составитель В. Куликов

Техред М. Левицкая

Корректор А. Власенко

Редактор В. Смирязв на

Заказ 624/27

Филиал fllIH Патент", г. Ужгород, ул. Проектная, 4

Тираж 8!4 Подписное

ЦНИИПИ Государственного ком тета Совета Министров СССР по делам изобретений и открытий

1l 3035, Москва, Ж вЂ” 35, Раушская наб., д, 4/5
